2020T型槽铝挤压型材框架适配结构

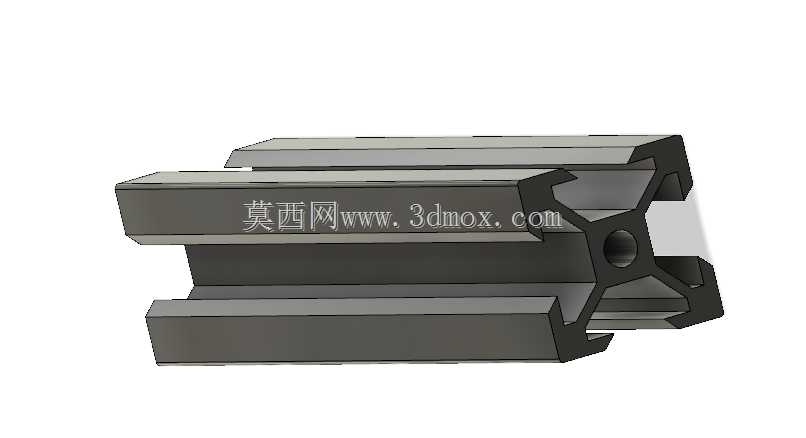

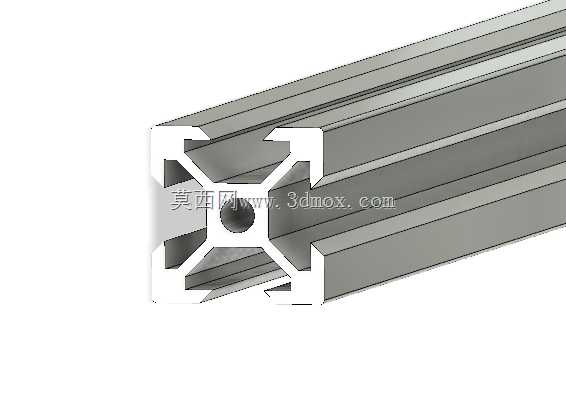

　　这款T型槽铝挤压型材的截面尺寸为20mm×20mm，属于小型工业铝型材范畴，核心适配桌面级FDM3D打印机的框架顶部搭建需求，同时也可用于小型自动化检测工位的轻型支架、电子实验台的置物框架、小型传感器安装立架等对结构重量、安装便捷性有要求的场景。从截面结构来看，型材采用对称式多槽口设计，四个方向均预留标准T型安装槽，槽口尺寸匹配常用的M3、M4方螺母与T型螺栓，无需额外在型材本体上打孔攻丝，仅需将预装螺母滑入槽道对应位置，即可完成各类附件的锁紧固定，大幅降低现场装配的加工工作量。

　　型材中心位置预留了直径5mm的通孔，既可以作为穿线通道容纳设备的信号线缆、供电线路，避免线缆外露干扰设备运动部件，也可以穿入圆钢拉杆提升长尺寸型材的整体抗弯刚度，当型材截取长度超过300mm时，穿入拉杆后可将中部挠度降低40%以上，满足顶部安装打印头导轨、送料机构等部件的平面度要求。型材的壁厚设计经过载荷校核，常规100mm截取长度下，垂直端面方向可承受15kg的静载荷不发生塑性变形，150mm到250mm长度区间可承受8-12kg静载荷，300mm到330mm长度区间可承受5-7kg静载荷，完全覆盖ender-3系列打印机顶部安装料架、远程送料器、LED照明条、自动调平传感器模块等常见配件的载荷需求。

　　设计过程中针对铝挤压工艺的成型特性做了细节优化，所有内角均采用R0.5mm的圆角过渡，避免挤压成型时出现应力开裂、填充不满的缺陷，型材外表面的平面度控制在0.1mm/100mm以内，安装附件时无需额外打磨表面即可保证贴合度；槽道内部的凸起卡位尺寸经过公差匹配，标准T型螺母滑入后不会出现旷量，锁紧时螺母不会随螺栓同步转动，单人即可完成全部装配操作。在实际设备改造场景中，这款型材可以直接替换ender-3原机顶部的塑料支架，解决原塑料件长期受热老化、受力下垂导致的送料路径偏移问题，也可以多根拼接组成顶部扩展框架，加装耗材干燥盒、摄像头监控模块、空气过滤装置等附加配件，无需对原机框架做破坏性打孔改造。

　　安装边界方面，型材的端面切割垂直度公差控制在±0.1°，多根型材通过角码连接时，拼接后的框架直角偏差不超过0.2°，能够保证安装在顶部的导轨、运动部件的运行平行度要求；槽口的开口宽度为6mm，匹配通用的铝型材端盖、槽条、活动挂钩等标准配件，用户可以根据自身需求灵活扩展功能，无需单独定制非标连接件。针对3D打印机工作时的振动特性，这款铝型材的材质选用6063-T5铝合金，固有频率避开了打印机步进电机的常见工作振动频段，安装后不会出现共振放大的问题，能够提升顶部安装件的运行稳定性，减少打印过程中因振动导致的层纹、错位等缺陷。除了3D打印机改造场景，这款型材也可用于小型电子设备的桌面测试架、教学实验台的模块化搭建、小型展示柜的框架支撑，凭借统一的槽口标准，可以和同系列2020铝型材任意拼接，组合出不同尺寸的框架结构，且整体重量仅为同尺寸钢结构框架的1/3，搬运、调整都十分便捷。型材的表面采用阳极氧化处理，日常使用中不会出现锈蚀、掉漆问题，长期在3D打印机工作的40-60℃环境温度下也不会发生形变，尺寸稳定性优于ABS、PLA等塑料材质的3D打印结构件，使用寿命可以达到塑料件的5倍以上。
