6.3毫米规格电源连接端子结构设计

　　在低压配电、电源适配器内部接线、小型工控设备电源输入模块的装配场景里，这类6.3毫米规格的插片式端子是极为常用的导电连接部件，日常选型和建模过程中，很多结构工程师容易忽略其安装边界的细节，导致后续装配出现干涉、接插不到位的问题。从实际使用场景来看，这类端子主要承担电源回路中大电流的导通传输作用，通常一端通过板载焊接或者螺丝锁付固定在PCB或者设备内部的绝缘安装座上，另一端与对应规格的母端接插件对插，实现电源输入端的可拆卸连接，相比直接焊线的方式，这种端子结构能大幅提升设备组装、后期维护的接线效率，也能避免焊线虚接、拉扯断线的常见故障。

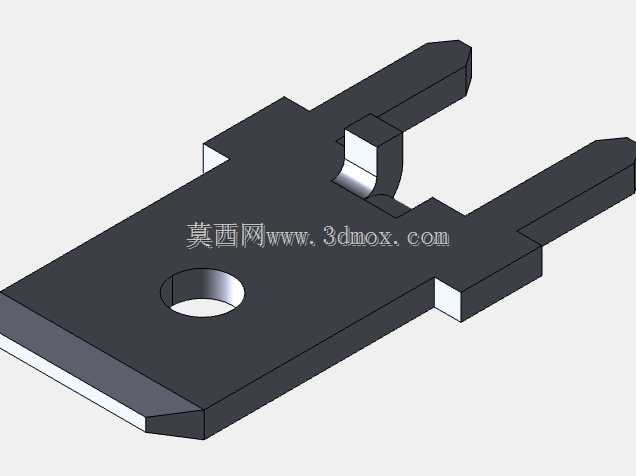

　　从结构设计的角度拆解这个零件，整体采用冲压折弯成型的工艺路线，主体部分为平直的安装基板，基板上预留的圆形通孔是螺丝锁付的定位孔，设计时需要严格控制孔位到基板各边缘的距离，既要保证螺丝锁附时不会出现基板边缘开裂，也要给螺丝头、配套的平垫弹簧垫留出足够的压紧空间，避免垫片超出基板边缘导致压接不实。基板两端延伸出的两个插臂是和母端对插的核心配合部位，插臂的宽度、厚度公差需要严格匹配6.3毫米接插件的通用尺寸规范，插臂末端做了小尺寸的倒角导向，方便装配时快速对准母端插口，不会因为边缘毛刺或者直角切边导致插装卡滞。基板中部向上折弯的凸起卡扣结构，是用来卡在绝缘安装座的对应卡槽内的，这个结构的折弯高度、回弹量是设计时的核心控制点，回弹量过大会导致端子卡入安装座后高出装配平面，影响后续其他部件的装配，回弹量过小则会出现卡扣卡持力不足，设备受震动时端子从安装座脱出的风险。

　　关于外形尺寸与安装边界，这个端子的主体厚度通常根据额定载流能力选择对应规格的导电铜材，6.3毫米规格的端子常规载流可以覆盖10A到15A的应用场景，整体长度方向的尺寸需要匹配安装座的卡槽深度，插臂伸出安装座的长度要控制在母端接插件的有效接插深度范围内，过长会导致插臂根部受力过大容易弯折，过短则会出现接插接触面积不足，通电时温升过高的隐患。建模过程中需要重点关注折弯处的圆角处理，冲压折弯时内角的R角要和板材厚度匹配，避免折弯处出现应力集中导致零件断裂，同时也要注意插臂与主体基板的平面度公差，如果基板翘曲度过大，锁付到安装面时会出现端子倾斜，直接影响后续和母端的对插精度。在实际设备装配里，这类端子周围需要预留足够的接插操作空间，尤其是母端线束插拔时的手部操作空间，不能在端子正上方布置过高的其他元器件，否则会导致装配时无法顺利将母端插到位，后期维护拆接线束也会极为不便。另外端子的导电接触面通常会做镀锡或者镀镍处理，建模时不需要额外表现镀层厚度，但在选型标注时需要明确表面处理要求，避免基材氧化导致接触电阻增大，长期通电出现发热烧蚀的问题。很多新手工程师在设计这类端子的安装结构时，容易只关注端子本身的尺寸，忽略配套母端接插件的外形尺寸，导致装配后母端和周边元器件干涉，这也是在做整体结构布局时需要提前核对的要点，要把端子配对后的整体占用空间都纳入安装边界的考量范围，同时还要预留一定的公差余量，抵消零件加工、装配过程中产生的累积误差，保证批量生产时的装配良率。
