6x18x12mm引脚距1uF洪法拉薄膜电容

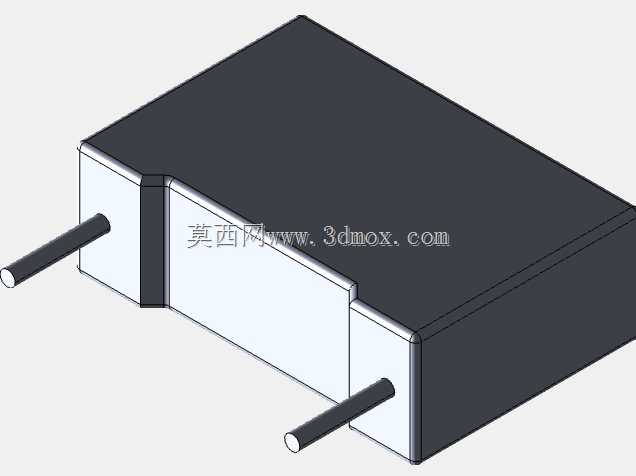

在日常做开关电源、工控控制板的PCB布局时，直插薄膜电容的占位模型准确度直接决定了后期打样是否会出现元件干涉、引脚对位偏差的问题，这款引脚间距15mm、外形尺寸6x18x12mm的1uF洪法拉薄膜电容，是我在做低压直流滤波、阻容吸收回路时经常选用的规格，建模时特意对照实物做了全尺寸还原，避免很多通用模型只做大致外形、忽略引脚伸出长度和本体倒角导致的装配误差。

从实际应用场景来说，这类薄膜电容多用于小功率电源的输入输出滤波、继电器触点的灭弧吸收、可控硅回路的电压尖峰抑制，相比电解电容它的ESR更低、高频特性更好，没有电解液干涸的寿命问题，在工控板、小家电控制板、小功率充电模块里的用量非常大。很多新手建模时容易忽略电容本体的安装高度，只画了本体长宽，实际做PCB布局时，电容上方如果有外壳、散热片或者其他插接件，12mm的本体高度加上引脚伸出PCB的余量，必须预留至少14mm的垂直空间，不然组装时会出现元件顶壳的问题。

建模时我特意把引脚的直径、伸出本体的长度都做了1:1还原，引脚直径是0.8mm，从本体端面伸出的长度是3.5mm，做PCB封装时对应的焊盘孔径要设到1.0-1.2mm，焊盘外径2mm即可，引脚间距严格按照15mm做对位，避免出现波峰焊时引脚插不进孔的问题。本体的边角做了0.5mm的倒角处理，和实物的注塑封装外形完全一致，不是生硬的直角方块，做整机装配干涉检查时，不会因为模型棱角的误差误判干涉。

很多工程师在选型时容易把同容量不同封装的薄膜电容搞混，同样是1uF的薄膜电容，有5mm脚距、10mm脚距、15mm脚距的不同规格，对应的本体长宽高都不一样，这款15mm脚距的规格属于同容量里体积偏大的，耐压等级通常是63V或者100V，适合用在对纹波要求稍高的回路里。做布局时还要注意，这类直插电容的引脚是从本体两端轴向伸出，安装时是贴板焊接还是留2-3mm的浮高，要根据实际工艺要求调整模型的安装高度，如果是波峰焊工艺，通常建议留1mm左右的浮高，让焊锡能更好地浸润引脚，避免虚焊。

从设计思路上来说，这个模型没有做多余的简化，本体表面的印字区域做了平面预留，方便后期做BOM可视化时直接印上参数标识，引脚和本体的配合位置做了精准的同轴约束，导出STEP格式时不会出现面错位的问题，不管是用SolidWorks做整机装配，还是导入Altium Designer做3D PCB检查，都能直接匹配封装，不需要再调整尺寸。实际生产中，这类电容的包装是编带包装，自动插件时的供料方向也要和模型的引脚方向对应，建模时保持了引脚的轴向水平，和常规编带的供料方向一致，不会出现插件时方向搞反的问题。

另外要注意的是，这类薄膜电容的本体是环氧树脂封装，虽然有一定的耐温性，但在布局时要尽量远离功率电阻、整流桥这类发热元件，保持至少3mm的间距，避免长期高温烘烤导致封装老化、容量衰减。模型里本体的宽度是6mm，长度18mm，高度12mm，在PCB上占用的安装区域是20mm长、8mm宽，布局时要在这个区域外预留0.5mm的安全间隙，避免和旁边的电阻、二极管等元件发生碰撞。很多时候打样回来组装不上，就是因为3D模型的尺寸不准，把本体做小了，导致预留的空间不够，这个模型是对照实物游标卡尺测量后建模的，所有尺寸公差控制在0.1mm以内，完全能满足工业设计的装配检查需求。
