8.5x18x14.5mm引脚距薄膜电容三维结构

　　在开关电源输入侧的EMI滤波回路、小功率驱动板的直流母线吸收回路里，这类直插式薄膜电容是出镜率极高的被动元件，很多刚接触结构设计的工程师容易忽略这类小元件的安装边界，直到PCB打样回来才发现引脚间距不匹配、元件高度超过壳体内部净空，或是引脚伸出长度过短无法完成波峰焊，这时候精准的三维模型就能在设计阶段提前规避这类装配问题。这款元件的引脚间距为15mm，本体外形尺寸控制在8.5x18x14.5mm，建模时完全按照实物的包封公差做了还原，本体的黑色环氧包封层做了微小的圆角处理，没有尖锐的直角，这也和实际生产中的包封工艺匹配——环氧塑封料在模具型腔里固化时，边角位置会自然形成微小圆弧，不会出现锐利的棱边，要是建模时把边角做成完全直角，后续做整机装配干涉检查时，就容易误判和相邻元件的间隙。两个直插引脚采用圆柱形结构，直径按照常规引脚线径设定，引脚伸出本体的长度做了适配波峰焊的冗余设计，既不会因为过长导致过波峰时引脚连锡，也不会因为过短插板后无法露出焊盘完成焊接。从功能特性来看，这类薄膜电容相比电解电容拥有更低的介质损耗，高频特性更优，在电源回路里既可以承担X电容的差模滤波作用，也能并联在功率器件的吸收回路里，抑制开关瞬间的尖峰电压，减少电磁干扰的辐射强度。

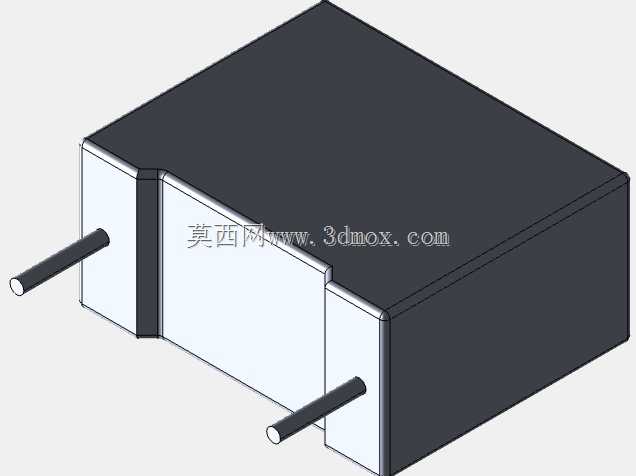

　　设计这个三维模型的时候，特意把本体的两个端面做了区分，白色的端面是电容喷金层的外包封，和黑色的主体包封做了视觉上的区分，方便结构工程师在装配时快速识别元件的安装方向，避免在PCB布局时把元件方向放反——虽然这类无极性电容本身没有方向要求，但部分自动化插件设备对元件的送料方向有要求，明确的端面标识能让设备编程时更顺畅。在实际的设备应用场景里，这类电容广泛用在小功率电源适配器、工业控制板卡、家电控制板的回路里，安装时除了要考虑引脚和PCB焊盘的匹配，还要注意本体和周边元件的安全间隙，尤其是和发热元件比如功率电阻、整流桥的距离，要留够散热空间，避免电容长期处于高温环境下加速老化。

　　建模时把引脚的位置做了精准定位，两个引脚的中心距严格控制在15mm，和PCB封装库的焊盘中心完全对应，不会出现模型导入后引脚和焊盘错位的问题，本体的高度14.5mm是从引脚根部到本体顶面的最大尺寸，在做壳体内部空间校核时，可以直接用这个尺寸计算净空需求，不需要再额外预留过多的公差余量，因为模型本身已经考虑了元件的最大外形公差。很多工程师在选型时只关注电容的容值、耐压参数，忽略了外形尺寸和安装方式，最后导致生产时插件困难，或是装配后和壳体顶死，这个三维模型完全还原了实物的所有外形特征，包括引脚的弯折角度、本体的分型线位置，在做虚拟装配时可以完全模拟真实的装配状态，提前发现干涉问题。

　　另外，模型的本体表面没有做多余的纹理处理，保持了和实物一致的哑光塑封质感，在做产品渲染或者三维装配示意图的时候，可以直接使用，不需要再额外调整材质参数。对于做电源类产品结构设计的工程师来说，这类常用被动元件的精准模型能大幅减少建模工作量，不需要自己对着规格书反复测量尺寸，直接导入模型就能完成布局，同时也能避免因为尺寸测量错误导致的设计返工。在做PCB布局的时候，结合这个三维模型，还可以提前规划元件的排布密度，保证两个相邻电容之间留够插件和焊接的操作空间，不会出现元件排布过密导致自动化插件时吸嘴碰撞的问题。
