F7级HVAC多袋袋式空气过滤装置

　　在商用与工业暖通空调系统的空气处理环节，多袋式空气过滤器是承担中段过滤职责的核心部件，这款F7效率等级的多袋结构过滤装置，主要适配组合式空调机组、新风机组、通风管道的中段安装位，用于拦截空气中粒径1μm以上的悬浮颗粒物、花粉、粉尘、纤维碎屑等杂质，既保障送入室内的空气洁净度达标，也能对后端的高效过滤段、换热盘管、风机叶轮起到防护作用，避免大粒径杂质磨损换热翅片、积尘堵塞换热通道，延长整套通风空调系统的维护周期。

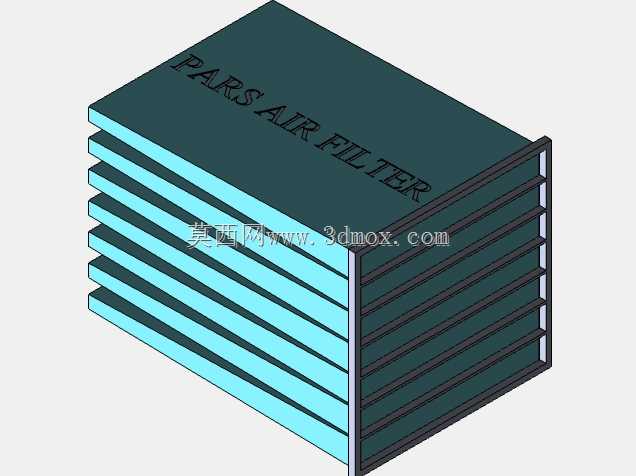

　　从结构设计逻辑来看，这款产品采用多滤袋并行排布的结构，相较于平板式过滤器，在相同安装截面尺寸下，大幅拓展了有效过滤面积，在额定通风量下可以将滤料面风速控制在合理区间，既降低气流穿过滤料的阻力，减少风机运行的能耗损耗，也能减缓滤料表面的积尘速率，延长单支过滤器的使用寿命。滤袋采用热熔分隔的筋条做内部支撑，避免通风过程中滤袋被气流吹胀贴合相邻袋体，保证每一条滤袋的通风间隙都能均匀过风，不会出现局部风速过高导致的滤料破损、漏尘问题。外框采用标准化的通用安装尺寸设计，边框带有密封压边结构，安装时直接嵌入空调机组的过滤器安装槽，配合边框上的密封胶条即可实现边框与安装框架之间的密封，避免未经过滤的气流从边框缝隙旁通漏过，保证过滤效率符合设计要求。

　　实际工程应用中，这类F7等级的袋式过滤器通常设置在初效过滤器后端、高效过滤器前端，作为中效过滤段使用，常见于写字楼集中通风系统、医院普通诊疗区通风系统、工业厂房洁净车间的前置过滤段、商业综合体新风系统等场景。设计建模过程中，需要重点把控几个核心尺寸边界：首先是外框的外形尺寸，需匹配常规空调机组的标准过滤器安装模数，保证可以直接替换同规格的常规产品，无需额外改造安装框架；其次是滤袋的深度尺寸，需要对应空调机组过滤段的预留安装深度，避免滤袋过长触碰后端的换热盘管或者风机部件，同时要预留足够的换袋操作空间，方便运维人员后期更换滤袋时无需拆解周边其他部件；第三是滤袋的排布间距，需要根据额定处理风量计算单袋的过风面积，保证面风速控制在0.2-0.5m/s的合理区间，避免阻力过高导致风机压头不足，或者风速过快导致滤料捕捉的粉尘被二次气流带起，造成二次污染。

　　从功能特性上看，这款多袋结构的过滤器容尘量远高于同尺寸的平板式过滤器，在相同的使用环境下，更换周期可以达到平板式过滤器的2-3倍，减少运维更换的频次。滤袋采用梯度密度的合成纤维滤料，迎风面纤维孔隙较大，可以先拦截大粒径的粉尘，深层纤维孔隙逐渐缩小，拦截更小粒径的颗粒物，这种结构既保证了过滤效率，也能让粉尘渗入滤料深层，提升整体容尘能力，不会像表面过滤材料那样很快在表面积尘形成滤饼导致阻力快速上升。外框材质可选镀锌钢板或者塑料型材，镀锌钢板框体强度更高，适合大风量、高风压的工业通风场景，塑料框体重量更轻，耐腐蚀性能更好，适合潮湿环境下的通风系统使用。

　　建模过程中需要还原的细节还包括滤袋的固定结构：每一条滤袋的袋口都通过压条紧密固定在外框的内侧卡槽内，保证袋口位置不会出现漏风缝隙，滤袋的尾部采用热熔封边，避免滤料纤维脱落被气流带入下游区域。边框上的密封胶条采用连续的闭孔海绵材质，压缩量设计在3-5mm，既保证密封效果，也不会因为压缩量过大导致框体安装困难。在安装边界的设计上，框体的侧边设置有导向斜边，安装时可以顺着安装槽的导向滑入到位，不需要精准对位就能完成安装，提升现场施工的效率。另外，滤袋的排布采用对称式设计，保证整个过滤器截面的气流分布均匀，不会出现局部区域风量集中的问题，避免局部滤袋过早积尘失效，影响整体的过滤效果和使用寿命。
