水过滤系统用蓝色立式滤筒安装外壳

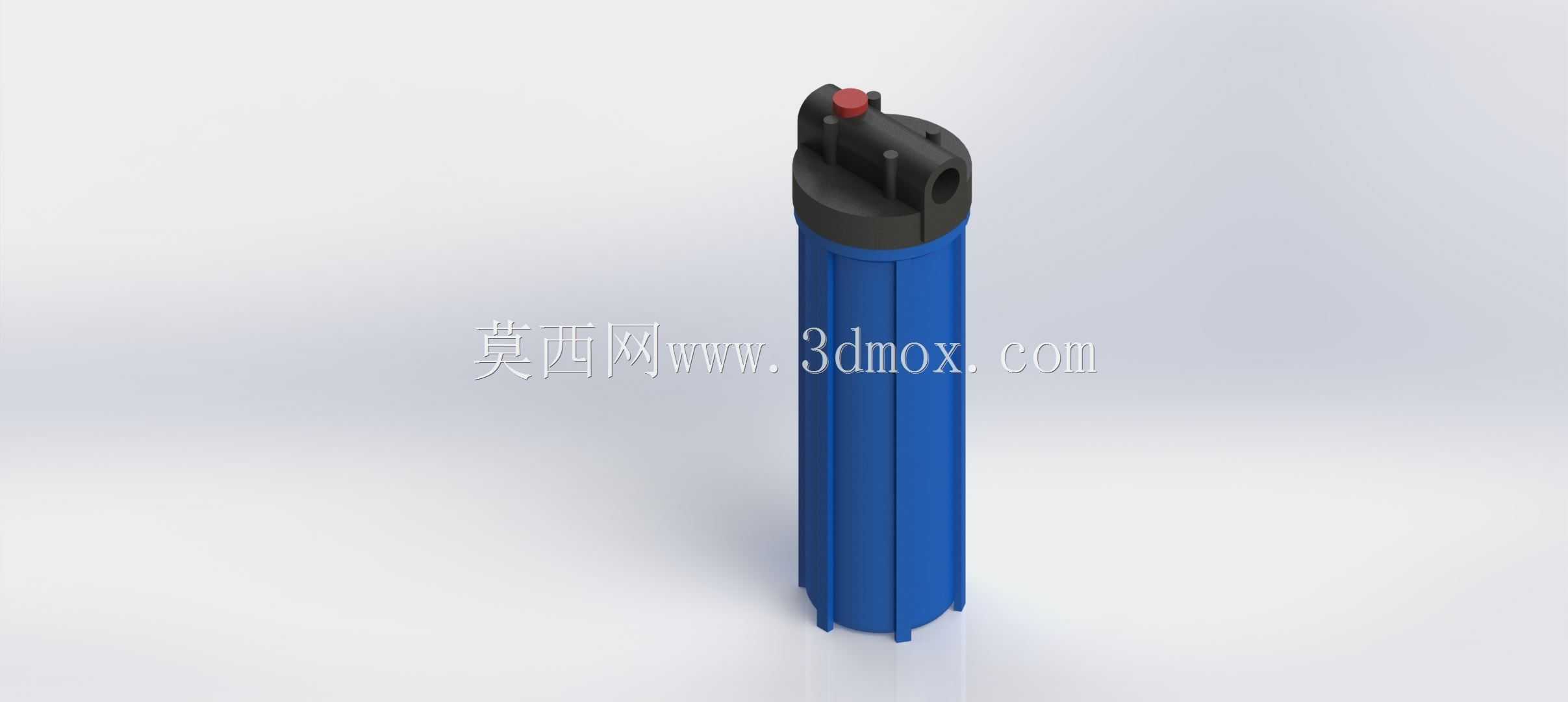

　　这款立式滤筒安装壳体是民用净水、工业循环水预处理、小型供水系统过滤单元的核心承载部件，日常应用场景覆盖家用全屋进水前置过滤、商用饮品制水设备前置滤段、小型冷却循环水系统杂质截留、养殖供水初级过滤等多个领域，核心作用是为内置的沉积物滤筒提供密闭承压的安装空间，解决松散滤材无法独立接入管路、承压不足易渗漏的工程问题。从结构设计逻辑来看，整体采用长筒式立式布局，主体筒体为蓝色工程塑料材质，这类材质选择是经过多场景工况验证的：首先食品级改性PP材质可满足饮用水接触的卫生要求，同时耐弱酸弱碱腐蚀，适配多数民用及轻度工业用水的水质环境，筒体做了等距竖向加强筋设计，沿筒身周向均匀分布，在不额外增加筒体壁厚的前提下，可将筒体径向承压能力提升40%以上，避免0.6MPa以下常规供水压力下出现筒身鼓胀、开裂的问题，同时加强筋也能在安装拧动端盖时提供防滑受力点，减少徒手或用简易工具安装时的打滑问题。

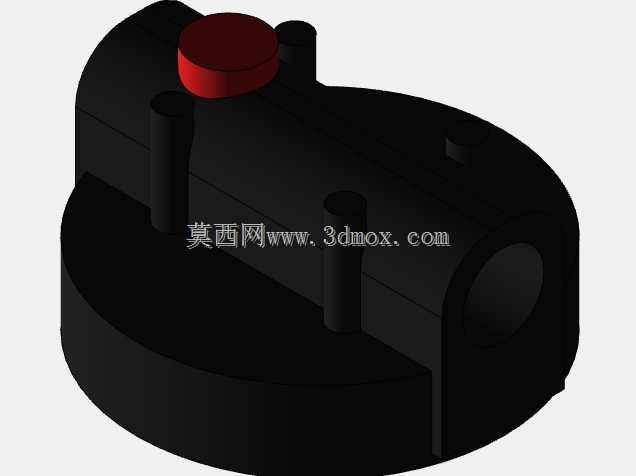

　　顶部端盖采用黑色高强度工程塑料材质，和筒体之间采用旋转卡扣式密封结构，相比传统螺纹连接，卡扣式结构在更换滤筒时无需完全拧下整个端盖，只需旋转90度即可解锁提起端盖，大幅缩短滤材更换的操作时间，端盖和筒体的密封面内置环形橡胶密封圈，安装到位后密封圈被均匀挤压，可实现1MPa水压下无渗漏，适配多数市政供水、小型增压供水的压力范围。端盖上的接口采用侧进侧出的布局，两个内螺纹接口分布在端盖两侧，接口规格适配常规4分家用供水管路以及小型工业管路的快接接头，接口内部做了导流斜面设计，进水侧的水流进入壳体后会沿筒壁螺旋下行，避免直冲滤材表面造成局部滤材过早堵塞，出水侧的导流结构则能汇集经过滤材过滤后的清水，减少壳体内部的死水区域，降低长期使用后内部积泥滋生细菌的风险。

　　端盖顶部设置的红色手动排气阀是很实用的细节设计，首次安装或者更换滤筒后，壳体内会积存大量空气，如果不排出空气，会导致管路出水断断续续、水锤冲击增大，甚至影响后端用水设备的流量稳定性，此时只需轻轻按动顶部的红色排气按钮，即可快速排尽壳体内的空气，待排气口稳定出水后松开按钮即可完成排气，无需额外拆卸管路排气。安装边界方面，这款壳体的整体高度适配10寸标准沉积物滤筒，筒体直径约70mm，安装时需要在墙面或设备机架上预留至少350mm的垂直安装空间，同时要在壳体正下方预留100mm以上的操作空间，方便更换滤筒时向下取出旧滤筒、装入新滤筒，水平方向上两侧管路接口需要预留至少50mm的管路连接操作空间，避免安装接头时工具无法施展。

　　在实际选型适配时，这款壳体仅适配PP棉、线绕、活性炭等标准10寸平压式滤筒，不适用于带卡口的特殊规格滤筒，进水温度需要控制在5-50摄氏度之间，不能用于热水管路过滤，否则会导致筒体变形、密封圈老化加速，缩短使用寿命。在三维建模层面，这款壳体的建模重点在于卡扣结构的配合公差、密封槽的尺寸精度、加强筋的拔模角度处理，建模时需要注意端盖卡扣和筒体卡槽的配合间隙控制在0.2-0.3mm之间，间隙过大会导致密封不严漏水，间隙过小则会出现安装卡滞、解锁困难的问题，筒体的拔模角度设置为1.5度，既方便注塑生产时脱模，也不会影响滤筒的装入取出顺畅度，接口处的内螺纹需要按照标准管螺纹参数建模，避免后期3D打印或者开模后出现接头无法拧入的问题。从实际使用反馈来看，这类立式滤壳的常见故障点主要集中在密封圈老化、接口开裂、卡扣磨损三个方面，因此在设计时在密封圈安装槽位置做了加厚处理，接口位置做了局部加厚加强，卡扣位置做了圆角过渡，减少应力集中导致的开裂问题，相比市面上同规格的薄款滤壳，这款壳体的使用寿命可提升2倍以上，减少后期维护更换的频率。
