双旋翼垂直起降飞行器试验台架结构

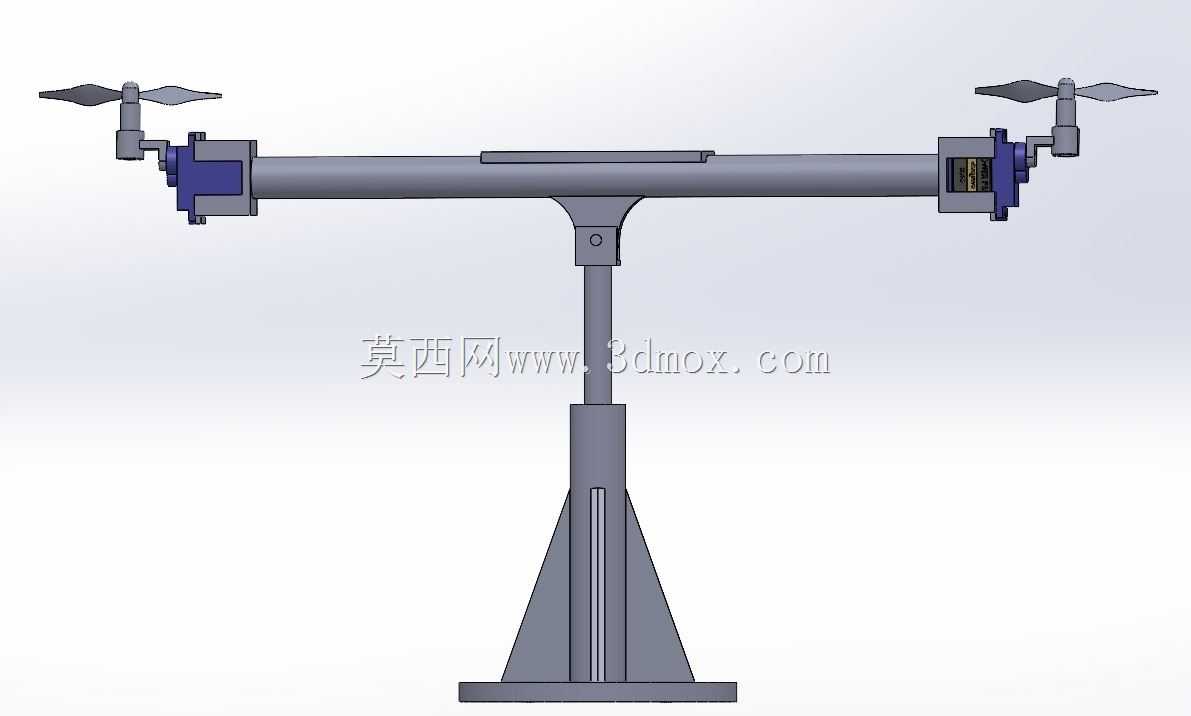

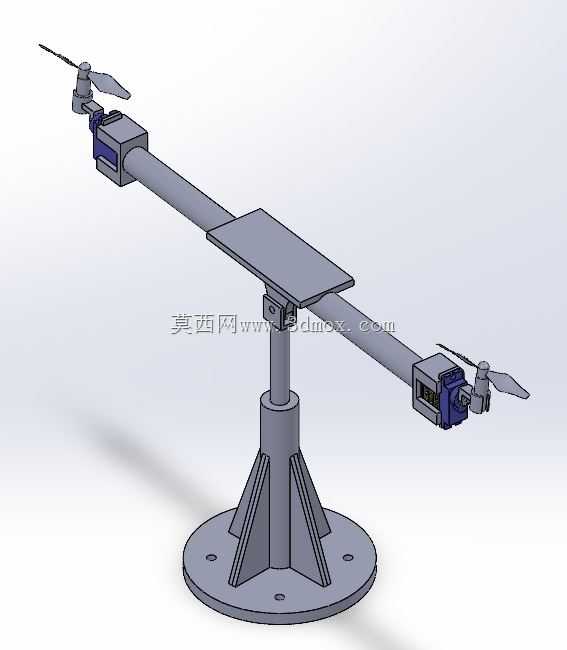

　　这套结构针对小型垂直起降飞行器的地面试验场景设计，核心作用是在受控环境下完成双旋翼动力系统的推力匹配、姿态响应、振动特性测试，避免直接试飞带来的设备损耗与安全风险，是飞行器动力调试、控制算法验证阶段常用的地面支撑工装。从结构布局来看，底部采用带三角加强筋的圆形法兰底座，底座上均布安装孔，可通过膨胀螺栓或压块固定在水泥试验台面上，足够的接地面积配合加强筋结构，能抵消旋翼高速转动时产生的倾覆力矩与水平方向振动，避免测试过程中台架出现滑移或共振。

　　中间的立柱采用等截面圆管结构，承担上部悬臂结构的全部载荷，立柱与悬臂的连接位置设置可转动铰接座，铰接座带锁紧结构，既可以在测试时锁死保证悬臂水平，也能解锁后调整悬臂俯仰角度，模拟不同起飞姿态下的动力输出状态。悬臂主体为长直圆管结构，两端对称布置动力安装位，每个安装位预留电机固定孔位与走线槽，可适配不同规格的旋翼动力组，悬臂中部设置的平板安装台，可放置飞控板、电池、数据采集模块等机载设备，安装台与悬臂之间通过螺栓连接，可根据设备尺寸调整安装位置，适配不同配重需求。两端的旋翼动力模块采用快拆式安装座，更换不同桨叶、电机时无需拆解整个悬臂结构，能大幅提升试验调试效率，桨叶外侧预留足够的安全间隙，避免转动时与台架结构发生干涉。

　　设计过程中优先考虑了结构的刚度匹配，悬臂的长径比经过反复校核，既保证足够的长度模拟真实飞行器的旋翼间距，又控制悬臂在最大推力下的挠度在允许范围内，避免形变影响测试数据的准确性；铰接座的转动阻尼经过匹配，既能灵活调整角度，又不会在旋翼振动下出现自行偏转的问题。安装边界方面，底座安装孔的孔距适配常规试验台的T型槽间距，无需额外加工转接板即可完成固定；悬臂两端的动力安装孔位采用通用的电机安装孔距标准，可覆盖主流的小型垂直起降飞行器动力规格；中部设备台的安装孔为长圆孔设计，可灵活调整机载设备的安装位置，满足不同配重调试需求。

　　实际使用时，这套台架可完成旋翼拉力标定、双旋翼动力差速测试、姿态控制响应验证等多项试验内容，相比直接装机试飞，能在地面阶段排查动力匹配、振动干扰等问题，大幅缩短研发迭代周期，同时台架的对称结构设计保证了两端受力平衡，测试过程中不会因为单侧推力过大出现结构过载，所有受力部位的焊缝与连接螺栓都经过载荷校核，可承受双旋翼满功率运行时的持续振动与冲击载荷。
