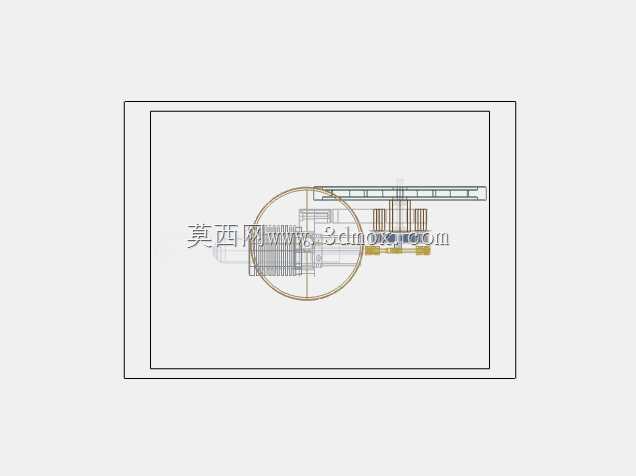

带rombisch曲柄的斯特林发动机结构设计

　　这款带rombisch曲柄的斯特林发动机，核心是通过特殊曲柄结构优化热功转换过程中的动力输出平顺性，区别于传统斯特林发动机常用的曲柄连杆机构，rombisch曲柄在运动轨迹上做了针对性修正，能减少活塞运行到上下止点时的侧向力分量，降低缸体与活塞间的摩擦损耗，在小型低功率热能回收场景下，这种结构优势会被放大，比如分布式小型余热回收、教学演示装置、偏远地区低功率热源供电场景，都能适配这类结构的动力输出特性。

　　从实际用途来看，这类小型斯特林发动机不需要依赖特定燃料，只要存在稳定的温度差就能持续输出动力，搭配rombisch曲柄之后，整机的运行振动幅度会明显降低，不需要额外加装厚重的减震基座就能稳定运行，在对安装空间、安装重量有严格限制的便携型热能回收装置里，这种结构能省去不少配套结构的设计工作量。设计过程中，首先要确定的是冷热端的温度差阈值，对应匹配置换器与动力活塞的行程比例，rombisch曲柄的轮廓曲线是和活塞行程直接绑定的，曲线的曲率变化要严格匹配活塞的运动相位差，保证置换器提前于动力活塞90度相位运行，这个相位差是斯特林循环实现等温压缩、等容加热、等温膨胀、等容冷却四个过程的核心，曲柄曲线如果出现偏差，会直接导致循环过程错位，输出扭矩大幅下降甚至无法启动。

　　外形尺寸上，这类小型斯特林发动机的整体布局非常紧凑，rombisch曲柄集成在动力输出侧的机匣内部，没有外凸的连杆摆臂结构，整机的横向安装边界比传统曲柄连杆结构缩小近15%，安装时只需要预留动力输出轴的连接空间，不需要给连杆摆动预留额外的侧向间隙，对安装空间的利用率更高。安装边界方面，冷热端的连接法兰采用标准的平面密封结构，安装面的平面度要求控制在0.02mm以内，避免工质泄漏影响循环效率，动力输出轴的轴伸端采用标准的圆柱轴配合平键连接，能直接适配小型发电机、微型水泵等负载的连接接口，不需要额外加工转接结构。

　　产品功能特性上，rombisch曲柄的特殊结构能让动力活塞在做功行程中获得更平缓的扭矩输出，不会出现传统曲柄结构在止点附近扭矩骤降的问题，带动小功率负载时运行更平稳，不会因为扭矩波动导致负载运行抖动。设计时特意省略了非核心部位的螺钉螺纹孔细节，是为了突出核心的曲柄传动与热循环结构，方便结构设计从业者快速理解rombisch曲柄的运动原理，以及和斯特林循环的匹配逻辑，在做同类型产品改型设计时，可以直接参考这套曲柄的轮廓参数，根据自身的功率需求、行程参数做等比例缩放调整，不需要重新推导曲柄的曲线方程。

　　在实际工程应用中，这类结构的斯特林发动机常被用在工业余热的末端回收场景，比如工厂管道表面的低品位余热，温度差通常在100-200摄氏度区间，刚好匹配这类小型斯特林发动机的工作区间，搭配rombisch曲柄的低振动特性，可以直接将整机固定在管道外壁，不需要额外搭建支撑机架，回收的电能可以直接给管道上的传感器、监测模块供电，省去单独布线的成本。另外在教学实验场景中，这套结构能直观展示外燃机的工作原理，特殊的曲柄结构也能作为机械原理课程中曲柄机构优化的实际案例，帮助学习者理解不同曲柄轮廓对运动特性的影响。

　　从结构设计的细节来看，rombisch曲柄和输出轴采用过盈配合连接，不需要额外的键连接就能传递额定扭矩，减少了曲柄部位的零件数量，降低装配复杂度，曲柄和连杆的连接点采用滑动轴承配合，配合间隙控制在0.01-0.02mm之间，既保证转动灵活，又不会因为间隙过大产生运行噪音。置换器的活塞杆和动力活塞的活塞杆都采用同轴布局，通过曲柄上的两个不同轨迹的连接点分别驱动，保证两个活塞的相位差精准，不会因为装配误差导致相位偏移，整机的机匣采用分体式设计，方便拆装维护，密封部位采用耐高温的硅胶密封圈，能长期在冷热交替的工况下保持密封性能，不会因为热胀冷缩出现工质泄漏的问题。
