直列四缸发动机曲轴结构设计模型

　　在往复式内燃机的动力传递链路里，曲轴是承担运动形式转换的核心承载部件，日常做动力总成匹配、逆向测绘建模时，这类直列四缸曲轴的结构细节直接决定了整机的运转平顺性与耐久表现。从实际装车场景来看，这类四缸曲轴普遍适配1.0L-2.5L排量的乘用车汽油机、小型非道路柴油机，覆盖家用代步车、轻型货运车辆、小型工程机械动力单元等应用场景，是当前量产内燃机里应用基数最大的曲轴结构形式。

　　从功能实现逻辑来看，曲轴的核心作用是承接活塞连杆组传递来的往复直线推力，将其转化为持续的旋转扭矩，一方面向外输出动力驱动整车传动系统，另一方面通过前端带轮驱动配气机构、冷却水泵、发电机等发动机附属附件，后端则通过法兰结构与飞轮连接，储存做功行程的脉冲能量，带动活塞顺利完成排气、进气、压缩三个非做功行程，保证整机运转的连续性。

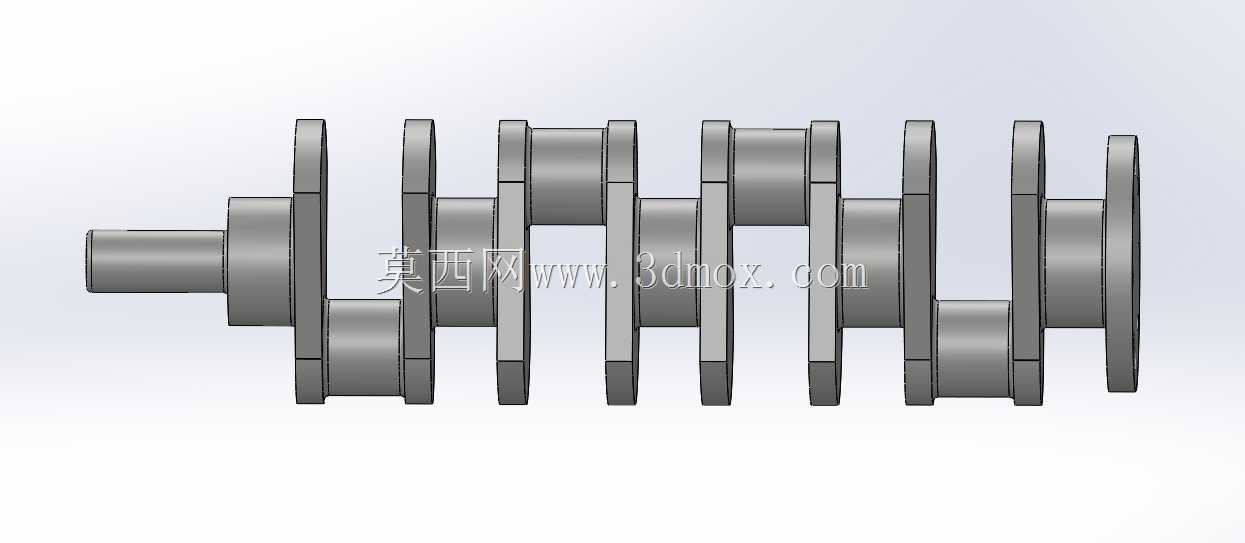

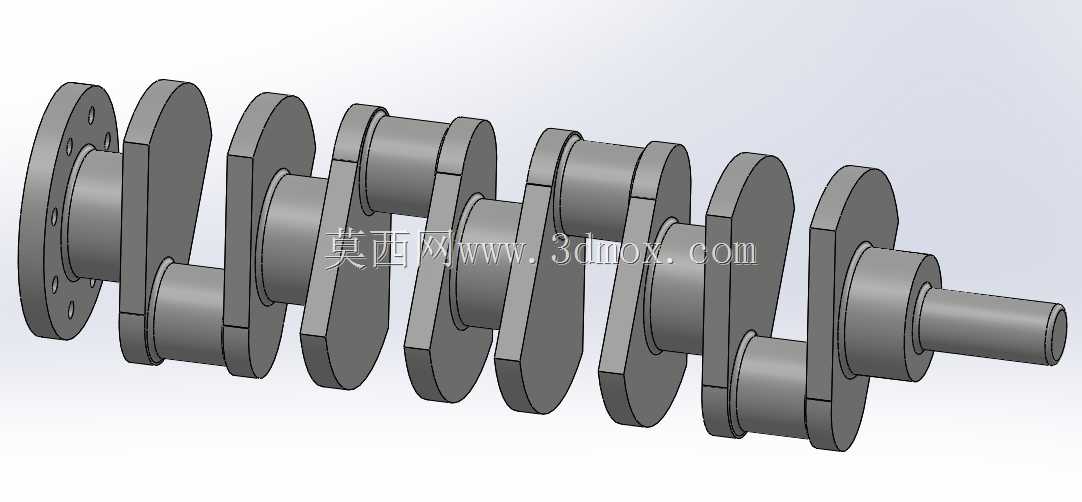

　　具体到这个模型的结构设计，整体采用全支撑式布局，四个曲柄销对应四个气缸的连杆安装位，相邻气缸的曲柄销错开180度相位，匹配四缸机的做功间隔角，保证每180度曲轴转角就有一个气缸进入做功行程，大幅降低输出扭矩的波动幅度。每两个相邻曲柄销之间都设置了主轴颈，通过轴瓦安装在缸体的主轴承座上，相比非支撑结构，全支撑设计的主轴颈载荷分布更均匀，曲轴抗弯强度更高，能更好承受高转速下的交变弯曲应力，适配民用发动机高转速、长寿命的使用需求。

　　曲柄臂采用椭圆形优化截面，在保证足够抗弯截面模量的前提下尽可能去除冗余质量，降低曲轴整体的转动惯量，减少发动机加速过程的动力损耗；每个曲柄臂的平衡块都经过偏心配重设计，抵消曲柄销、连杆大头旋转产生的离心力，以及活塞往复运动产生的一阶、二阶往复惯性力，从源头降低发动机运转时的振动与噪声，减少主轴承座的载荷冲击。曲轴前端设置有轴颈用于安装正时齿轮、曲轴带轮，还预留了油封安装位，防止前端机油渗漏；后端的连接法兰加工有精准的定位销孔与螺栓孔，保证飞轮安装的同轴度，避免高速旋转时出现动平衡超差问题，法兰外侧同样预留了后油封的安装边界，适配缸体后端的密封结构。

　　从安装边界尺寸来看，建模时严格遵循量产机型的尺寸链要求：主轴颈直径、曲柄销直径的公差带按照轴瓦配合的间隙要求预留，保证热机状态下轴瓦能形成稳定的润滑油膜；轴向定位设置在中间主轴颈位置，通过止推片限制曲轴的轴向窜动量，窜动间隙控制在合理范围，既避免曲轴受热膨胀后卡滞，也防止轴向窜动过大导致的活塞偏磨、正时系统错位。曲柄半径与活塞行程严格对应，保证发动机的压缩比符合设计值，不会因为曲柄尺寸偏差导致燃烧室容积变化，影响整机动力输出与排放表现。油道设计采用斜向贯通的内部油孔，将主油道的压力机油从主轴颈输送到曲柄销位置，持续为连杆轴瓦提供润滑与冷却，油孔的出入口位置都做了圆角过渡，避免应力集中导致的曲轴疲劳断裂。

　　在建模过程中，所有轴颈与曲柄臂的连接位置都做了大圆角过渡处理，避免直角位置的应力集中，这也是实际曲轴加工过程中非常关键的工艺细节，很多曲轴断裂故障都源于圆角加工不到位导致的应力集中。平衡块的外形轮廓做了避让设计，保证曲轴旋转时不会与缸体内部的加强筋、活塞下沿、连杆杆身发生运动干涉，建模时已经完成了全行程的运动干涉检查，各个运动部件之间预留了足够的安全间隙。这类曲轴模型可以用于发动机原理教学、结构设计参考、维修装配模拟等场景，能帮助设计人员快速理解曲轴的结构逻辑与安装匹配要求，减少前期方案设计的重复建模工作量。
