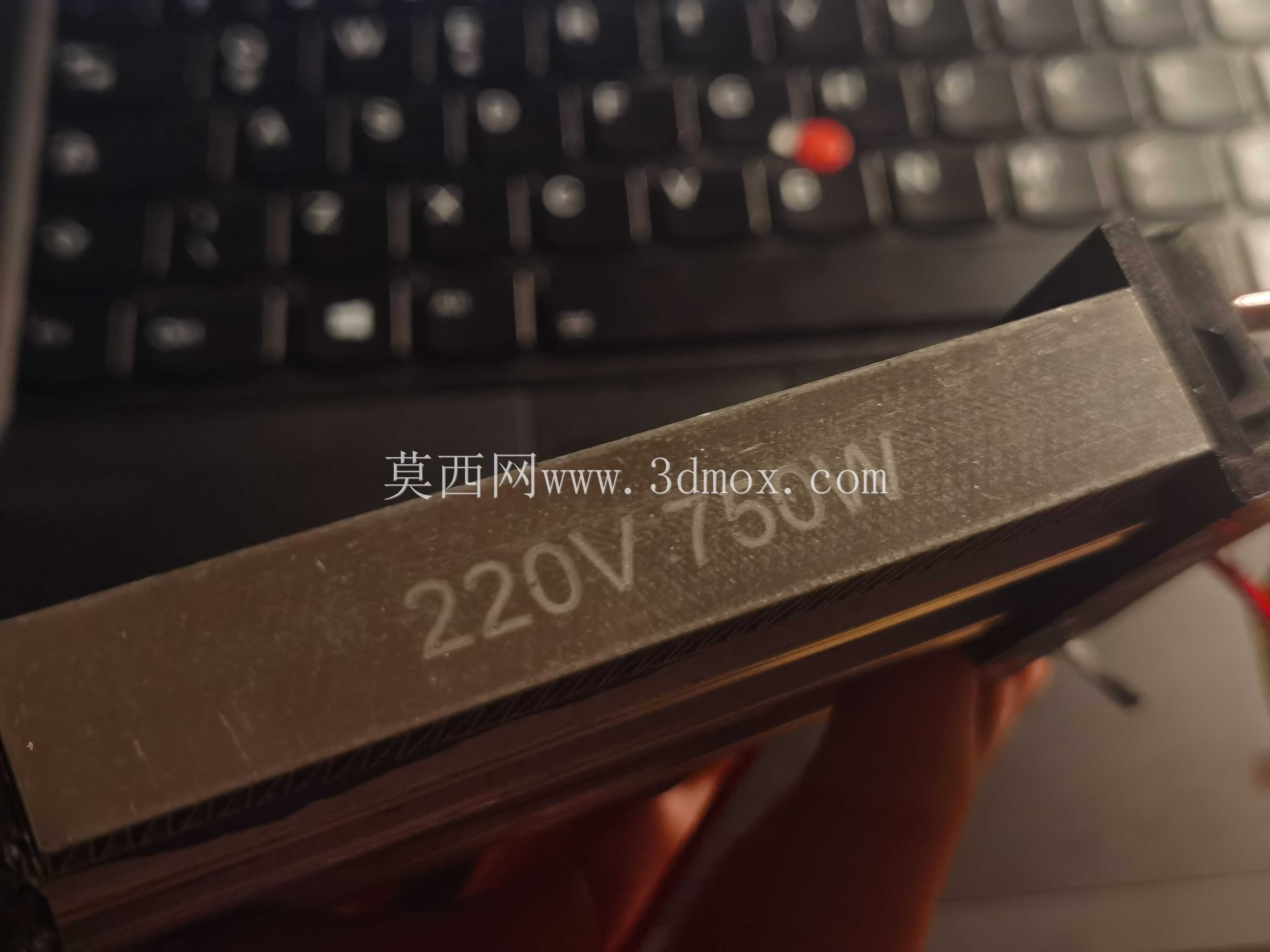

PTC750W绝缘型风道加热器结构设计

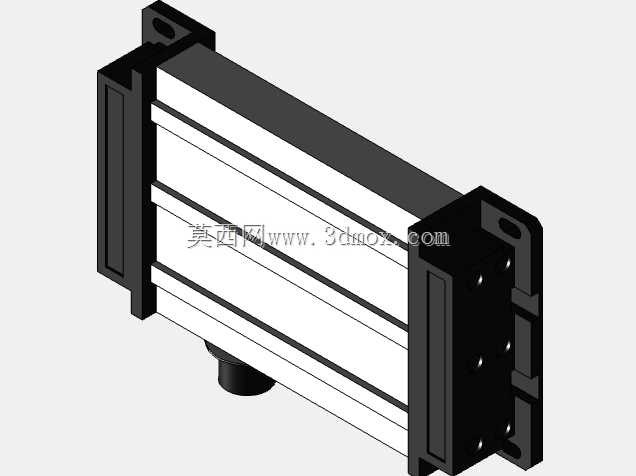

　　这款PTC加热单元的设计初衷，是解决小型工业柜体、新风预热、小型设备舱恒温加热场景下，传统电阻丝加热易过热、温控滞后、寿命短的痛点。从结构上看，整体采用双侧安装耳的固定形式，安装耳上预留的通孔适配M4规格的紧固件，安装时可直接固定在柜体侧壁或者风道支架上，安装耳与加热主体之间做了台阶限位，避免安装时紧固件过度挤压导致散热铝片变形。主体的散热结构采用多道平行铝制散热翅片，翅片间距控制在4mm，既保证空气流通时的换热面积，又不会因为翅片过密导致积尘堵塞，适配风速1-3m/s的强制对流场景，自然对流场景下也能依靠翅片的烟囱效应实现热量散出。

　　加热核心采用PTC陶瓷发热元件，相比传统镍铬丝加热，其本身具备正温度系数特性，当温度达到居里点后电阻会急剧上升，自动限制功率输出，不需要额外搭配过热保护熔断器也能实现干烧不烧毁的特性，这一点在无人值守的户外柜体、通讯基站舱内加热场景下尤为重要，避免因为风机停转导致加热体持续升温引发安全隐患。两侧的黑色端座采用耐高温阻燃PBT材质，耐温等级达到V0级，既起到固定内部发热芯与散热翅片的作用，也实现了带电部分与安装支架之间的绝缘隔离，端座侧面预留的接线腔可以直接接入AC220V供电线路，接线端与外壳之间的绝缘电阻满足100MΩ以上的电气安全要求。

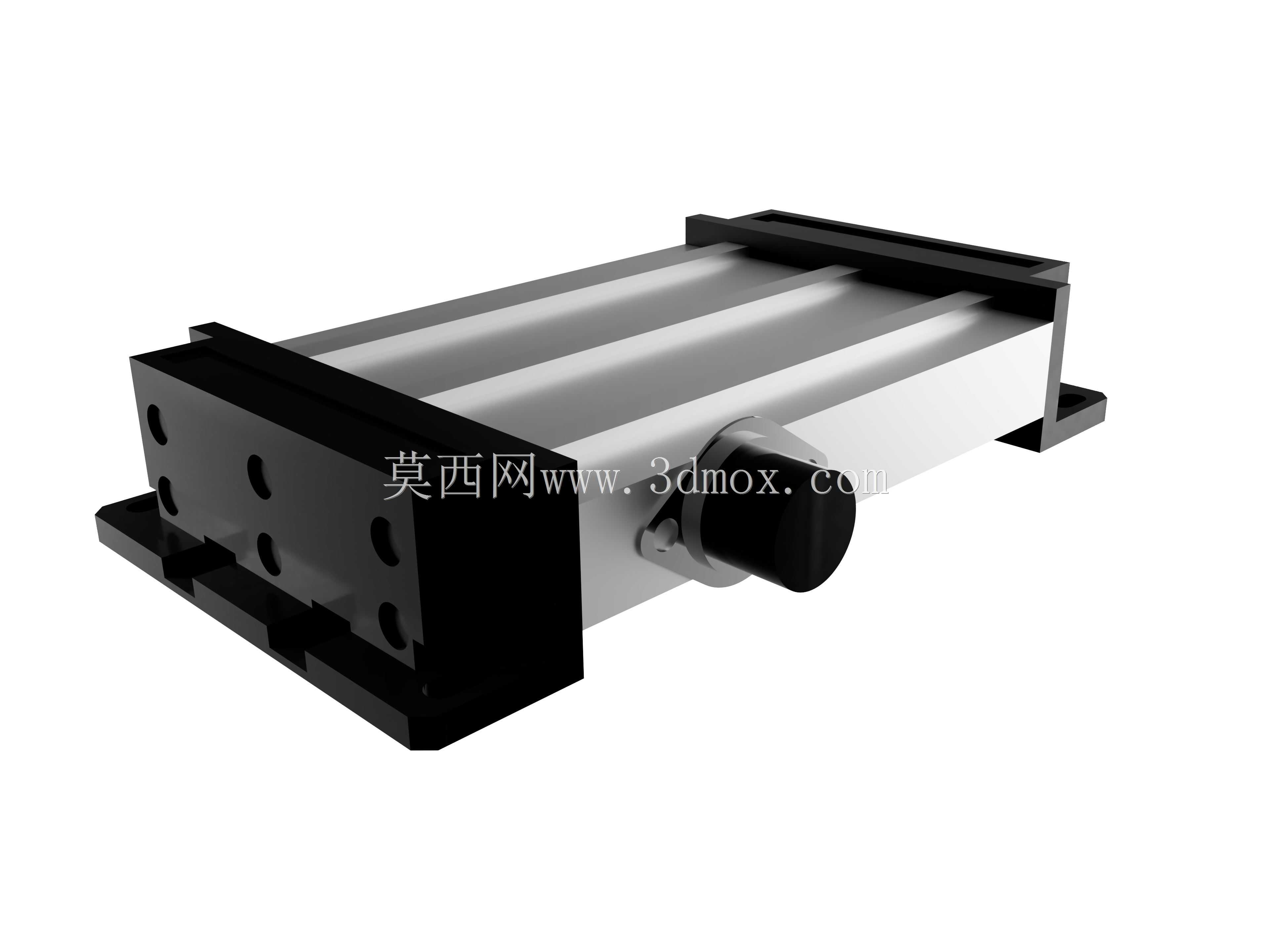

　　从安装边界来看，整体主体的厚度控制在35mm，安装耳突出主体两侧各12mm，安装时需要预留的最小安装空间为宽度方向120mm、高度方向80mm，深度方向需要预留至少20mm的走线空间，避免接线端子与周边金属构件接触。底部突出的接线柱采用密封结构，防护等级达到IP54，可以适应有少量凝露、粉尘的工业环境，不需要额外增加防水罩。在实际选型应用中，这款750W规格的加热器可以在环境温度-20℃到10℃的区间内，将1.5立方的密闭空间在15分钟内提升至20℃以上，搭配简单的机械式温控器即可实现区间恒温控制，不需要复杂的PID温控回路，整体电路结构简单，故障率低。

　　设计过程中重点考虑了热胀冷缩的适配问题，散热翅片与PTC发热芯之间采用导热胶粘接加机械压合的固定方式，避免长期冷热循环后翅片与发热芯之间出现间隙导致热阻上升，端座与散热主体之间预留了0.5mm的伸缩间隙，避免高温下铝制翅片膨胀导致端座开裂。表面处理上，铝制翅片采用本色阳极氧化处理，既提升了表面的耐腐蚀性能，也避免长期使用后铝表面氧化粉化脱落污染周边环境，黑色端座表面做了哑光处理，避免在设备内部产生反光干扰运维人员的检修操作。

　　在实际应用场景中，这类加热器除了柜体恒温防凝露之外，还可以用在小型烘干设备的预热段、新能源设备的电池舱低温预热、小型新风系统的进风加热等场景，相比同等功率的电阻丝加热器，其寿命可以提升3倍以上，长期运行的功率衰减率低于10%，不需要定期更换发热元件。建模过程中对所有的安装孔位、配合公差都做了参数化设置，调整功率规格时只需要修改发热芯的长度参数，即可自动更新散热翅片、端座、安装耳的对应尺寸，大幅提升同系列不同功率产品的设计效率，安装孔位的中心距做了标准化设置，和市面上同功率等级的常规加热器安装尺寸完全兼容，替换现有设备上的老旧加热单元时不需要重新打孔，直接替换即可。
