热电冷却式头皮降温头戴装置

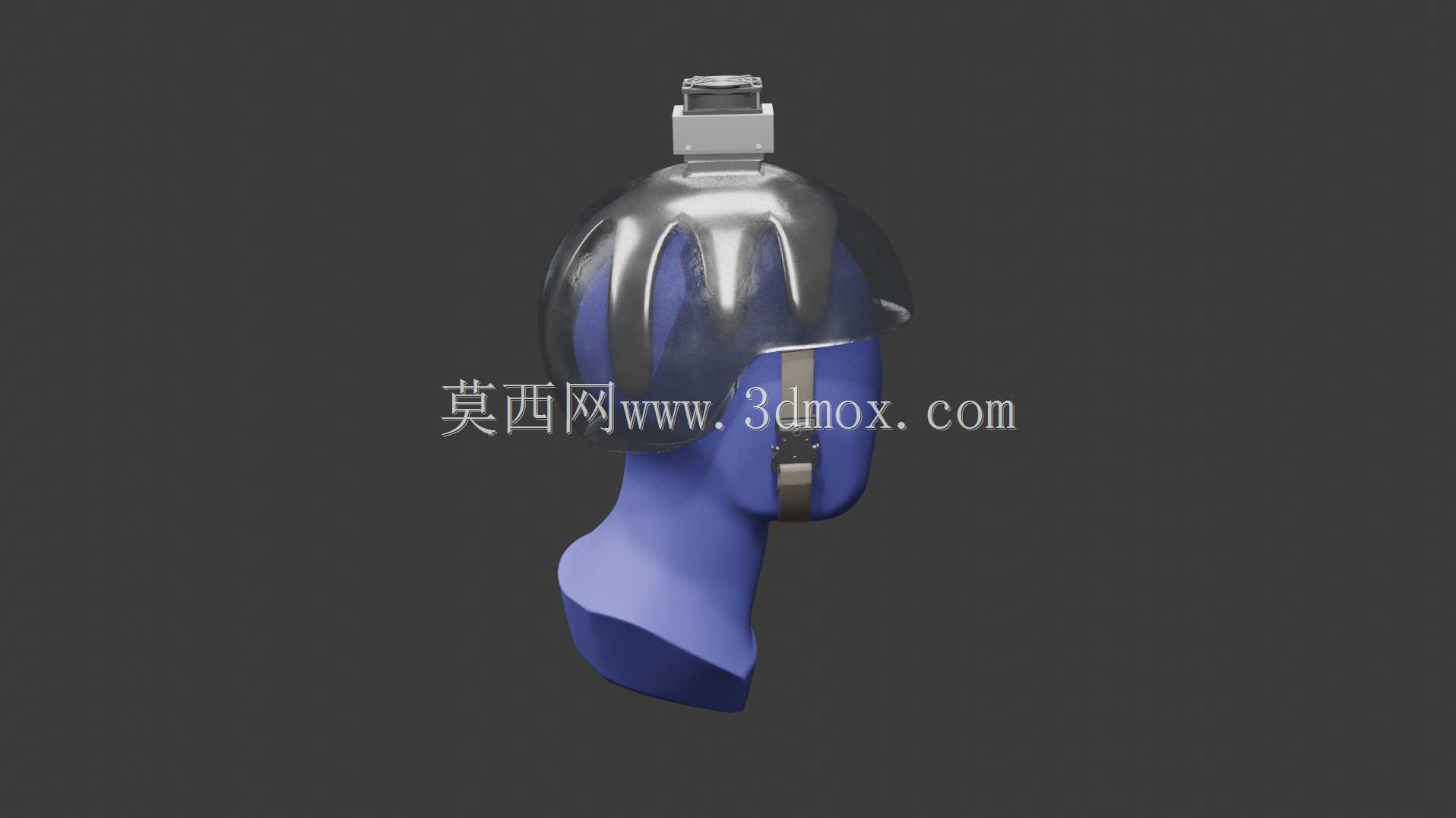

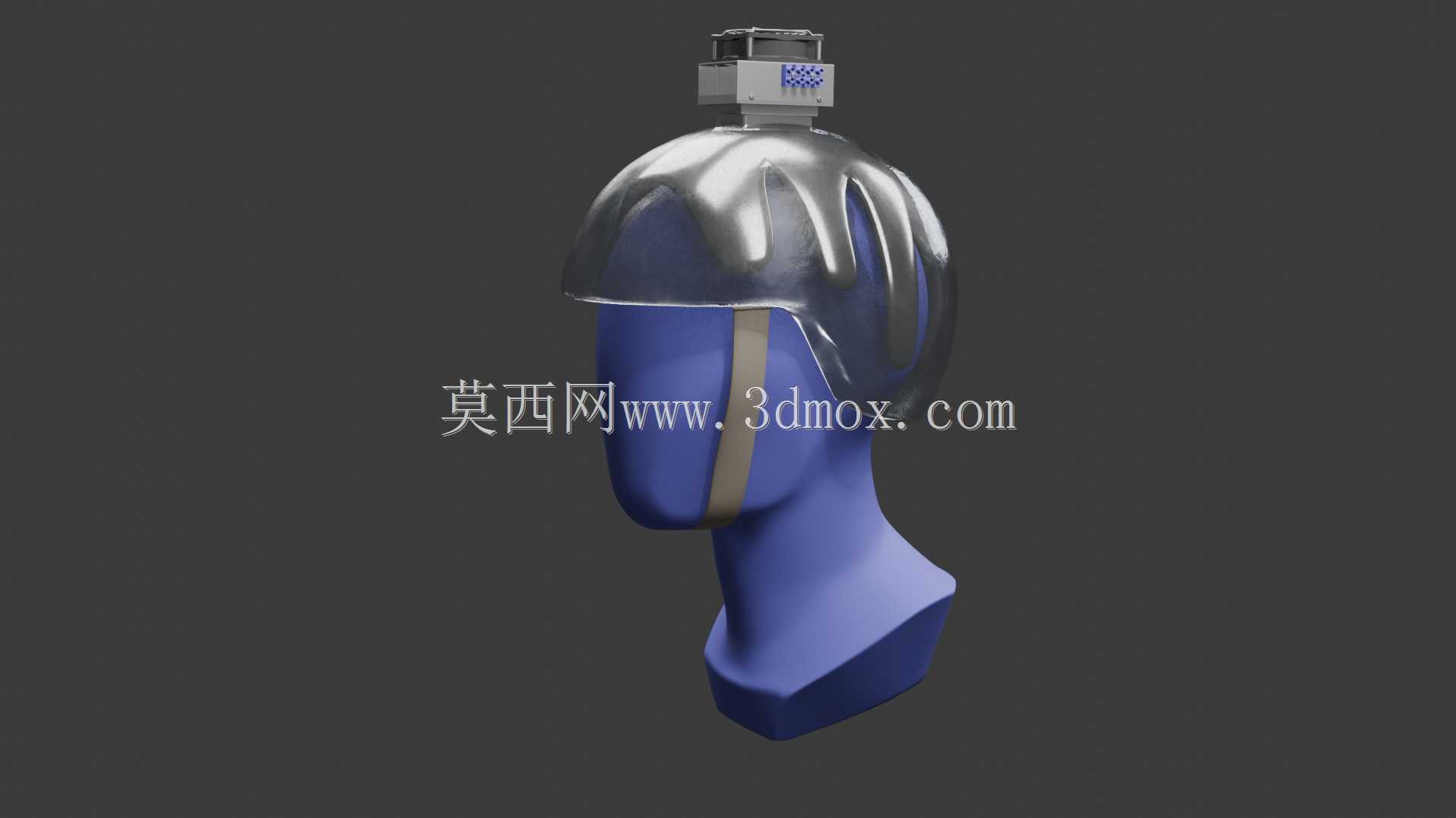

　　在临床化疗辅助、高温作业个体防护、运动后快速物理降温这类场景中，传统的冰帽、冷敷袋存在温度不可控、贴合度差、冷凝水渗漏、持续冷量不足的问题，这款头戴式热电冷却装置就是针对这些痛点做的结构设计。从实际使用的安装边界来看，装置整体分为头部贴合腔体与顶部制冷模组两个部分，头部腔体采用仿人体头型的曲面结构，曲面弧度参考成年男性头围中位数做的适配，边缘做了12mm的翻边软包预留位，佩戴时腔体与头皮之间预留3mm的气流间隙，避免冷源直接贴附造成局部冻伤，同时也能让冷量在头皮表面均匀扩散。顶部的制冷模组整体为方形结构，边长控制在85mm以内，高度不超过60mm，安装位置对应人体头顶百会穴区域，通过卡扣结构与头部腔体连接，不需要额外的绑带固定，整体重量控制在420g以内，长时间佩戴不会对颈椎造成额外负担。

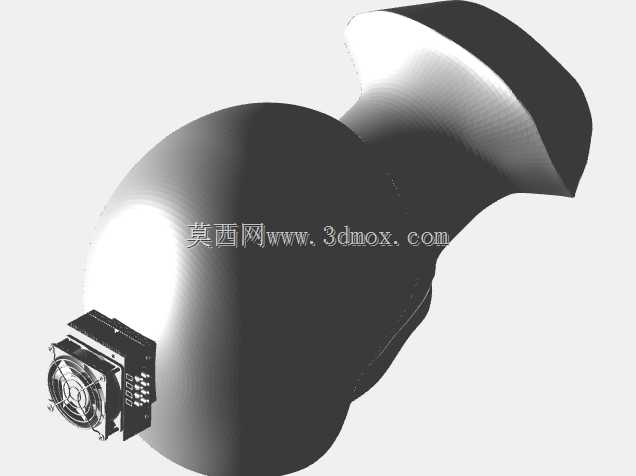

　　设计思路上没有采用传统的压缩机制冷方案，而是选择固态帕尔帖元件作为冷源核心，主要是考虑到头戴设备对体积、重量、无振动的要求，压缩机制冷需要配套冷媒管路、压缩机、散热风扇，整体重量很难控制在可佩戴范围内，同时运行振动会影响佩戴舒适度。帕尔帖元件的布局采用4片阵列式排布，单片元件尺寸为30*30mm，冷端直接贴合铝合金导冷板，导冷板表面做了阳极氧化处理，避免长期使用出现铝氧化屑脱落的问题，导冷板与头部腔体的冷量传递采用薄型铝制均温板，均温板沿着头型曲面延伸到额头、两侧颞部、后枕部区域，保证整个头皮区域的温差控制在2℃以内，不会出现局部过冷局部降温不足的情况。热端的散热采用微型铝制散热鳍片搭配低噪轴流风扇，风扇转速控制在3000转以内，运行噪音低于28分贝，不会对使用者造成噪音干扰，散热风道采用侧进顶出的结构，避免热风直接吹向人体头部。

　　从功能特性来看，装置的冷量输出可以通过供电电流做线性调节，冷端温度调节范围覆盖12℃到28℃，可以根据不同使用场景调整温度，比如化疗辅助场景需要将头皮温度稳定在18℃左右，降低毛囊细胞代谢速率减少化疗药物对毛囊的损伤，高温作业场景可以调整到22℃，持续带走头部热量缓解热应激，运动后降温可以调整到15℃做快速物理降温。供电接口采用通用Type-C接口，支持5V/2A的常规移动电源供电，满电状态下10000mAh的移动电源可以支持装置持续运行3.5小时以上，满足户外作业、外出就医这类无固定电源场景的使用需求。装置的外壳部分采用ABS+PC混合材质注塑成型，表面做哑光磨砂处理，耐汗液腐蚀，日常清洁可以直接用医用酒精擦拭，不会出现表面掉漆、材质开裂的问题。

　　结构设计上还做了冷凝水防控处理，在导冷板与外壳之间设置了疏水透气膜，同时在腔体最低处设计了微型导水槽，即使长时间运行产生少量冷凝水，也会沿着导水槽流到装置外侧的吸水棉条上自然蒸发，不会出现冷凝水滴落到使用者面部、颈部的问题。头围适配方面，腔体后侧做了弹性调节结构，可以适配54cm到62cm的头围范围，覆盖绝大多数成年使用者的头型尺寸，不需要针对不同头围开多套模具，降低生产制造成本。顶部的制冷模组做了IPX4级防水设计，日常使用中遇到汗液飞溅、小雨天气也不会出现电路短路的问题，提升装置的环境适应性。

　　从行业应用的落地角度来看，这款装置的结构设计充分考虑了量产可行性，所有零部件都采用常规通用件，帕尔帖元件、散热风扇、Type-C接口都是市场上成熟的标准件，不需要开定制模具，头部腔体的曲面结构可以通过吸塑或者注塑工艺批量生产，整体装配流程简单，单台产品的装配工时可以控制在8分钟以内，适合规模化量产。和传统的冷敷产品相比，这款装置不需要提前冷冻准备，通电即可快速制冷，温度可以精准控制，不会出现传统冰帽使用过程中温度逐渐升高需要频繁更换的问题，也避免了冰袋棱角压迫头皮造成的不适感，在临床护理、个体防护、运动康复领域都有明确的使用需求。建模过程中对所有配合面都做了公差预留，卡扣结构的配合公差控制在0.15mm，既保证装配的紧固性，也不会出现装配过紧难以拆卸维修的问题，导冷板与帕尔帖元件之间预留了0.1mm的导热硅脂涂抹间隙，保证冷量传递效率的同时，避免装配压力过大损坏帕尔帖陶瓷片。
