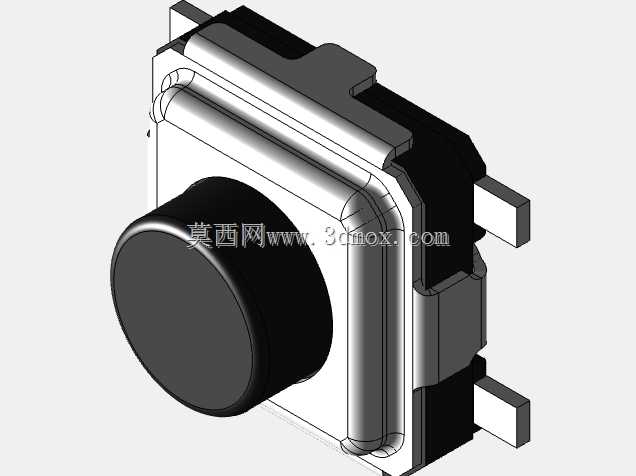

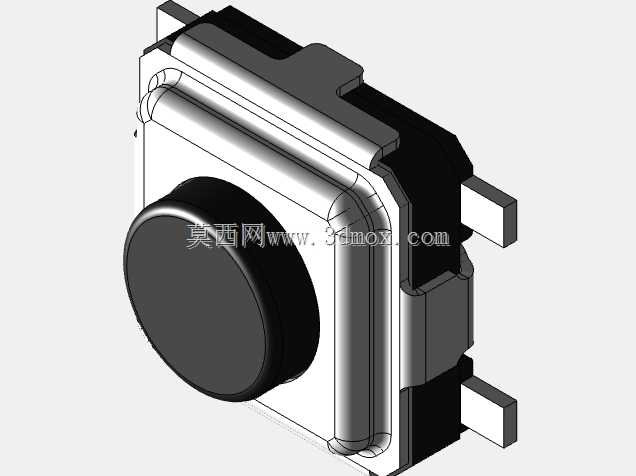

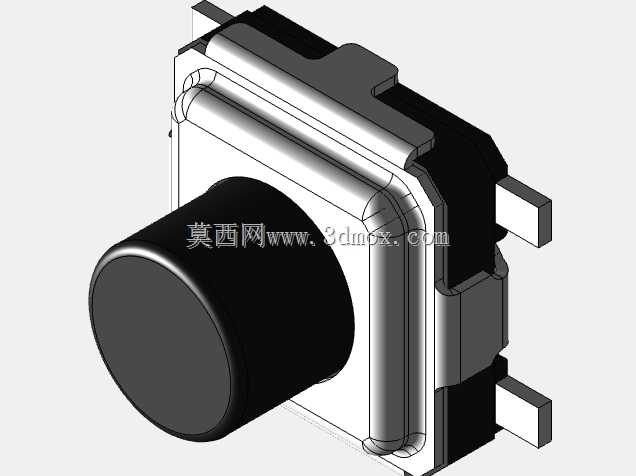

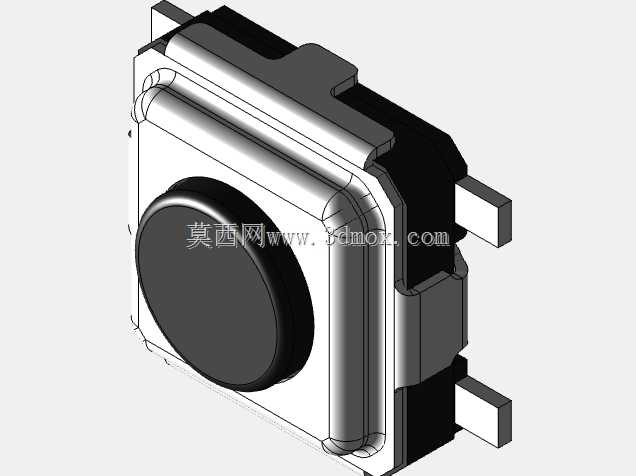

贴片式轻触按钮电子元件三维结构

　　这款贴片式轻触按键是消费电子、工业控制板卡领域应用极广的基础输入元件，日常接触的智能家电控制面板、车载中控按键模组、便携数码设备侧键、工业手持终端操作区都能见到这类元件的身影，它承担着人机交互最基础的触发功能，用户通过按压动作向控制电路传递通断信号，完成功能切换、参数调整、指令确认等操作。从结构设计逻辑来看，这款元件采用SMD表贴封装形式，完全适配当前主流的SMT回流焊生产工艺，不需要在PCB上设计贯通式插装孔，能够有效压缩板卡占用空间，适配高密度布板的设计需求，尤其适合厚度受限的便携类电子产品装配场景。

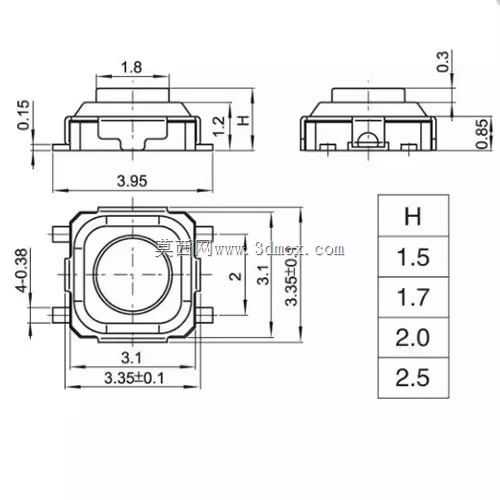

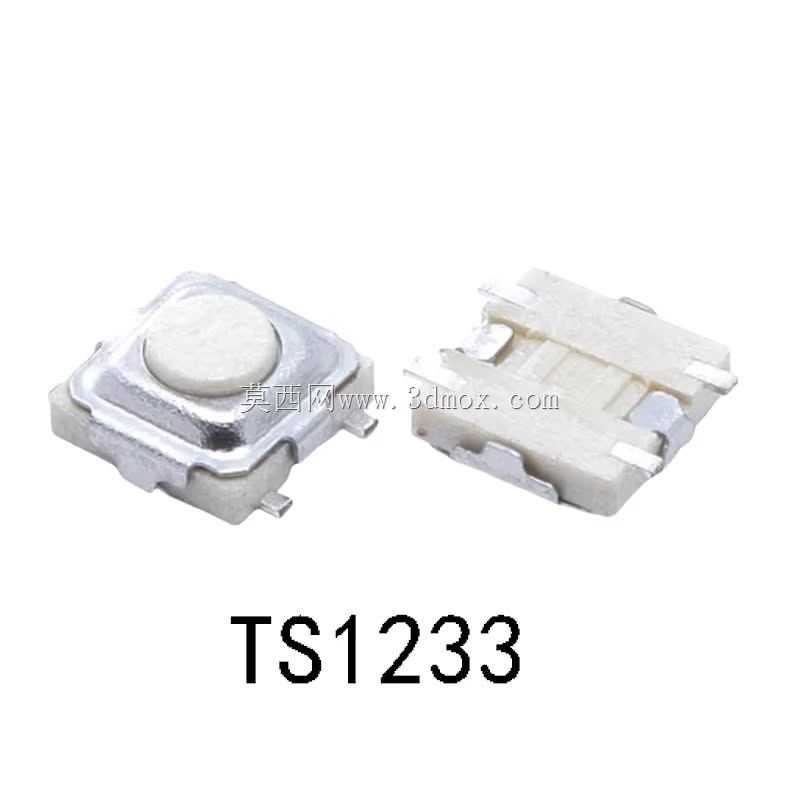

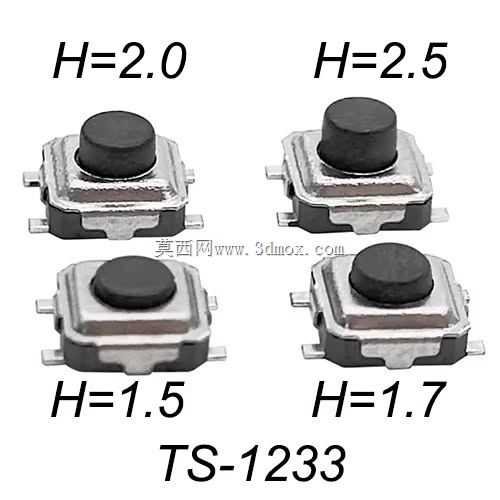

　　元件的外形采用方形基座搭配圆形按压键帽的组合结构，基座边缘做了圆弧过渡处理，既能够在自动化贴装过程中减少吸嘴取件的卡滞风险，也能避免尖锐边角在周转过程中剐蹭其他元件或造成操作人员划伤。基座两侧延伸出的两个对称焊片是主要的焊接固定结构，焊片的平面度公差控制在0.05mm以内，保证回流焊过程中焊锡能够均匀铺展，避免出现虚焊、立碑等SMT生产常见不良，同时焊片的宽度经过反复验证，既能够保证焊接后的结构强度，承受日常按压的侧向力不会出现焊盘脱落，也不会占用过多的PCB布线空间。按压键帽采用凸起的圆形结构，表面做了细微的磨砂纹理处理，用户按压时能够获得清晰的触感反馈，键帽的行程设计在0.25mm左右，触发压力控制在160gf上下，既不会因为压力过小导致运输过程中误触发，也不会因为压力过大造成按压手感生涩，长期使用手指产生疲劳感。从安装边界来看，这款元件的整体高度控制在3.5mm以内，PCB布局时只需要预留对应方形基座的焊盘位置，周边不需要额外预留过大的避让空间，键帽上方只需要预留0.3mm的按压行程空间即可，能够适配超薄外壳的产品设计需求。

　　内部结构上，这类轻触开关依靠内部弹片的形变实现通断，基座采用耐高温的工程塑料材质，能够承受回流焊过程中260℃的高温持续10秒不会出现形变、熔化问题，弹片采用高弹性不锈钢材料冲压成型，表面做了镀金处理，降低接触电阻的同时提升抗氧化能力，正常使用场景下按键寿命可以达到10万次以上，能够满足绝大多数消费电子、工业控制设备的全生命周期使用需求。在结构建模过程中，需要重点把控几个关键尺寸的公差配合：首先是焊片与基座的位置度公差，必须保证两个焊片的共面度以及与基座中心的对称度，否则会直接影响SMT贴装的良率；其次是键帽与基座的配合间隙，间隙过大会导致键帽晃动，按压时出现卡滞，间隙过小则会因为高温膨胀导致键帽无法回弹；最后是内部弹片的安装腔体尺寸，腔体的深度直接决定按键的行程与触发压力，建模时需要充分考虑塑料件成型后的收缩率，预留足够的尺寸余量。

　　这类元件虽然属于基础电子元器件，但在整机可靠性测试中是重点关注的部件，建模时还原的结构细节越充分，后续做整机结构仿真、装配干涉检查时的结果就越准确，能够提前规避批量生产后出现的按键卡滞、焊接不良、按压无反馈等常见问题。很多结构工程师在做板卡布局时容易忽略这类小元件的安装边界，比如在按键周边布置过高的元件导致外壳按键帽无法接触到开关本体，或者焊盘设计尺寸不匹配导致焊接强度不足，通过精准的三维模型进行预装配验证，能够在设计阶段就排查掉这类低级问题，减少后续打样迭代的次数，缩短产品开发周期。
