小型卧式拉削加工设备结构设计方案

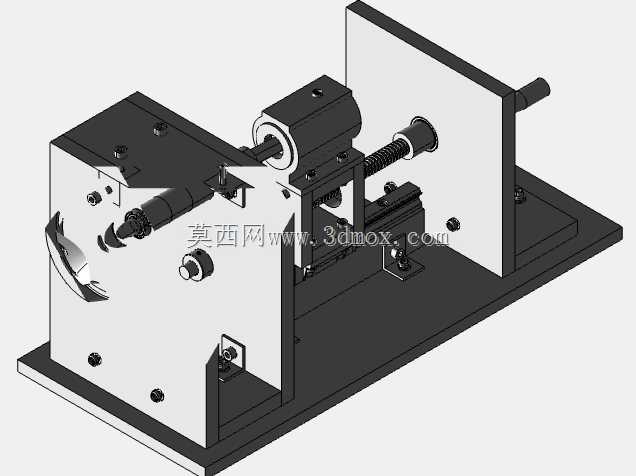

　　在中小批量金属零件的键槽、异形内孔、特定型面加工场景里，这类小型卧式拉削设备的应用占比一直不低，相比大型拉床的高占地、高投入，紧凑型卧式结构更适配机加工车间的零散工序、维修班组的零件修配场景，不需要单独做重型设备地基，普通硬化车间地面即可完成安装固定。从结构布局来看，整套设备采用卧式同轴排布逻辑，执行端的拉刀夹持机构、进给传动组件、工件定位挡板、驱动单元全部集成在一块整体式铸铁底座上，底座的安装孔位按照通用工业地脚螺栓间距预留，安装边界控制在紧凑型设备范畴，不需要占用大型加工工位的空间，日常移位调整也可通过车间常规液压叉车完成转运。

　　设备的核心功能是通过固定行程的直线进给，带动拉刀完成对工件内型面的连续切削，相比插削、铣削同类型面的加工方式，拉削工序一次走刀即可完成成型加工，加工面的粗糙度、尺寸一致性更稳定，对操作工人的技能依赖度更低，普通机加工操作人员经过简单培训即可完成上下料、启动加工的全流程操作。设计阶段首先考虑的是传动刚性问题，进给丝杠采用梯形滑动丝杠搭配导向光轴的组合结构，丝杠的支撑端采用双轴承座固定，避免进给过程中出现径向窜动，直接影响拉削的加工精度；拉刀夹持端设计了快换锁紧结构，更换不同规格拉刀时不需要拆卸额外工装，松开锁紧螺母即可完成拉刀的换装，适配不同尺寸的键槽、内花键、异形孔加工需求。

　　工件定位侧采用立式挡板结构，挡板上预留了多组工件安装定位孔，可根据待加工零件的外形尺寸更换对应的定位套，避免拉削过程中工件出现位移导致拉刀崩齿或者加工尺寸超差；驱动单元布置在设备尾部，通过联轴器直接和进给丝杠连接，减少中间传动环节的动力损耗，传动效率相比带传动、链传动结构更高，进给速度的稳定性也更易控制。整套设备的外形尺寸按照小型加工设备的边界设计，宽度方向不超过常规车间工位的通道预留尺寸，高度方向适配普通操作人员的站立操作高度，不需要额外增设操作平台；底座上设计了集屑槽结构，拉削过程中产生的金属切屑会直接落入槽内，日常清理只需要抽出集屑槽即可完成切屑清运，不会出现切屑堆积在传动导轨面上加剧部件磨损的问题。

　　在结构细节处理上，所有运动部件的润滑点都预留了外置注油嘴，日常维护时不需要拆卸设备外罩即可完成润滑脂加注，降低日常维护的工作量；进给行程两端设置了硬限位块，避免操作人员误操作导致丝杠超程碰撞，损坏传动部件或者拉刀。这类小型拉床特别适合小型机械加工厂、设备维修车间、五金零件加工商户的加工需求，针对单品种小批量的零件加工，不需要投入高额的大型拉床设备成本，即可完成符合精度要求的拉削工序，设备的结构件大多采用标准机加工件拼装，后期备件更换也可直接采购通用标准件，维护成本远低于大型专用拉削设备。从建模逻辑来看，整套模型按照实际加工装配顺序搭建，每个部件的配合公差、安装间隙都参考实际机械设计标准预留，可直接作为同类小型拉床设计的参考蓝本，也可用于教学场景下的拉削设备结构演示，帮助从业者直观理解卧式拉床的传动逻辑、部件排布方式。
