手持小型皮带式砂带磨削装置结构

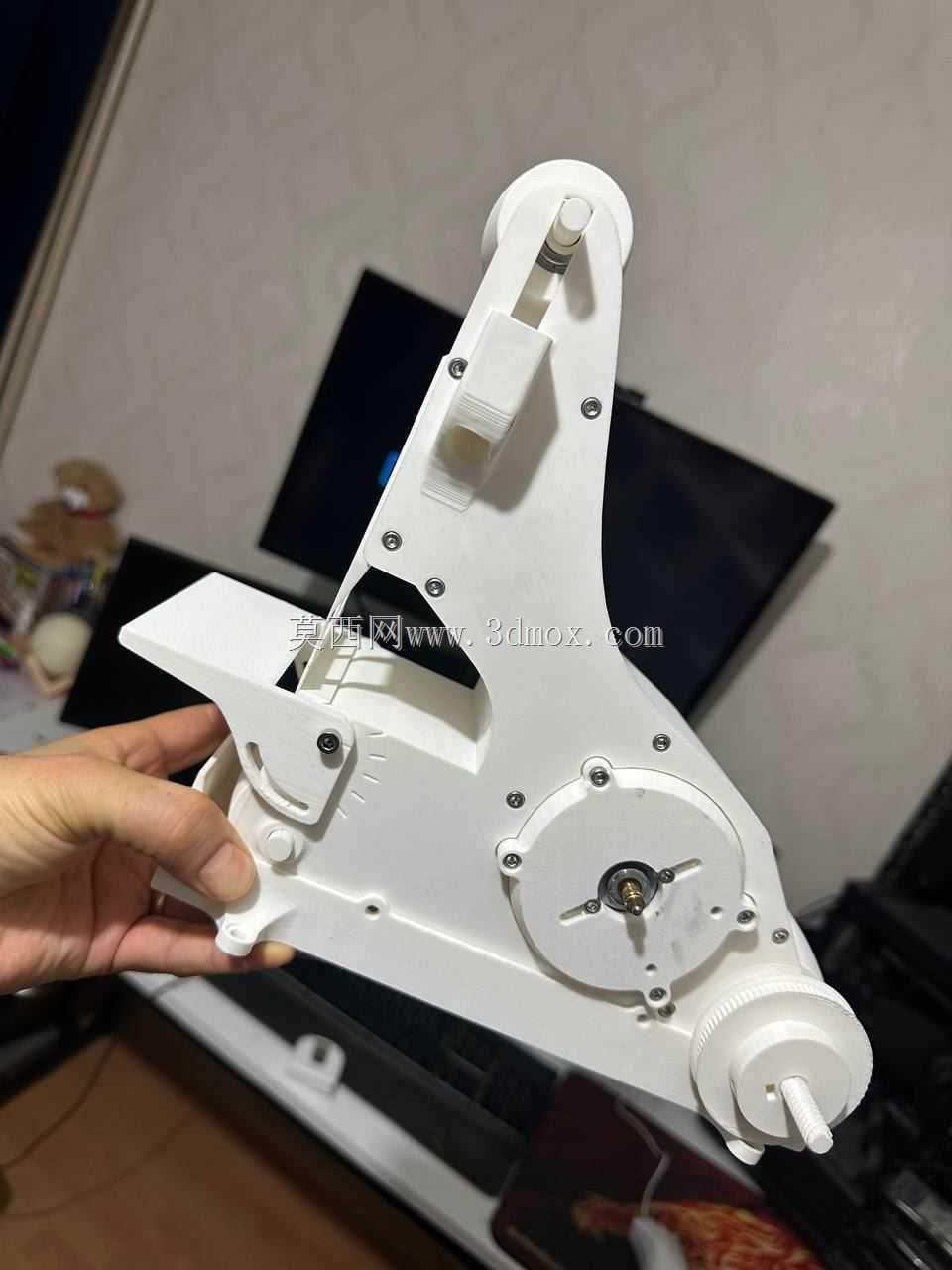

　　这款手持砂带磨削装置，核心适配小空间、异形工件的精细化加工作业场景，在模具修配、五金件去毛刺、3D打印件后处理、小型金属零件倒角、塑料件飞边打磨这类工况下，相比固定式砂带机有更强的操作灵活性，作业时无需移动工件，手持设备即可贴合复杂曲面、狭窄内角、焊缝余高位置完成加工，能覆盖台式磨床无法触及的作业区域。从结构设计逻辑来看，整机采用一体化工程塑料壳体承载所有传动部件，壳体本身通过多组螺丝实现上下壳体的紧固，同时集成了张紧调节、握持限位、轮系安装的所有定位特征，没有额外的外置机架，整体重量控制在单手握持可长时间操作的区间，握持区域做了贴合手掌弧度的内凹设计，操作时拇指可自然搭靠在调节拨块位置，其余手指可扣住壳体下沿的凸起限位结构，作业时的施力方向与砂带磨削切线方向重合，能减少长时间操作的手腕受力。

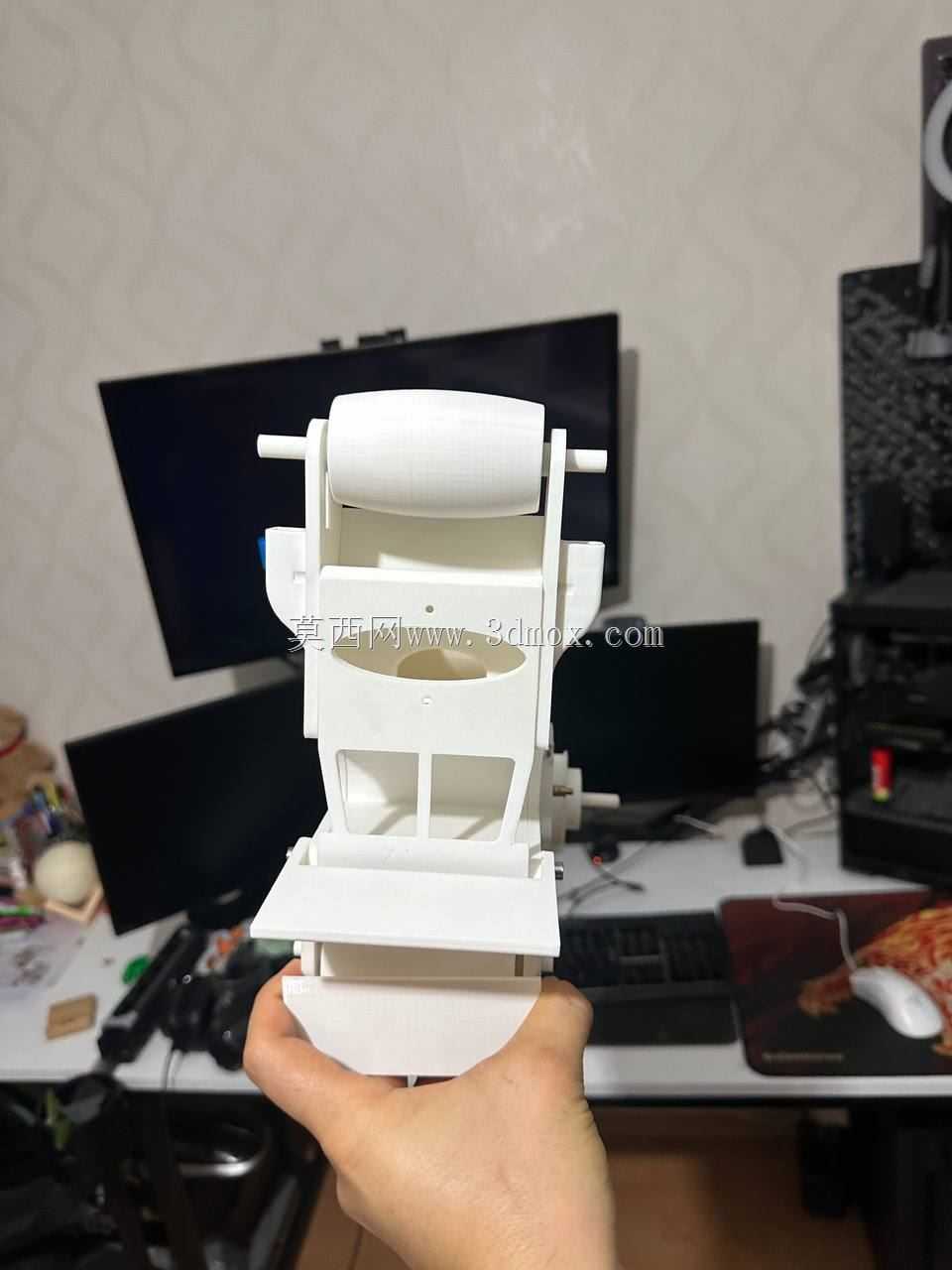

　　传动部分采用皮带传动结构，主动轮位于壳体下部，可外接常规电钻等旋转动力源驱动，动力输入轴做了标准的圆柱轴伸设计，适配通用夹头装夹，不需要定制专用的动力接头；从动轮分布在壳体上部的作业端，其中接触轮做了窄边设计，宽度适配7mm宽度砂带，轮面做了微凸的弧面处理，避免砂带运转时出现跑偏剐蹭壳体的问题；张紧结构集成在壳体中部，通过偏心凸轮结构实现砂带的快速张紧与松脱，更换砂带时只需要扳动侧面的拨杆即可释放张紧行程，套入新砂带后复位拨杆即可自动张紧，张紧力通过内置的弹簧保持恒定，不会因为砂带长时间运转拉伸出现打滑问题。

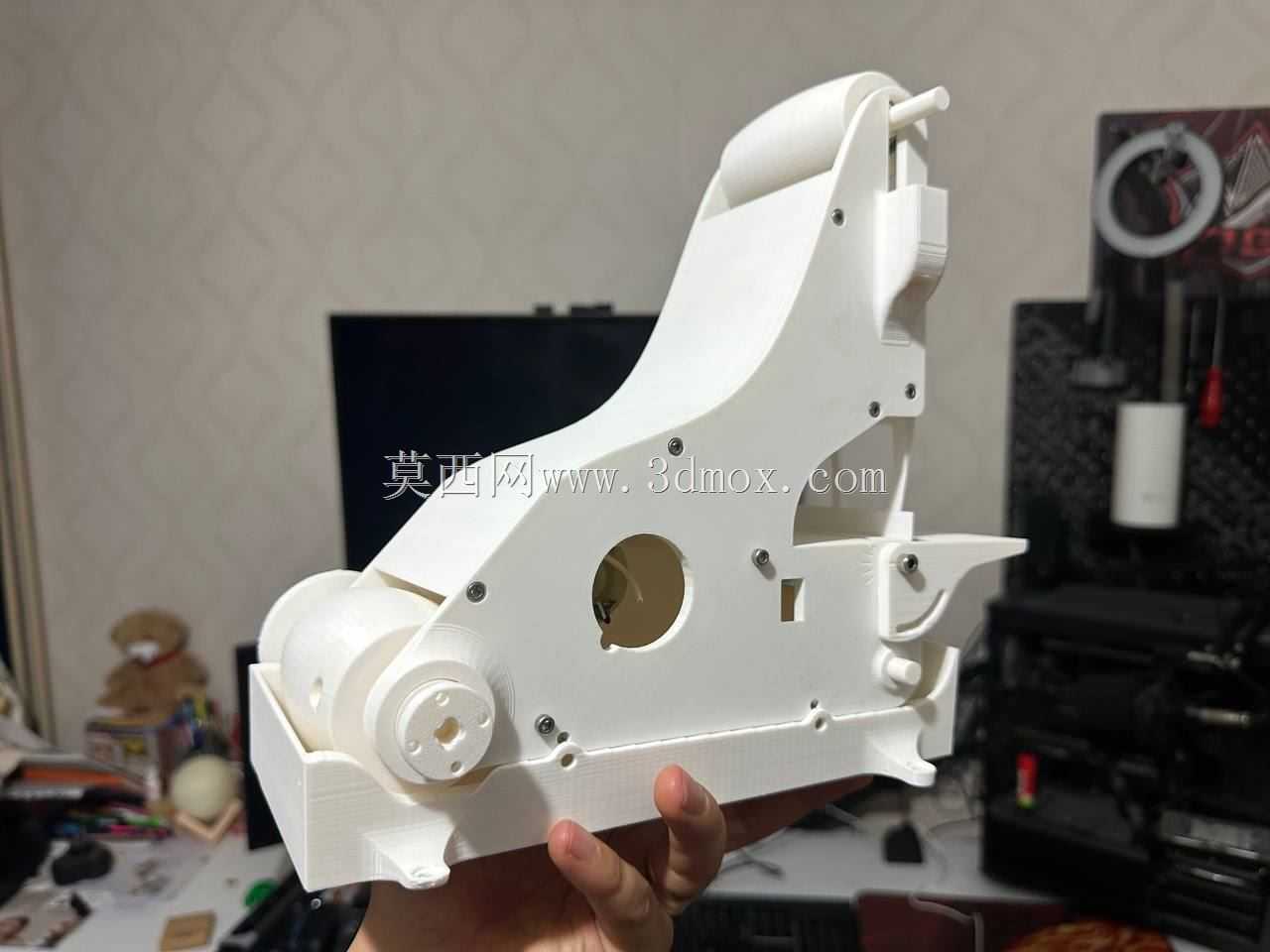

　　设备的作业端做了可调节的角度靠板，靠板通过转轴固定在壳体前端，可根据打磨需求调整靠板与砂带面的夹角，实现固定角度的倒角、平面打磨作业，靠板表面做了防滑的纹理处理，贴合工件时不会出现滑移，保证打磨尺寸的一致性。从安装边界与尺寸参数来看，整机展开长度控制在250mm以内，作业端的接触轮探出长度为40mm，可伸入深度不超过30mm的狭窄腔体内作业，壳体最大宽度为120mm，在狭小空间操作时不会和周边工件、夹具发生干涉；所有轮系的安装轴孔都做了同轴度定位凸台，装配时不需要额外做同轴度校正，上下壳体合模时即可自动对齐所有轮系的安装位置，装配公差控制在0.1mm以内，保证砂带高速运转时不会出现偏摆、抖动问题。设备的砂带运行线速度可通过外接动力的转速调节，适配不同材质的打磨需求，打磨金属件时可匹配较高线速度实现高效去料，打磨塑料、木质等软质材料时可降低转速避免工件表面烧蚀。壳体上预留了多组减重孔位，在保证结构强度的前提下进一步降低整机重量，同时这些孔位也可作为排尘通道，打磨产生的碎屑可通过孔位及时排出，不会堆积在壳体内部磨损传动部件。轮系的转动部位都采用了自润滑的轴套结构，不需要定期加注润滑脂，日常维护只需要定期清理残留碎屑、检查砂带磨损情况即可，维护成本极低。

　　这款装置的设计没有冗余的结构部件，所有特征都服务于手持操作的灵活性与打磨作业的稳定性，既可以作为车间工位的辅助打磨工具，也适合DIY场景下的小型零件加工作业，相比市面上同类型的手持砂带机，结构更紧凑，零件数量更少，后期更换易损件的成本更低，同时因为采用了模块化的轮系设计，可根据作业需求更换不同宽度、不同粗糙度的砂带，也可更换不同直径的接触轮来适配不同曲率的曲面打磨需求，比如更换小直径接触轮时可打磨半径更小的内圆弧面，更换硬质接触轮时可实现更高的平面打磨精度。
