剪切机主机头装配结构三维设计

　　这套剪切机机头装配结构，主要面向金属卷材开卷落料、板材定长剪切的产线工位，常见于五金冲压前道备料、钣金加工下料、冷轧带钢分切后定长裁切的生产场景，是整条备料产线上直接执行剪切动作的核心执行单元，区别于普通手动剪切工具，该结构适配连续化产线的自动化裁切需求，可配合送料机构的进给节奏完成定尺裁切，切口平整度可满足后续冲压、折弯工序的毛坯精度要求，无需额外二次修边处理。

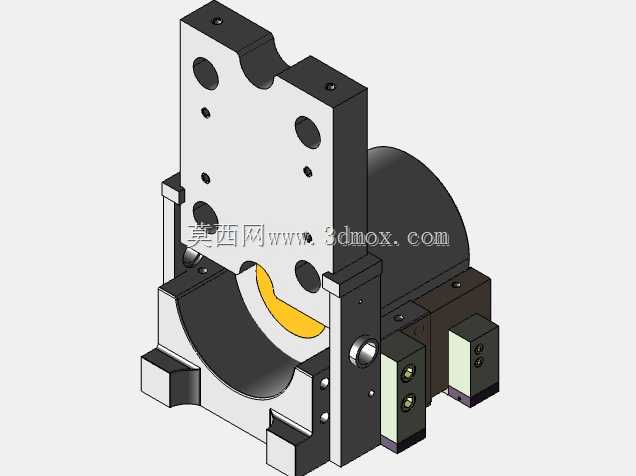

　　从结构功能划分来看，该装配体主要包含立式安装基板、弧形刀座支撑腔、侧装驱动模组、导向定位块四个核心部分。立式安装基板承担整个机头的承载与安装基准作用，基板上排布的多组安装孔位，分别对应与产线机架的固定连接、刀座组件的定位锁紧、侧装驱动单元的安装固定，孔位设计采用了铰制孔与螺纹孔组合的形式，铰制孔用于核心部件的定位，消除装配间隙带来的剪切错位，螺纹孔用于部件的锁紧固定，兼顾定位精度与装拆便利性。基板上部的缺口结构是为了避让产线上方的压料辊组件，避免机头抬刀、落刀过程中与送料压料机构产生运动干涉，缺口处的圆弧过渡设计可减少应力集中，避免长期受冲击载荷导致基板根部开裂。

　　弧形刀座支撑腔是容纳动刀、定刀的核心腔体，腔体的圆弧内廓与弧形下刀座的外形匹配，定刀固定在腔体下部的支撑台面上，动刀沿腔体两侧的导向槽做上下往复运动，腔体开口处的黄色挡屑板，用于引导剪切产生的金属废屑沿指定方向滑落，避免废屑卡入导向槽或者驱动模组内部造成部件卡滞。侧装的两组驱动模组采用对称布置形式，分别位于腔体两侧，为动刀的往复剪切动作提供驱动力，模组上的调节旋钮用于调整动刀与定刀之间的剪切间隙，针对不同厚度的加工板材，可通过旋钮微调间隙值，间隙过小会导致刀刃崩损，间隙过大则会出现切口毛刺、带料拉扯的问题，常规剪切0.5-3mm冷轧钢板时，间隙值控制在板材厚度的5%-8%即可获得合格切口。

　　设计过程中优先考虑了安装边界的适配性，整个机头的安装基准面为基板后侧的精加工平面，该平面与产线机架的安装面贴合后，通过基板四角的固定孔完成锁紧，安装时需保证刀座支撑腔的下平面与送料平台的平面度误差不超过0.05mm，否则会出现剪切时板材受力翘起、切口倾斜的问题。整个机头的横向宽度适配常规1200mm幅宽以内的板材剪切需求，纵向安装深度预留了驱动模组的接线与维护空间，无需额外扩大机架的安装空位即可完成替换安装。导向定位块位于腔体下部的两侧，用于剪切前对板材的侧边进行定位，保证板材进给方向与刀刃方向垂直，避免出现斜口、尺寸超差的问题，定位块的位置可根据板材宽度进行横向调节，适配不同幅宽的加工需求。

　　从实际使用的工况角度出发，该结构在设计时强化了受冲击部位的结构强度，刀座支撑腔与基板连接的部位做了加厚处理，可承受剪切过程中最大12吨的剪切反力，长期使用不会出现连接部位变形的问题。动刀与定刀的安装位置设计了快换结构，刀刃磨损后无需拆解整个机头，仅需松开刀具的压块螺丝即可完成刀片更换，大幅减少设备维护的停机时间。两侧的导向槽采用了镶钢结构，导向面经过淬火处理，硬度达到HRC55以上，耐磨性能优异，长期往复运动不会出现导向间隙变大的问题，可长期保持剪切精度。
