移动式不锈钢模具清洗工作站结构设计

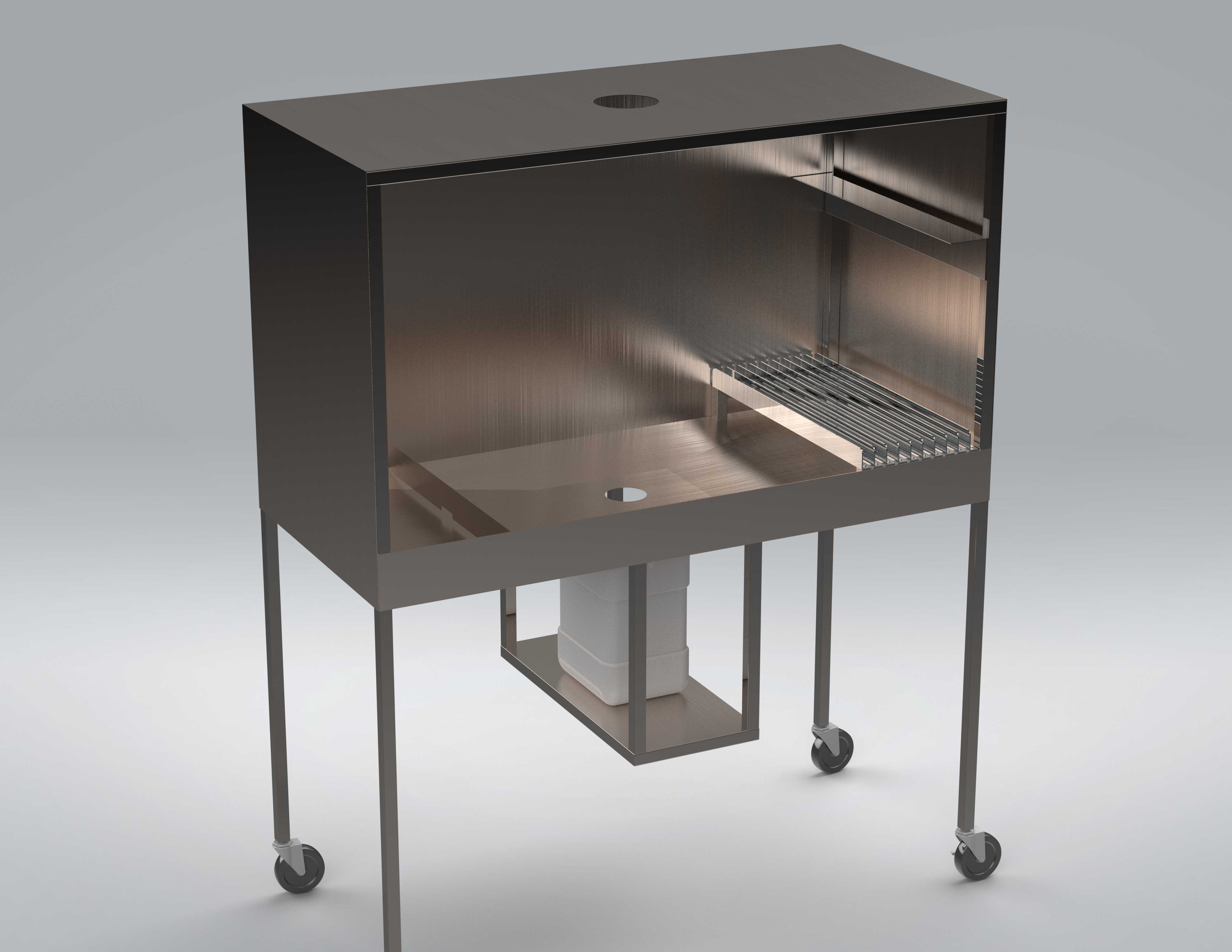

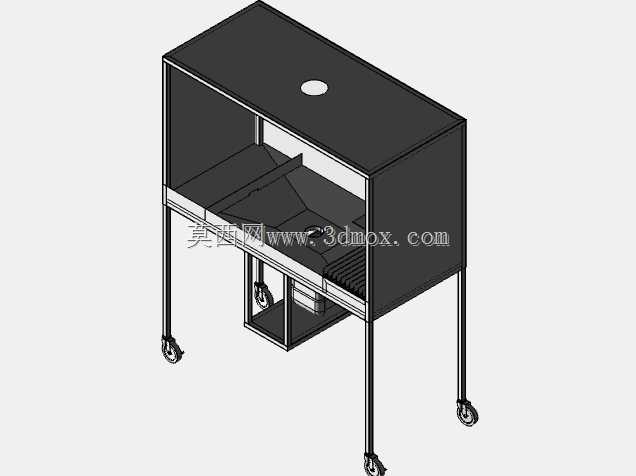

　　在精密注塑、五金冲压等模具应用场景中，模具表面残留的脱模剂、塑胶碎屑、金属屑污如果清理不彻底，会直接影响后续成型产品的表面质量，甚至造成模腔划伤，这类工位级清洗设备的设计核心，是在有限的作业空间内兼顾操作便利性、污液收集能力与移动灵活性。这款清洗工作站整体采用框架式承载结构，主体外壳与作业内腔全部选用氧化不锈钢板材加工，这种材质选择首先考虑到清洗作业长期接触水基清洗剂、各类油污的腐蚀问题，不锈钢表面的致密氧化层可以抵御多数工业清洗剂的侵蚀，同时光滑的内壁面不容易附着顽固污渍，日常维护时仅需擦拭即可完成表面清洁，大幅降低工位的日常运维工作量。

　　设备的作业区采用半开放围合结构，正面预留足够的操作开口，操作人员可以轻松将待清洗的中小型模具从正面送入作业区，三面围板的设计可以阻挡清洗过程中飞溅的清洗液，避免液体溅出到车间地面造成湿滑安全隐患，顶部预留的开孔可以外接通风管路，将清洗过程中挥发的清洗剂雾气抽排到车间废气处理系统，减少作业区域的刺激性气体积聚，符合工业车间的职业健康防护要求。作业腔内部设置格栅式承载台，格栅采用等间距不锈钢条焊接而成，承载强度可以满足200kg以内中小型模具的放置需求，格栅的间隙可以让清洗后的污液直接下漏，不会在作业台面积液，避免模具底部长期浸泡在污液中造成锈蚀。

　　格栅下方设置倾斜导液底板，所有下落的污液会顺着倾斜面汇集到底部的排液口，直接排入下方放置的储液桶中，储液桶放置在设备下部的层架上，层架采用方管焊接框架，预留了足够的桶体取放空间，污液收集满后可以直接抽出储液桶进行废液处理，不需要额外挪动设备主体。设备的支撑结构采用四根方形不锈钢支腿，支腿底部安装万向带刹车脚轮，四个脚轮的承载冗余量按照设备满载重量的1.5倍选型，确保设备在移动过程中不会出现轮体变形问题，带刹车结构可以让设备在固定工位作业时锁定位置，避免作业过程中设备滑移影响操作。支腿之间设置横向加强连杆，除了承载下部储液桶层架之外，还可以提升整体框架的抗扭刚度，避免设备在推行过程中因为地面不平出现框架变形、焊缝开裂的问题。

　　从安装边界来看，这款设备的整体占地面积控制在1.2平方米以内，不需要在地面做预埋固定，也不需要复杂的管线对接，仅需根据现场需求对接排液管与通风管即可投入使用，既可以固定在模具维修车间作为常设清洗工位，也可以根据生产调度需求推到注塑机、冲压机台旁边，完成模具的在线清洗作业，减少模具在车间内的转运距离，降低模具转运过程中发生磕碰损伤的概率。设计过程中特意将操作台面的高度设置在人体站立作业的舒适区间，操作人员不需要弯腰或者抬臂过高就可以完成模具的清洗操作，长时间作业也不容易产生肢体疲劳，作业腔的内部深度经过反复校核，既保证可以容纳多数中小型模具的清洗操作，也不会因为腔体过深导致操作人员够不到腔体内部的边角位置，兼顾了操作便利性与空间利用率。设备的所有钣金连接处都采用连续焊接工艺，焊缝经过打磨抛光处理，不存在清洁死角，避免污液在缝隙处积聚发臭或者滋生细菌，整体结构没有多余的外露突出部件，移动过程中不会刮蹭车间内的其他设备或者管线，适配多数机加工车间的通道宽度要求。
