电源变压器测试定位工装结构设计

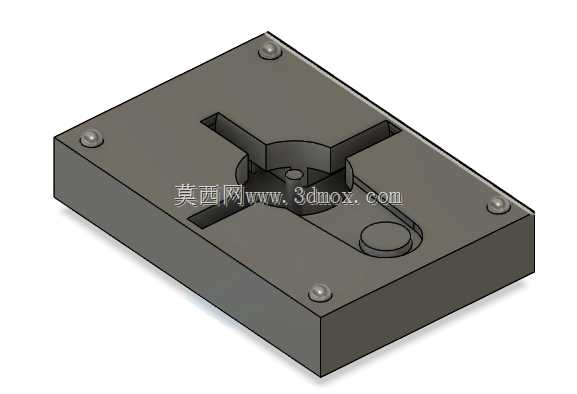

　　这套工装结构主要面向中小功率电源变压器生产环节的成品电性能测试工序，在变压器绕线、浸漆、引脚焊装完成后，需要对绕组直流电阻、空载电流、绝缘耐压等参数做全检，传统测试方式多为操作人员手持探针接触引脚，不仅定位偏差容易导致探针打滑刮伤引脚镀层，批量测试时的效率也很难匹配产线节拍，这套带定位型腔的工装就是为解决该场景的痛点设计。从结构上看，工装主体采用矩形安装基板作为承载基础，基板四角设置了沉头安装孔，可直接固定在测试台的T型槽台面上，安装孔的孔位公差控制在±0.05mm范围内，能保证工装更换时的重复定位精度，避免每次换型后重新调整探针位置。

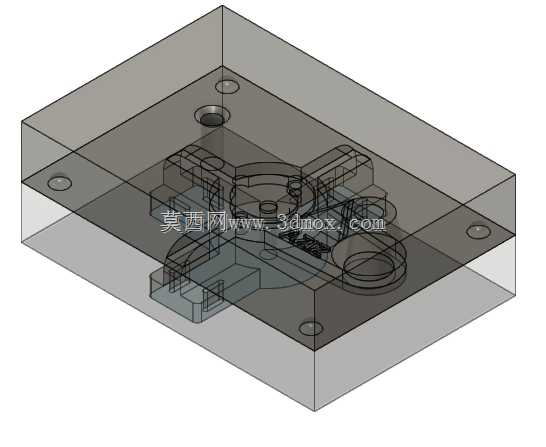

　　基板中间的成型型腔完全匹配待测变压器的底部轮廓，型腔边缘做了0.2mm的脱模倒角，既方便操作人员快速取放工件，也能避免工件放入时边缘磕碰造成漆层脱落。型腔内部设置了三个周向定位凸台，凸台的高度略低于变压器底座的安装面，刚好卡住变压器底座的三个定位缺口，能完全限制工件的X、Y向自由度以及绕Z轴的转动自由度，测试过程中不会出现工件偏移导致的测试数据失真。型腔一侧延伸出的半圆柱避让槽，是专门为变压器侧出的高压绕组引线设计的，引线放入槽内后不会被基板挤压变形，也能避免引线弯折处的绝缘层被工装棱角磨破，造成耐压测试时的误判。

　　在设计这套工装的定位结构时，最初考虑过采用快速夹钳压紧的方式，但实际测试中发现夹钳的压紧力如果控制不当，容易压裂变压器的磁芯外壳，尤其是采用薄型EE磁芯的小功率变压器，磁芯本身的抗挤压强度较低，过大的压紧力会导致磁芯碎裂产生不良品，最终改为型腔内轮廓全定位的方式，不需要额外的压紧机构，依靠工件自身重力与型腔的配合间隙就能保证定位稳定，配合间隙控制在0.1mm以内，既不会因为间隙过小导致工件卡滞，也不会因为间隙过大导致定位偏移。工装的基板厚度设置为12mm，采用45号钢调质处理后表面做发黑防锈处理，长期在测试工位使用不会因为反复摩擦出现明显磨损，型腔的磨损量控制在连续使用10万次后不超过0.02mm，能满足批量生产的长期使用需求。

　　基板底部设置了两个走线槽，测试用的探针引线可以从走线槽内引出连接到测试仪器，不会因为引线裸露在台面上被操作人员踩踏或者被工件勾扯造成线路损坏。在实际产线应用中，这套工装可以匹配单工位半自动测试台的安装接口，操作人员只需要将待测变压器放入型腔，探针机构会自动下行接触引脚完成测试，整个放件过程不需要刻意对齐引脚位置，相比传统的手持测试方式，单工位的测试效率可以提升40%以上，同时因为定位精准，探针与引脚的接触压力保持稳定，测试数据的重复一致性也有明显提升，能有效减少因为接触不良导致的重复测试工作量。针对不同规格的变压器测试需求，只需要更换中间的型腔镶件即可，基板的安装孔位、外部尺寸都保持统一，换型时只需要松开镶件的固定螺丝更换对应型腔的镶件，整个换型过程不超过5分钟，能满足多品种小批量的生产测试需求。镶件与基板的配合采用H7/m6的过渡配合，更换后不会出现镶件松动移位的情况，镶件本身采用Cr12mov材料淬火处理，硬度达到HRC58-62，耐磨性能比普通45号钢提升3倍以上，针对引脚位置相近的不同型号变压器，还可以在镶件上加装可换的定位销，进一步拓展工装的适配范围。
