多规格螺纹车刀刃磨角度校验模板

　　在普通车床、数控车床的螺纹加工工序中，刀具刃磨后的角度精度直接决定螺纹牙型的成型质量，无论是公制60°三角螺纹、英制55°管螺纹，还是梯形螺纹、锯齿形螺纹这类传动螺纹，若车刀刃磨后角度存在偏差，加工出的螺纹会出现牙型角超差、中径配合间隙不均、螺纹副啮合卡顿甚至无法装配的问题，以往车间里工人刃磨螺纹车刀多依靠经验配合角度尺抽检，测量时需要反复对齐基准，小规格刀具的刃磨角度校验效率极低，尤其是小批量多品种的加工场景下，频繁换刀刃磨后的角度校验占用了大量辅助工时。

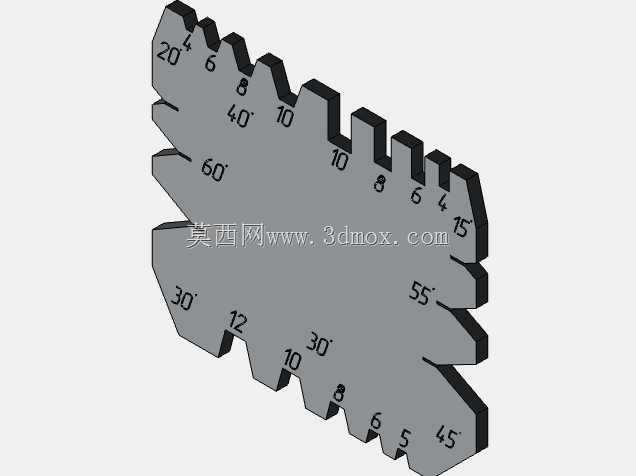

　　这套刃磨校验模板就是针对车间现场螺纹车刀刃磨的实际痛点设计的，模板本体采用平直基准边作为定位基础，使用时将刃磨完成的螺纹车刀刀杆贴合基准面，把车刀的前刀面、主切削刃分别对齐模板上对应的角度刻线与型面，就能快速判断刃磨角度是否符合加工要求，不需要反复调整角度尺的测量臂，也避免了手持角度尺测量时的基准偏移误差。模板上集成了车间常用的螺纹加工对应角度，覆盖15°、20°、30°、40°、55°、60°六个常用角度档位，其中60°对应公制普通三角螺纹的牙型角，55°对应英制惠氏螺纹、管螺纹的牙型角，30°对应公制梯形传动螺纹的牙型角，40°对应锯齿形螺纹的承载面角度，15°、20°则对应螺纹车刀的后角、副后角校验需求，工人在砂轮旁完成刃磨后，不需要移动到检验台，直接手持模板就能完成快速校验，确认角度合格后即可直接装刀加工，大幅压缩了刃磨后的校验等待时间。

　　从设计逻辑上看，这套模板没有采用复杂的可调式结构，整体为一体式平直结构，避免了活动结构长期使用后的磨损间隙导致的校验误差，模板的基准边做了加厚处理，防止长期与刀杆摩擦、磕碰后出现基准面变形，各个角度的校验型面做了内凹让位设计，校验时只有切削刃的刃口部位与模板型面接触，不会刮伤车刀的前刀面研磨面，也能避免刀杆部位的毛刺干扰角度对齐判断。在安装与使用边界上，这套模板不需要额外固定在工作台或磨床旁，整体尺寸适配车间操作人员单手握持，可直接放置在砂轮机旁的工具架上，不占用固定安装空间，适配刃磨长度在20mm到80mm之间的各类焊接式螺纹车刀、机夹式螺纹车刀片的角度校验，使用时不需要额外的紧固件或定位夹具，只要保证刀杆的定位侧面与模板基准边完全贴合，就能获得准确的校验结果。

　　实际生产场景中，这套模板尤其适合修配车间、小批量加工单元的螺纹加工工序，这类场景往往没有配备专业的刀具刃磨检测设备，工人刃磨刀具的水平参差不齐，新入职的车工也可以借助这套模板快速掌握螺纹车刀的刃磨角度要求，减少因刀具角度问题导致的螺纹报废率，在成批螺纹加工前，用模板对所有刃磨后的车刀做快速校验，也能避免整批零件因刀具角度超差出现批量质量问题。不同于实验室使用的高精度角度测量仪，这套模板的设计完全贴合车间现场的粗加工、半精加工使用场景，不需要严格的恒温、防尘环境，表面做了耐磨处理，长期接触切削液、砂轮粉尘也不会出现锈蚀或刻度磨损，日常维护只需要每班结束后擦拭干净表面的磨屑与油污即可，不需要特殊的保养流程。在刃磨梯形螺纹车刀时，工人往往需要同时校验刀尖角、左右切削刃的后角，以往需要多次调整角度尺分别测量，使用这套模板可以一次对齐完成两个角度的校验，刃磨过程中可以反复比对，逐步修磨到标准角度，避免单次修磨过量导致刀具报废。对于英制管螺纹的加工，很多车间现场没有对应的角度参考，工人容易将55°牙型角误磨成60°，导致加工出的管螺纹无法和标准管接头配合，模板上的55°型面可以直观给出参考，不需要工人记忆不同螺纹的牙型角参数，降低了螺纹加工的出错概率。
