3mm钢板激光切割折弯颗粒取暖炉结构

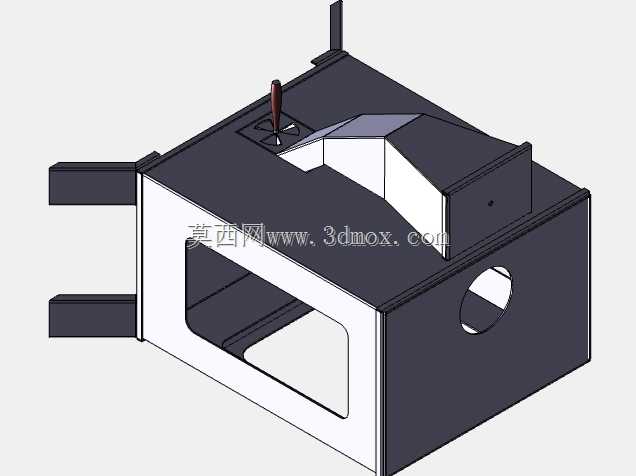

　　这款颗粒取暖炉的炉体结构采用3mm厚度钢板作为主材，整体通过激光切割下料后折弯拼接成型，没有多余的铸造或复杂机加工部件，非常适合小批量钣金加工场景落地。从结构布局来看，炉体主体为方正的箱型承载结构，两侧伸出的安装支耳用于将炉体固定在预设的安装基座上，支耳上预留的安装孔位可适配常规的膨胀螺栓或焊接固定方式，安装时不需要额外制作复杂的转接支架，能大幅降低现场安装的调整工作量。炉体正面开设的大尺寸矩形开口是燃料添加与观察口，日常使用时可通过这个开口补充木质颗粒燃料，同时观察内部燃料的燃烧状态，开口边缘做了折弯翻边处理，既提升了开口处的结构刚度，避免钢板长期受热变形，也能消除切割断面的锐边，降低操作人员磕碰划伤的风险。

　　炉体侧面的圆形开孔是烟气出口接口，接口位置经过重心校核，外接排烟管道后不会造成炉体偏载，接口内径适配常规的民用排烟管尺寸，不需要额外做变径处理即可对接现有排烟管路。顶部的调节手柄用于控制内部送风挡板的开度，通过调整挡板角度可以改变进风通道的通风面积，进而控制炉内的供氧量，实现燃烧火力的调节，手柄的安装位置处于操作人员站立时顺手可及的高度，不需要弯腰或抬手过高即可完成调节操作，操作行程经过限位设计，不会出现挡板过度翻转卡死的问题。顶部的斜向导流结构是为了引导热空气向指定方向扩散，避免热气流在炉顶局部淤积造成外壳温度过高，同时导流板的折弯角度经过优化，能让热空气沿着斜面向前下方流动，覆盖人员活动的采暖区域，提升热量的利用效率。

　　从设计思路来看，整个炉体的拆分完全遵循钣金加工的工艺要求，所有折弯边的折弯半径都适配3mm钢板的常规折弯工艺参数，不需要特殊的折弯模具即可完成加工，所有拼接位置都采用对接拼焊的结构，焊接位置都处于壳体的外侧或内侧隐蔽位置，焊后打磨处理不会影响外观平整度。炉体内部预留了足够的燃烧室空间，可容纳单次加注的颗粒燃料持续燃烧数小时，内部的承料结构与炉体外壳之间预留了空气隔热层，能降低外壳的表面温度，避免使用过程中误触造成烫伤。

　　安装边界方面，炉体主体的长宽尺寸适配常规的民用采暖安装空间，两侧支耳的间距符合常见的壁挂或支架安装的孔位要求，底部不需要额外的承重底座即可稳定放置在平整地面上，整体重量控制在单人可搬运的范围内，不需要借助起重设备即可完成安装移位。在实际应用场景中，这类钣金结构的颗粒炉可用于小型商铺、临时板房、农村自建房的局部采暖，相比传统的燃煤炉具，颗粒燃料燃烧更充分，烟气排放更低，同时钣金结构的生产周期更短，可根据不同的采暖需求快速调整尺寸规格，不需要开模即可实现小批量定制生产。结构设计上充分考虑了长期受热的变形问题，所有大平面的钢板都做了折弯加强筋处理，避免长期高温使用后钢板出现鼓胀变形，各个开孔的位置都避开了折弯应力集中区域，防止开孔处出现应力开裂的问题。
