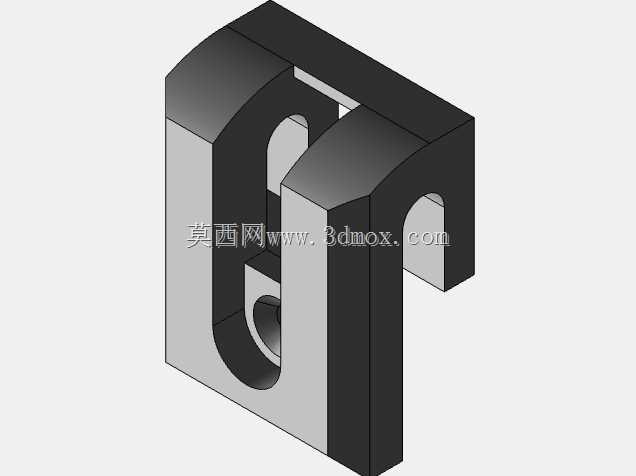

C型铁芯结构电源变压器练习构件

　　在中小功率工频电源变换场景里，这类C型对合结构的铁芯构件是绕制变压器的核心磁路载体，常见于工业控制板卡供电、小功率设备隔离电源、实验室测试电源等场景，相比传统叠片EI型铁芯，C型结构的磁路气隙更可控，装配时线圈可以预先绕制在骨架上再套装铁芯，生产装配效率更高，同时磁路闭合后的漏磁更小，适合对电磁干扰有一定要求的低压供电场景。从结构设计逻辑来看，该构件采用对称双C对合的结构形式，两个C型构件对接后形成闭合磁路，对接面需要保证足够的平面度，避免气隙过大导致空载电流升高、磁阻增加带来的效率损耗，构件上的开孔与槽位是为了适配安装固定结构，包括穿设拉紧螺栓、嵌入绝缘骨架定位凸台的位置，在设计时需要预留足够的绝缘距离，避免铁芯与绕组之间出现爬电距离不足的问题。

　　实际建模过程中，首先要确定铁芯的有效截面积，这一参数直接对应变压器的额定功率，截面积大小由硅钢片的叠厚与铁芯柱宽度共同决定，建模时需要考虑硅钢片叠装后的叠片系数，不能直接按理论实体尺寸计算磁路参数，否则实际绕制完成后变压器的带载能力会低于设计值。外形尺寸方面，这类C型铁芯的开口尺寸需要匹配绕组骨架的外径，套装间隙控制在0.2-0.5mm之间，间隙过大会导致铁芯固定后出现松动，运行时产生电磁振动噪音，间隙过小则会造成装配困难，甚至刮破绕组外层的绝缘胶带带来安全隐患。

　　安装边界上，构件外侧的平面是安装固定的基准面，通常会通过金属夹件将两个对合的C型铁芯夹紧固定，夹件的安装孔位需要与设备内部的安装支架匹配，设计时要保证铁芯固定后不会与周边的电容、整流桥等发热元器件距离过近，避免热量累积加速绝缘层老化。从功能特性来看，该结构的铁芯在绕制绕组时，可以分别在两个铁芯柱上绕制初级与次级绕组，相比单柱绕制的结构，绕组的散热面积更大，长时间带载运行时的温升更低，同时对称分布的绕组可以抵消部分磁致伸缩带来的振动，降低运行噪音。

　　设计时还需要注意铁芯拐角处的圆角处理，避免尖锐的边角在叠装过程中划破硅钢片表面的绝缘层，导致片间短路增加涡流损耗，实际加工时C型铁芯是由硅钢片卷制成型后切割而成，切割面需要做退火处理消除内应力，否则会导致铁芯的磁导率下降，空载损耗升高。在设备实际使用中，这类铁芯构件组成的变压器通常安装在设备电源输入侧，承担电压变换与电气隔离的作用，初次级之间的绝缘层需要满足对应电压等级的安规要求，铁芯本身需要可靠接地，避免静电累积或者绝缘击穿时外壳带电带来的安全风险。建模过程中对于安装孔的位置公差需要严格控制，两个C型构件对接后，孔位的同轴度要满足螺栓穿装的要求，避免强行装配导致铁芯受力变形，影响磁路的闭合效果。
