无人机大电流供电配电板结构设计

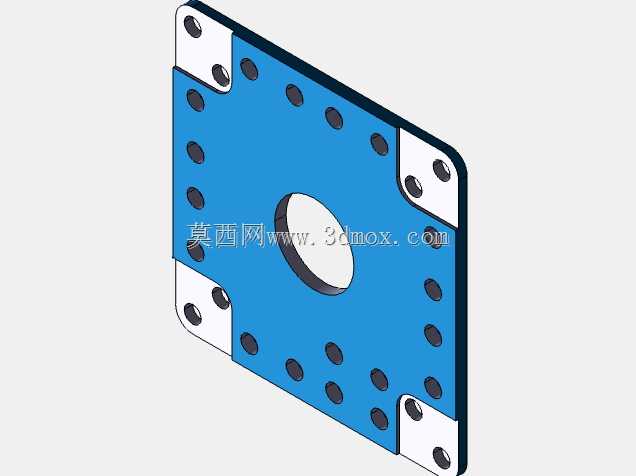

　　这款配电板的核心应用场景聚焦在大载重工业级无人机的电源分配环节，要知道多旋翼或者垂直起降固定翼无人机在满负载作业时，动力回路的瞬时电流峰值很容易突破80A，常规的分线板要么载流余量不足容易发热烧蚀，要么安装定位不准导致整机布线杂乱，维护时拆换线路耗时耗力。从结构上看，整块板采用方形切角的主体轮廓，中心预留大直径穿线孔位，方便主电源动力线从板体中心穿过直接对接分线端子，避免大电流线缆弯折半径过小导致的线芯损伤，也能减少线缆在机身上的外露长度，降低飞行过程中的风阻干扰。

　　板体四个角设计了带双安装孔的白色固定耳，固定耳和蓝色主体板之间做了台阶式限位结构，安装时不需要额外调整定位，对准机身预埋的安装柱就能直接锁付螺丝，固定耳上的两个孔位间距经过匹配计算，能抵消飞行过程中机身振动带来的连接松动风险，哪怕是在高频振动的工况下，板体也不会出现位移偏移。板体边缘均匀排布的多组小孔是分线端子的固定位，每一个孔位对应一路输出回路，孔位的排布间距留足了接线操作空间，哪怕是用带绝缘护套的大平方线缆，相邻回路的接线端子之间也不会出现绝缘距离不足的问题，避免大电流工况下的拉弧短路风险。设计阶段首先考虑的是载流能力的冗余，板体基材选用绝缘性能优异的高强度工程塑料，表面做了耐电弧处理，固定耳部分采用刚性更强的材质嵌件成型，避免螺丝锁付时出现柱体开裂的问题。安装边界上，整块板的外轮廓尺寸适配主流的大载重无人机中心架安装空间，四个固定耳的安装孔位和市面上常见的30mm、40mm中心距机架安装孔完全兼容，不需要用户额外打孔改装就能直接替换原有分线部件。中心穿线孔的直径足够容纳10AWG以上的主电源线穿过，孔边缘做了圆弧倒角处理，不会割伤线缆外层绝缘皮。

　　实际使用中，这块配电板承担的是主电源输入到各个电调、机载设备的电流分配功能，100A的额定载流能力可以覆盖8轴10公斤级载重无人机的全工况电流需求，哪怕是在满油门爬升的瞬时大电流状态下，板体自身的压降也能控制在极低水平，不会因为板体发热导致动力输出损耗。布线时主电源线从中心孔穿入后，直接固定在板体中心的主接线位，各个分路输出线顺着板体边缘的孔位就近接出，顺着机臂方向延伸到各个电调位置，整个布线走向规整，不会出现线缆交叉干扰的问题，后期检修某一路回路时，不需要拆除其他线路就能直接操作。

　　板体的厚度设计也经过权衡，过薄会导致机械强度不足，在振动工况下容易出现板体开裂，过厚则会增加不必要的整机重量，影响无人机的有效载荷，最终选定的厚度既满足了结构强度要求，也把自身重量控制在合理范围内，不会给飞行带来额外负担。固定耳的位置做了下沉式设计，锁付螺丝后螺丝头不会突出板体表面，避免和上层安装的飞控、GPS等机载设备出现干涉，板体表面的蓝色涂层不仅有标识作用，也能提升基材的耐候性能，在高低温环境下都能保持稳定的绝缘性能和结构强度，不会因为高空低温环境出现材质脆化的问题。边缘的分线孔位全部做了去毛刺处理，穿线固定时不会划伤线缆，每个孔位对应的回路位置都预留了标识空间，方便组装时标记各个回路对应的机臂编号，减少组装时的接线错误概率。
