驱动马达控制转接电路板结构设计

　　在小型自动化执行单元、桌面级运动模组、教学实验平台这类需要小功率马达精准驱动的场景里，这类集成式驱动转接板的使用频率极高，它承担着主控信号转接、功率回路接线规整、驱动模块承载的核心作用，避免了零散飞线带来的信号干扰、接线松脱、维护困难等实际工程问题。从结构设计来看，整块板采用矩形PCB作为承载基底，板体四角预留了标准安装孔位，孔位间距适配常见的20mm、40mm铝型材安装槽，也可直接通过铜柱固定在设备内部的安装平面上，安装时不需要额外做异形开孔，适配性较强。

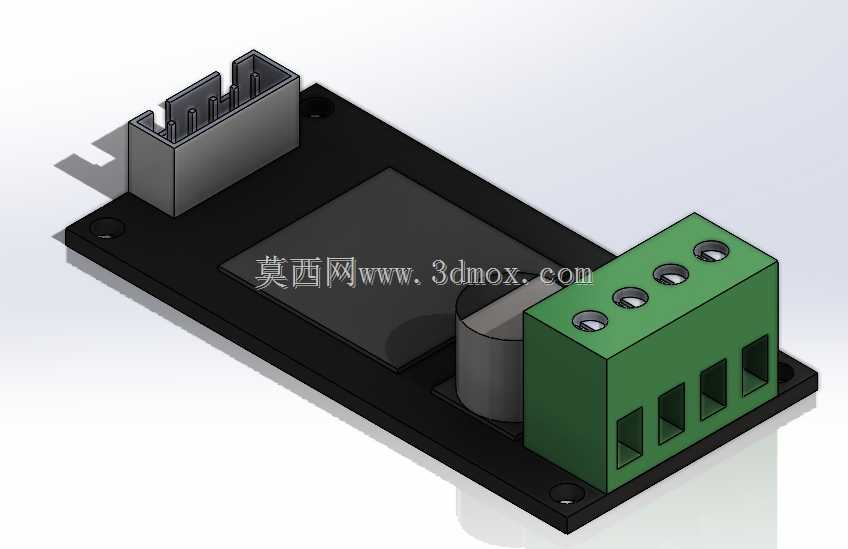

　　板体一侧布置了绿色栅栏式接线端子，端子共设置4个接线位，每个接线位配备带压线螺丝的接线口，可直接接入0.5-2.5平方毫米的多股铜芯线，用于连接马达动力线、外部电源输入线路，栅栏式的结构设计能够增大不同接线位之间的电气间隙，避免大电流工况下出现拉弧短路问题，端子底部与PCB板采用波峰焊固定，抗拉扯能力远高于普通插针式接线件，能够承受设备运行过程中产生的持续振动，不会出现接线松脱导致的动力中断。

　　与接线端子相对的另一侧布置了灰色排针插座，插座采用防呆结构设计，插针间距为标准2.54mm，可直接对接主控板输出的排线，不需要额外焊接飞线，能够快速完成主控信号与驱动回路的连接，排针插座的外壳做了加高处理，插拔排线时能够承受更大的按压力度，不会出现焊盘脱落的问题。板体中部预留了大面积的芯片安装位，可直接贴合安装驱动主芯片，芯片周边预留了电容、电阻等被动元件的贴装位置，其中靠近接线端子的位置预留了圆柱形电解电容的安装空间，用于滤除电源回路中的纹波，保证驱动芯片供电稳定，避免马达启停时的电压波动干扰主控信号。板体边缘做了圆角处理，避免安装时划伤操作人员手部，同时也能减少板边应力集中导致的PCB开裂问题。

　　从实际使用的角度出发，这类驱动转接板的结构设计充分考虑了现场接线的操作空间，接线端子的螺丝口朝向板体外侧，接线时不需要倾斜螺丝刀即可完成压线操作，排针插座的位置也预留了足够的手指操作空间，插拔排线时不会被周边元件干涉。在安装边界上，板体整体厚度不超过15mm，安装后不会占用过多的设备内部空间，可直接嵌入到小型设备的控制仓内，接线完成后所有线缆都可顺着板体边缘整理固定，不会出现线缆杂乱堆积的问题。在设计过程中，所有元件的布局都遵循了强弱电分离的原则，动力接线端与信号排针端分别布置在板体两侧，中间通过驱动芯片形成隔离，最大程度减少动力回路对信号回路的电磁干扰，保证马达驱动信号的稳定性，避免出现马达抖动、失步等控制异常问题。板体表面的焊盘都做了加大处理，大电流回路的走线宽度也做了加宽，能够承载最高5A的持续电流，可适配12V、24V规格的小型直流驱动马达，满足小型传送带、旋转工作台、微型舵机平台这类负载的驱动需求。
