内孔切槽专用机夹式铣刀结构设计

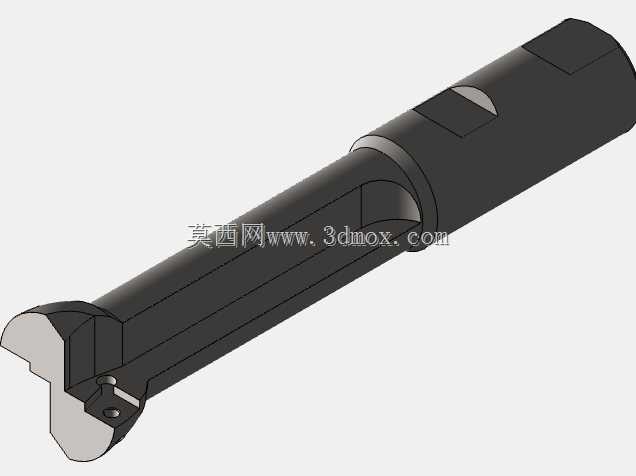

　　这款内孔切槽铣刀主要面向中小直径内孔的环槽、退刀槽加工场景，在液压阀块内孔密封槽加工、传动零件内孔卡簧槽加工、泵体内孔油槽加工等工序中应用广泛，区别于外圆切槽刀具，这类刀具需要深入工件内孔完成切削，对刀杆刚性、排屑空间、刀片定位精度都有更严苛的要求。从结构设计来看，刀杆整体采用圆柱直柄设计，柄部直径与工作段直径保持一致，可适配标准弹簧夹头、液压刀柄等常规铣削夹持结构，安装时无需额外定制变径套，夹持悬伸可根据内孔加工深度灵活调整，刀杆柄部预留的扁位结构可适配侧固式刀柄，在大切深、高进给的重载切削场景下能避免刀柄打滑，保障切削扭矩稳定传递。

　　刀头部位采用机夹式刀片安装结构，刀片通过沉头螺钉压紧在刀座定位面上，定位面设计有与刀片匹配的V型贴合结构，可消除刀片安装间隙，重复定位精度控制在0.02mm以内，刀片磨损后可快速更换，无需重新对刀，能大幅减少换刀辅助时间，相比整体焊接式铣刀，刀杆可重复使用，能有效降低刀具使用成本。切削刃部分采用径向伸出设计，切削刃宽度与目标槽宽匹配，切削刃前角设计为8度正前角，可降低切削阻力，减少加工过程中的切削热累积，后角设计为6度，避免刀具后刀面与已加工内孔表面发生摩擦，保障槽壁表面粗糙度。

　　刀杆内部设计有内冷通道，冷却液可从刀柄尾部直通刀头切削区域，在加工深孔槽时可直接将高压冷却液喷射到切削刃与工件接触位置，及时带走切削热量，同时将切屑从内孔中冲出，避免切屑堆积在槽内刮伤已加工表面，也能减少切屑对刀片的二次磨损。刀杆工作段设计有两处避让平面，一方面可减轻刀杆整体重量，降低主轴转动惯量，另一方面在加工临近孔底的槽位时，可避免刀杆与孔底端面发生碰撞，拓展刀具的加工适用范围。从安装边界来看，刀杆总长控制在120mm，工作段有效切削长度为80mm，可适配最大加工深度70mm的内孔槽加工，最小可加工内孔直径为20mm，切削刃最大切深可达5mm，可覆盖常规机械加工中绝大多数中小直径内孔槽的加工需求。

　　在实际切削应用中，这款刀具可适配碳钢、不锈钢、铝合金等多种常见工件材料，加工碳钢时线速度可控制在120-150m/min，每齿进给0.1-0.15mm/z，加工不锈钢时可适当降低线速度至80-100m/min，配合内冷供给可实现稳定的连续切削，刀片采用硬质合金涂层材质，具备良好的耐磨性与抗冲击性能，可应对断续切削场景下的冲击载荷，比如在加工带有交叉油孔的内孔槽时，刀片不会因为断续切削出现崩刃问题。刀杆材料采用合金结构钢经调质处理，整体硬度达到HRC42-45，具备良好的刚性与韧性，在悬伸长度达到4倍刀杆直径时，依然能保持稳定切削，不会出现明显的振刀问题，可保障槽宽尺寸精度与槽侧壁的表面质量。在结构细节设计上，刀片压紧螺钉采用内六角花型结构，相比普通内六角螺钉可承受更大的拧紧扭矩，避免切削过程中螺钉松动导致刀片移位，刀头部位的排屑槽采用大圆弧过渡设计，切屑可顺着排屑槽顺利排出，不会在刀头位置形成积屑瘤，保障切削过程的稳定性。
