电源变压器用钣金安装固定支架结构

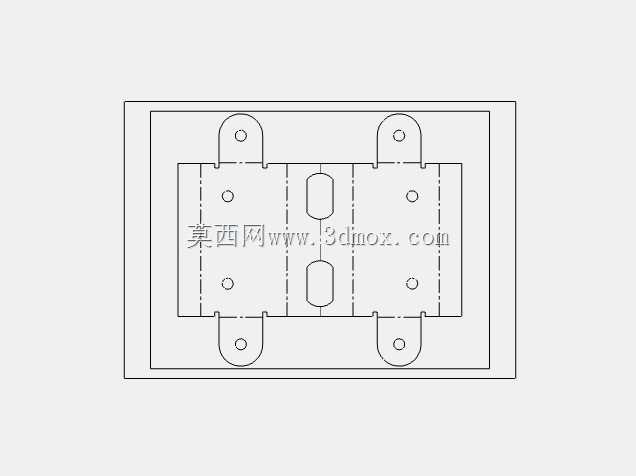

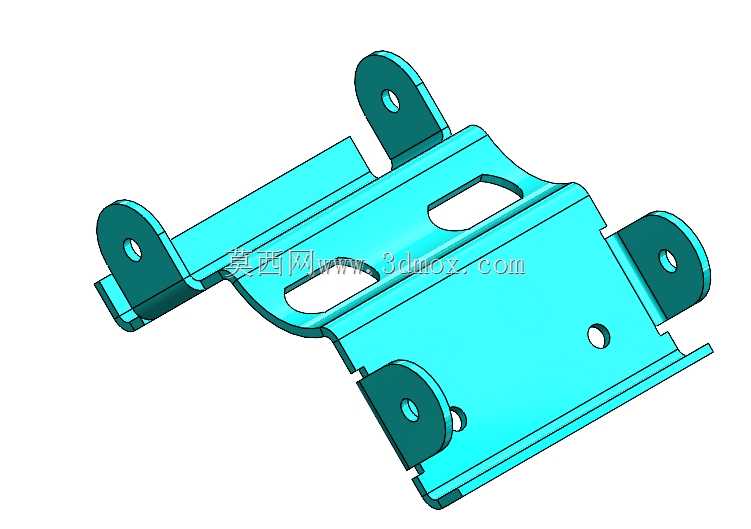

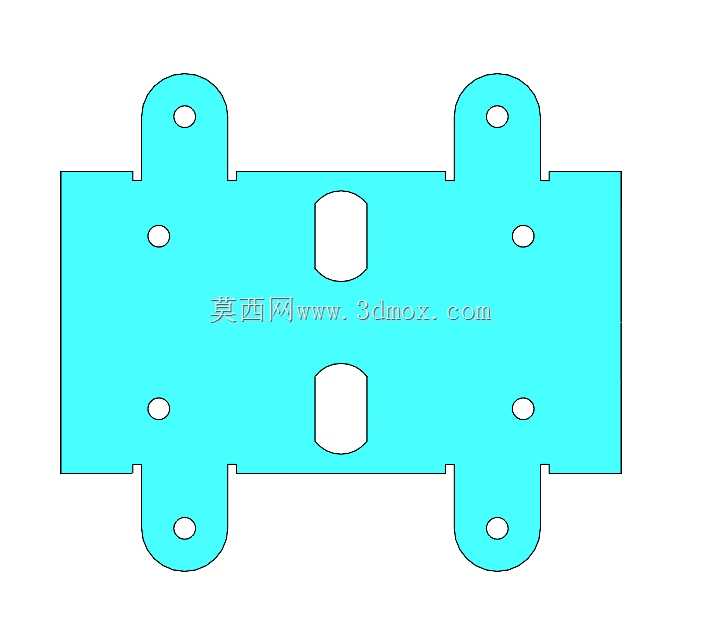

　　在中小功率工频电源变压器的整机装配环节，这类钣金支架是承担核心承载与定位功能的结构件，日常多应用于工业控制电源柜、小型机电设备内置电源模块、户外低压配电终端的变压器安装场景，替代传统的塑料固定座与简易焊接支架，解决变压器长期运行下的振动松脱、散热间隙不足、安装对位偏差等实际工程问题。从结构功能来看，该支架采用一体化钣金折弯成型工艺，主体承载面为平整托板结构，可直接贴合变压器底部的安装基面，托板上预留的两个长圆形腰孔，是为了适配不同安装孔距的同功率段变压器，允许装配时存在±2mm的横向对位调整量，避免因变压器壳体注塑或铁芯叠装公差导致的孔位错位问题；托板上的单个圆孔为接地螺钉固定位，可直接将变压器壳体与支架导通，再通过支架的安装耳接入设备整机接地排，省去额外的接地跨接线，简化装配工序。

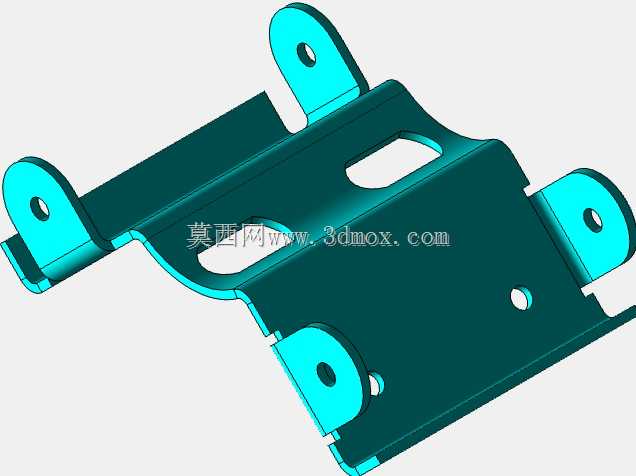

　　支架四周延伸出的四个带孔安装耳，分别向不同方向折弯抬升，每个耳片上的通孔均为穿装M4固定螺钉设计，其中三个耳片的折弯高度一致，对应设备内部安装梁的基准面，剩余一个耳片的折弯角度做了15度的偏置，是为了避让变压器侧面的接线端子排，防止装配时螺钉与接线端子的金属部分发生安全距离不足的问题。设计这类支架时，首先要确认变压器的整机重量与运行振动幅值，1.5mm厚度的冷轧钢板选型，刚好适配重量在1.2kg以内的小型电源变压器，既不会因板材过薄导致长期承重下的板面变形，也不会因板材过厚增加不必要的材料成本与折弯加工难度；所有折弯边的内R角均按板材厚度的0.5倍设计，避免折弯处出现应力集中开裂的问题，同时所有外露边缘都做了压毛边处理，防止装配作业时划伤操作人员的手部，也避免刺破变压器外层的绝缘包裹层。

　　从安装边界来看，该支架的整体横向安装跨度为86mm，纵向跨度为62mm，安装耳的抬升高度为18mm，安装后变压器底部与设备安装基面之间会留出12mm的间隙，这个间隙一方面可以为变压器底部提供自然通风散热的通道，避免变压器运行热量直接传导到设备壳体上形成局部高温，另一方面也可以容纳变压器底部引出的低压侧接线，防止导线被压在变压器与安装面之间造成绝缘层破损。在实际装配场景中，这类支架不需要额外的焊接工序，所有结构都通过钣金冲压、折弯一次成型，加工一致性好，适合批量生产时的快速装配，四个安装耳的孔位与设备内部的安装柱对位后，直接打螺钉即可完成固定，不需要额外制作定位工装；支架表面做蓝锌钝化处理，可适应常规工业环境下的防腐蚀需求，在湿度不超过85%的室内设备环境中，不会出现锈蚀导致的固定强度下降问题。

　　很多结构设计人员在做变压器安装结构时，容易忽略支架与接线端子的避让距离，或是将安装孔全部设计为圆孔导致装配公差无法吸收，这款支架的腰孔设计与偏置耳片结构，正是针对这些常见的装配痛点做的优化，在实际生产线装配时，可将单台变压器的安装对位时间缩短近40%，同时也降低了售后维护时的拆卸难度，不需要完全松开所有螺钉即可微调变压器的接线角度。
