高压四法兰连通式工业阀体结构

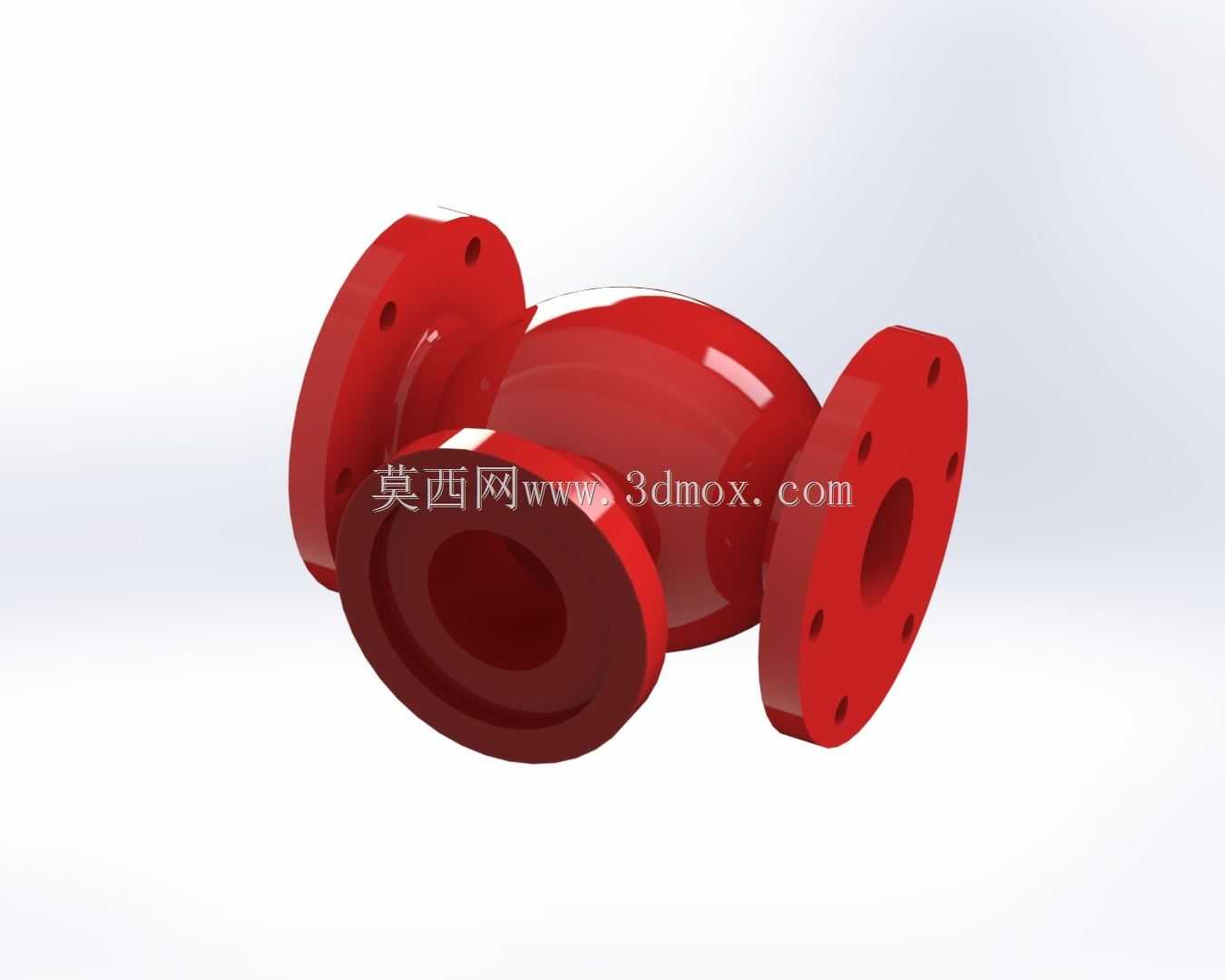

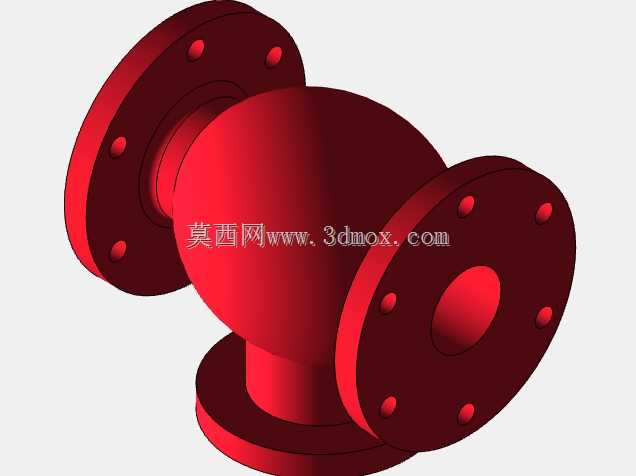

　　在石化、煤化工、高压流体输送的管廊系统里，这类多法兰连通阀体的选型与结构设计，直接决定了整条管线的运行稳定性与维护成本。不同于常规两通式的截断类阀体，这款四端口结构的阀体，核心是实现三路流体的汇通或者分流，球形的中心腔体不是随意做的造型——做过流体仿真的工程师都清楚，直角转折的腔道会在拐角处形成明显的湍流区，不仅会带来额外的压损，长期运行时含杂质的流体冲刷拐角壁面，很容易出现局部冲蚀减薄，提前引发泄漏风险，而球形过渡的腔体可以让流体在转向时顺着弧面平滑导流，把局部流速差控制在合理区间，既降低了管路系统的压力损失，也能延长阀体本身的使用寿命。

　　从安装边界来看，四个法兰端的密封面都做了凸台加工，法兰盘上的螺栓孔是均匀圆周排布的，对接时不需要刻意调整周向角度就能对齐螺孔，现场安装的容错率更高，这种设计在高空管廊、狭窄设备间的施工场景里优势很明显，能减少现场配管的调整工作量。法兰的密封面粗糙度、螺栓孔的位置度都是按照高压管路的配合要求设计的，对接时配合金属缠绕垫片或者高压橡胶石棉垫，就能满足Class600压力等级下的密封要求，不会因为压力波动出现密封面渗漏的问题。

　　设计这类阀体的时候，首先要核算的是腔体壁厚，球形结构本身的承压能力比同壁厚的直角方腔要高30%左右，所以在满足高压强度要求的前提下，球形腔体可以适当控制壁厚，降低整个阀体的自重，不管是运输还是现场吊装，都能减少配套的起重成本。三个侧向法兰和一个端向法兰的接口位置，都做了局部加厚的过渡处理，避免法兰和腔体连接的位置出现应力集中——毕竟管路运行时会有温度变形带来的附加应力，还有流体水锤带来的瞬时冲击载荷，应力集中的位置很容易在交变载荷下出现疲劳裂纹，过渡圆角的设计就是把这些局部应力分散开，提升长期运行的结构可靠性。

　　从实际应用场景来说，这类阀体通常用在高压流体的分配节点，比如化工反应釜的进料汇流段，把不同管路的反应介质均匀导入反应釜，或者在高压循环水系统里做分流，把循环水分配到不同的冷却支路。球形中心腔的容积比直角转折的腔体更大，流体在腔体内有短暂的缓冲空间，能削弱上游泵组带来的流体脉动，让下游管路的流量更平稳，减少脉动带来的管路振动，避免长期振动导致法兰螺栓松动。

　　建模的时候要特别注意几个尺寸的配合：首先是法兰端的止口尺寸，要和对接管道的法兰止口完全匹配，不然安装时会出现密封面错位；其次是四个法兰端面的相对垂直度，要是两个对接法兰的端面不平行，螺栓紧固的时候会给阀体带来额外的装配应力，运行时很容易在应力最大的位置开裂；还有腔体内部的流道过渡面，不能有建模留下的棱角或者台阶，不然实际生产铸造的时候会出现粘砂，加工时如果没打磨干净，这些凸起的位置就会成为冲蚀的起始点，用不了多久就会磨穿壁面。

　　另外，这种紧凑的球形结构阀体，占用的安装空间比同通径的三通加弯头的组合结构要小很多，在布局紧凑的工业装置区，能节省不少管路布置空间，减少不必要的弯头、短节配件，也能减少整个管路的泄漏点——毕竟管路系统里每多一个连接点，就多一个潜在的泄漏风险点，一体化的多通阀体把几个连接功能集成在一个部件上，从本质上降低了泄漏概率。阀体的外表面没有多余的凸台或者造型，都是平滑的弧面，做防腐涂层的时候更容易覆盖均匀，不会出现涂装死角，在户外或者腐蚀环境里使用时，防腐层的使用寿命更长，减少后期的维护补涂工作量。

　　在做结构强度校核的时候，除了常规的内压强度计算，还要考虑法兰螺栓预紧力带来的局部压应力，确保法兰颈部的压应力在材料许用应力范围内，不会因为螺栓拧得过紧导致法兰颈部变形。同时要核算不同温度下的热膨胀量，确保阀体和连接管道的热变形差在补偿范围内，不会因为热胀冷缩把法兰接口拉裂。
