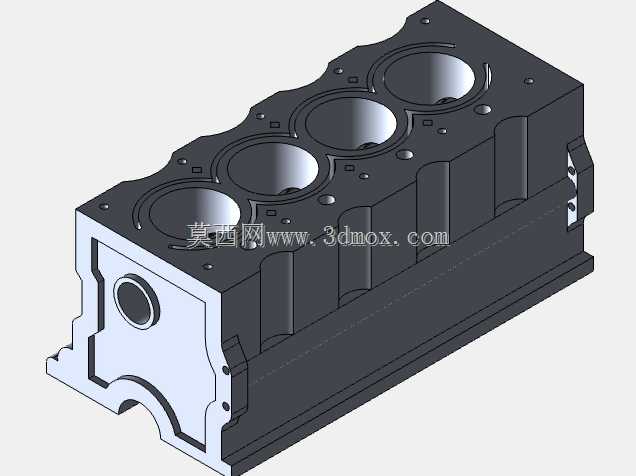

直列四缸内燃机气缸体结构三维数模

　　在商用车动力总成、小型工程机械动力单元、固定式发电机组的内燃机开发环节，气缸体是整台动力设备的承载基体，所有曲柄连杆机构、配气机构、冷却润滑系统附件都要以它为安装基准，建模时首先要锚定的就是整机布置的核心边界。这款直列四缸结构的缸体，采用整体式龙门结构设计，区别于平分式缸体的弱刚性特点，曲轴安装座面下沉至缸体底面以下，能承受更高的爆发压力，适配1.6L-2.4L排量区间的自然吸气或低增压内燃机，多用于轻型载货车辆、非道路小型工程机械以及备用柴油发电机组的动力配置。

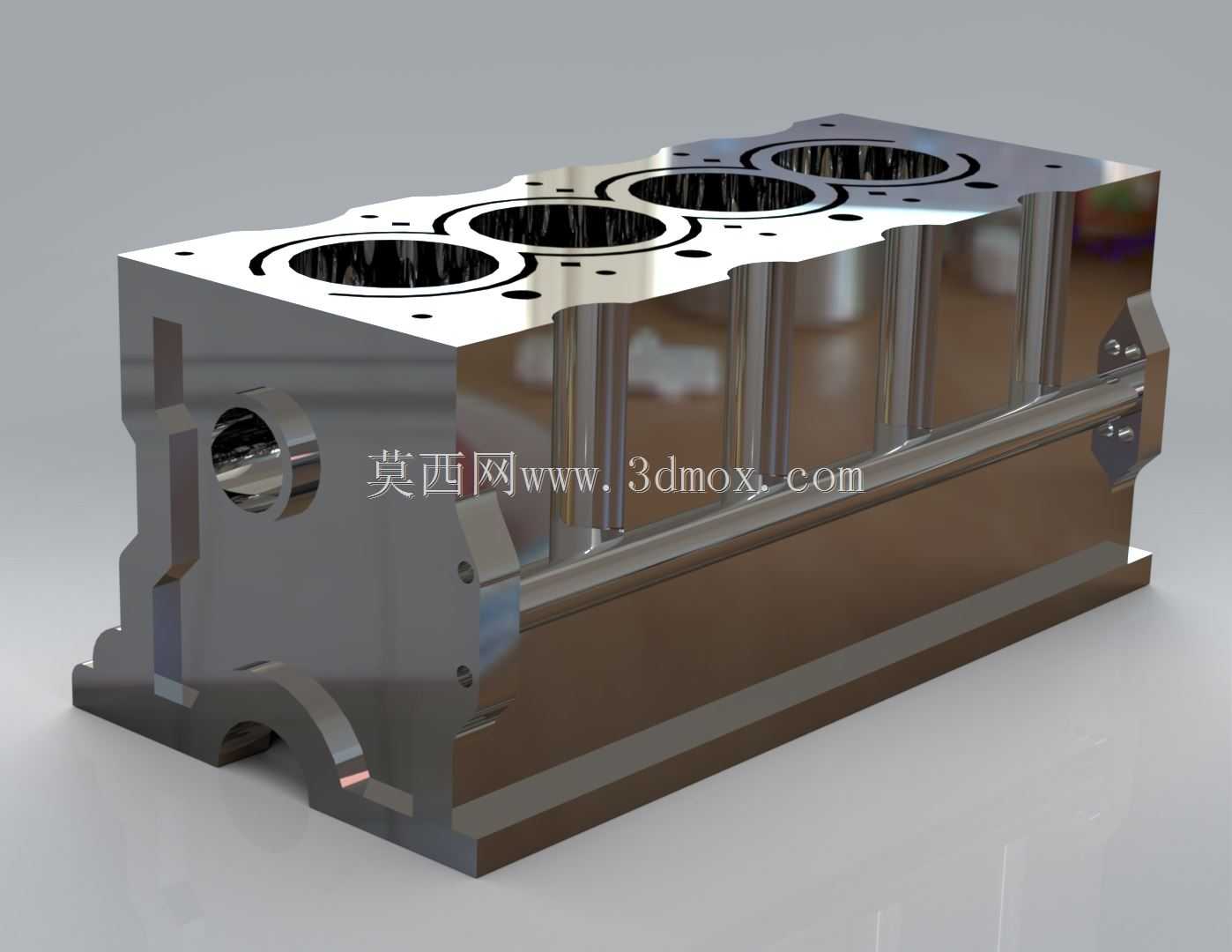

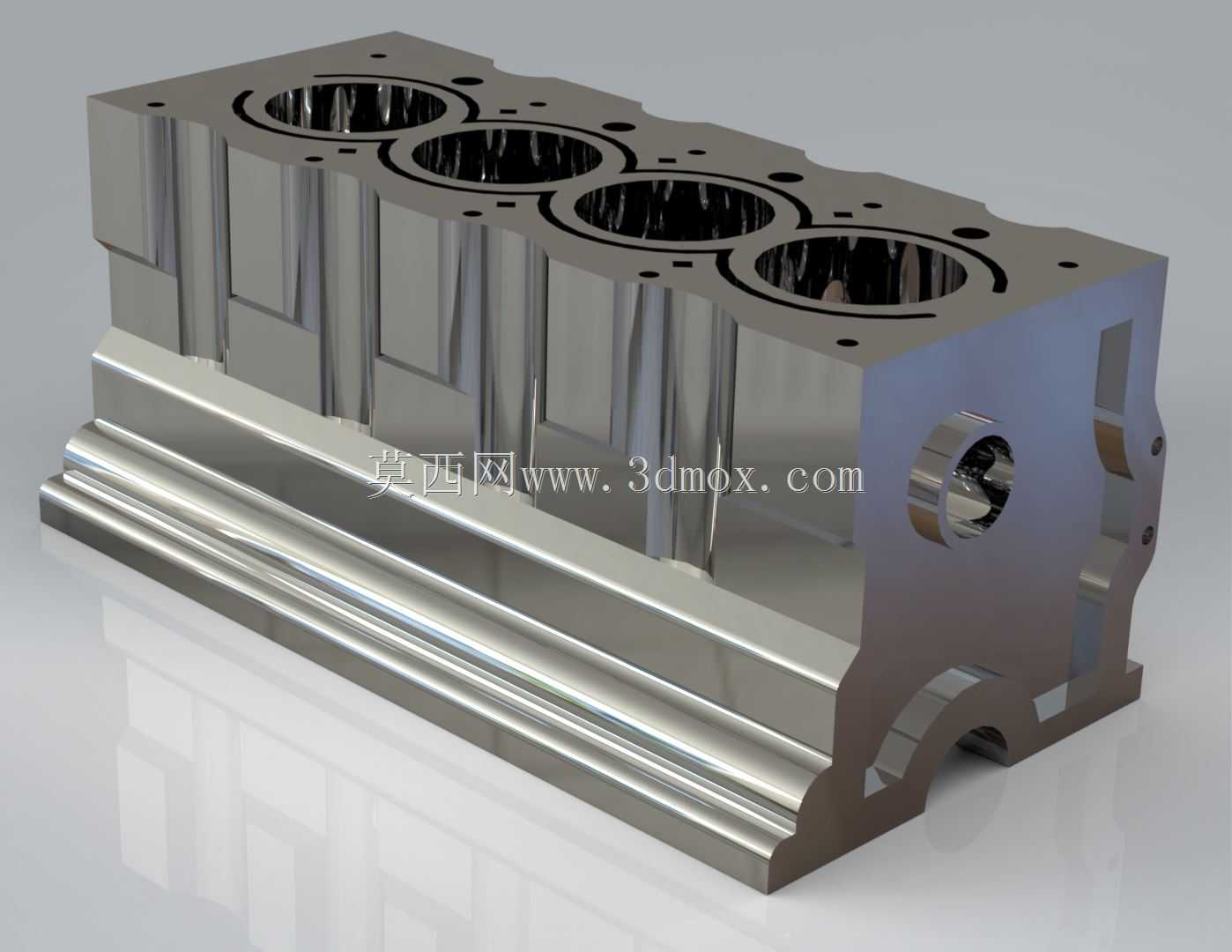

　　建模过程中首先要确认的是气缸中心距参数，四个缸孔沿曲轴轴线方向等距排布，中心距的取值直接决定了缸体总长度，同时要预留足够的缸间壁厚，既要满足缸套压装后的过盈配合强度，也要给缸间冷却水道留出流通截面，避免高负荷工况下出现缸间热变形不均导致的拉缸故障。缸孔部分采用湿式缸套的安装设计，缸套安装止口的同轴度、圆柱度公差在建模时要提前标注装配基准，缸套上沿的缸盖安装面要布置均匀的螺栓孔，螺栓孔的位置要避开缸盖鼻梁区的冷却水道，同时保证缸垫压紧力均匀分布，避免燃气冲蚀缸垫。

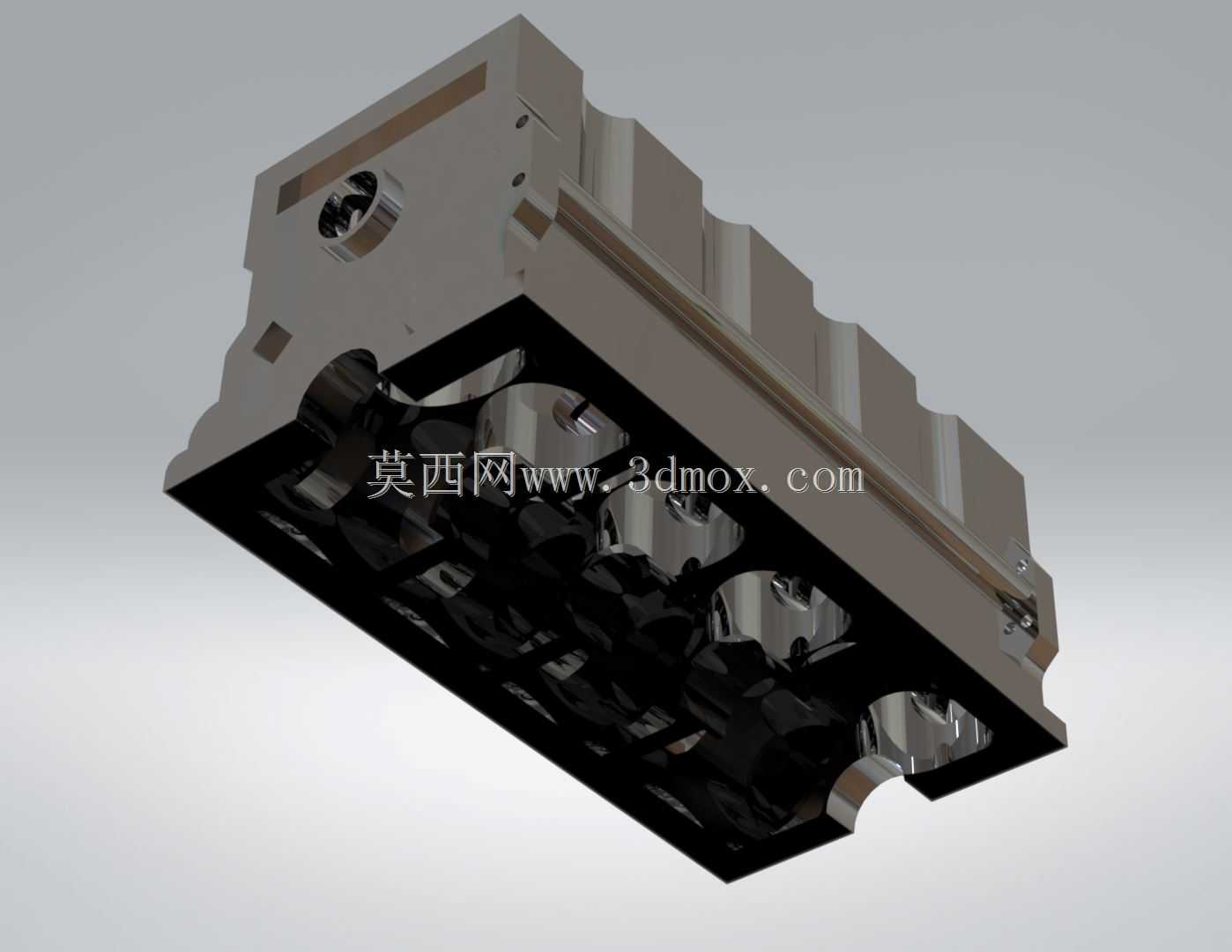

　　缸体下半部分的曲轴箱结构，集成了五道主轴承座，主轴承盖采用横向螺栓加纵向定位销的固定方式，建模时要严格保证主轴承孔的同轴度公差，每道轴承座的宽度要匹配对应曲轴主轴颈的长度，同时在轴承座上方设计主油道的连通孔，压力机油从机油泵泵出后进入缸体侧面的纵向主油道，通过各分支油道分别输送到曲轴主轴承、凸轮轴轴承、活塞冷却喷嘴位置，油道的孔径要根据各润滑点的机油流量需求计算确定，避免出现远端润滑点供油压力不足的问题。

　　冷却系统的水道设计采用缸体周向环绕结构，冷却水从缸体前端的水泵入口进入，沿缸体两侧的水套分别流向各缸周围，再通过缸体顶面的通水孔进入缸盖水套，建模时要注意水套拐角处的圆角过渡，避免出现冷却死区导致局部过热，同时在缸体侧面预留水温传感器、放水开关的安装螺纹孔，位置要选在水套流通顺畅的区域，保证水温检测的准确性。

　　缸体的前端面集成了正时机构、水泵、机油泵的安装定位面，各安装面的平面度、定位销孔的位置度要严格按照装配基准设定，前端的油封安装座要预留曲轴前油封的压装空间，保证油封与曲轴轴颈的同轴度，避免出现机油渗漏问题。缸体后端面则匹配飞轮壳、变速器的安装接口，螺栓孔的排布要对应飞轮壳的安装点位，同时预留曲轴后油封的安装位置，后端面的止口尺寸要与飞轮壳的定位止口过盈配合，保证曲轴与变速器输入轴的同轴度。

　　缸体的左右两侧分别设计了机油滤清器安装座、发电机支架、空调压缩机支架、起动机的安装凸台，所有安装凸台的加强筋结构要在建模时做应力仿真优化，避免附件工作时的振动导致凸台根部开裂。油底壳安装面位于缸体最下端，采用整体式平面设计，密封胶槽的截面尺寸要匹配密封胶的打胶量，同时在油底壳安装面的最低位置预留机油回油孔，保证缸盖处回流的机油能顺畅回到油底壳，避免出现机油滞留导致的呼吸气带油问题。

　　建模时还要考虑加工工艺的可行性，所有需要机加工的面都要预留拔模斜度，铸造圆角的取值要符合砂型铸造的工艺要求，避免出现铸造尖角导致的应力集中，缸体壁厚要尽量均匀，减少铸造过程中的缩松、气孔缺陷，同时在缸体的关键受力位置布置加强筋，在保证整体刚性的前提下尽可能降低缸体自重，提升内燃机的功重比。对于维修场景的适配，建模时预留了缸套拆装的操作空间，主轴承盖采用可拆卸结构，方便后续的曲轴维修更换，侧面的工艺孔既可以作为铸造时的清砂孔，也可以在后续改装时作为辅助系统的取油、取水接口。
