法兰安装式气缸泄压阀结构设计

　　在气动控制系统的管路布局中，泄压类元件的安装可靠性直接决定整套气动回路的压力安全阈值，这款带圆形法兰安装基座的泄压结构，主要适配中小缸径直连式气缸的缸体端部安装场景，常见于轻工自动化生产线的气动执行端、小型空压站的支路压力泄放工位，以及气动工装夹具的压力保护回路中，当气缸腔体内的压缩空气压力超过设定安全值时，该结构可自动开启泄放通道，将多余压力排出至大气侧，避免缸体超压引发密封件损坏、活塞杆推力过载甚至缸体爆裂的风险。

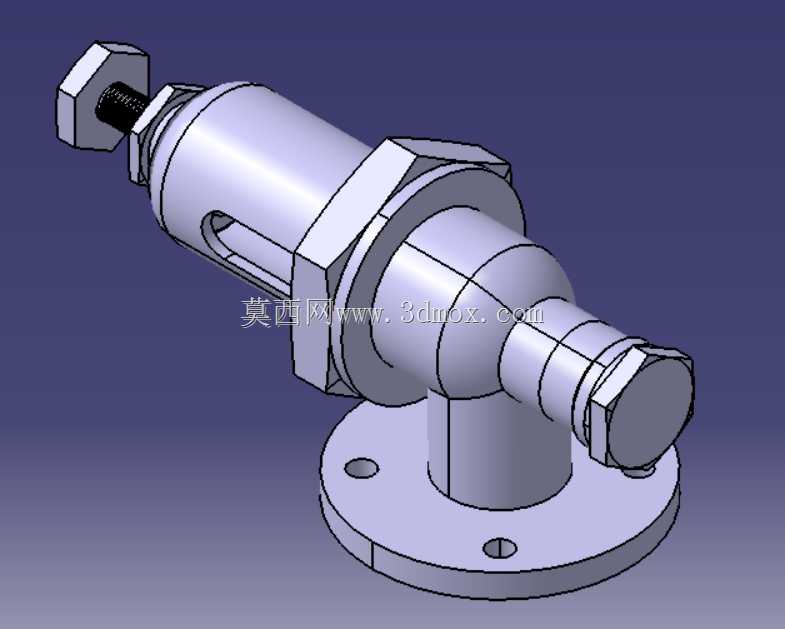

　　从结构设计逻辑来看，整个阀件采用直角式流道布局，垂直方向的法兰基座用于和气缸缸体的预设安装面贴合固定，法兰盘上开设两个对称分布的光孔，可通过内六角螺栓完成与缸体的刚性连接，安装时需在法兰结合面加装耐油橡胶密封垫，保证压力介质不会从安装结合面泄漏；水平方向的主体腔体集成了压力感应、阀芯导向、调节锁定三个核心功能模块，端部的六角调节结构可通过旋转改变内部弹簧的预压缩量，以此设定泄压动作的开启压力值，调节到位后可通过锁紧螺母固定调节位置，避免设备运行过程中因振动导致压力设定值漂移。

　　阀芯部分采用锥面密封结构，相比平面密封形式，锥面配合的密封比压更高，在低压泄放工况下也能保证可靠的密封性能，不会出现微漏导致的压力缓慢下降问题；阀芯导向段与腔体之间采用小间隙配合，既保证阀芯动作时的同轴度，避免卡滞，又能减少加工时的精度控制难度，导向段侧面开设的平槽结构用于连通泄放通道，当阀芯被高压介质顶起时，压缩空气可通过平槽快速流向侧部的出气接头，实现快速泄压，避免压力上升速度超过泄放速度导致的超压风险。侧部的出气接口采用外螺纹快插式结构，可直接连接标准气动软管，将泄放的压缩空气引导至设备外部的安全区域，避免高压气体直接喷射在设备内部或操作人员附近引发安全隐患。

　　从安装边界尺寸来看，法兰盘的外径设计为适配常见的63mm以下缸径气缸端盖尺寸，两个安装孔的中心距与标准气缸端盖的安装孔位完全匹配，无需额外加工转接板即可完成安装；整个阀件的轴向长度控制在较短范围内，安装后不会过多占用气缸端部的轴向空间，适合在布局紧凑的自动化设备内部使用，不会和周边的导轨、传感器、管路接头产生运动干涉。在实际选型应用时，需要根据气缸的工作压力范围匹配对应刚度的调压弹簧，这款结构的弹簧腔预留了足够的调节行程，可覆盖0.1MPa到0.8MPa的常用气动工作压力区间，满足大部分常规气动回路的泄压保护需求；同时整个阀件的过流截面经过计算匹配，在额定泄放流量下不会出现节流导致的背压过高问题，保证泄压动作的响应速度，当压力回落至设定的回座压力值时，阀芯可在弹簧力作用下快速回位密封，不会出现持续泄放导致的气源浪费问题。结构建模过程中，所有配合面的公差都按照气动元件的通用公差标准设定，安装法兰的平面度、阀芯导向孔的圆柱度、密封锥面的粗糙度都做了对应要求，既保证零件加工时的工艺可行性，不需要过高的加工精度即可满足使用要求，又能保证装配后的动作可靠性，不会出现加工误差导致的卡滞、密封失效问题。
