斜置操作面钣金钢机柜结构设计

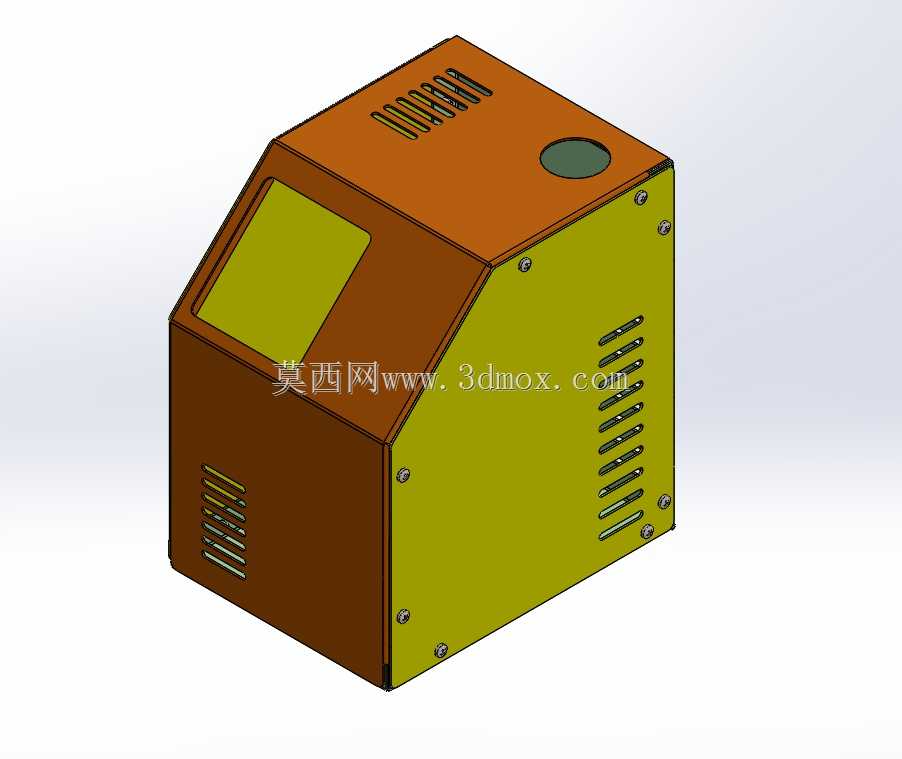

　　这款斜置操作面的钣金钢机柜，主要面向小型工业控制、桌面式电源调压、小型检测设备的集成安装场景，常见于车间工位旁的小型电控单元、实验室测试台配套供电柜体、小型加工设备的独立控制箱等使用场景，区别于传统立式落地柜的大尺寸设计，这款柜体采用紧凑式桌面/小平台安装的尺寸规划，整体占用安装面的长宽尺寸控制在300mm至400mm区间，高度控制在350mm左右，能够直接放置在工作台面、设备侧方的小尺寸安装平台上，不需要额外开挖地面安装孔，也不需要预留大面积的柜体排布空间，适配空间局促的工位电控改造、小型设备独立电控配套的需求。

　　从功能特性来看，柜体采用分体式钣金拼接结构，侧面板、斜置操作面板、顶面、后板均为独立钣金件，通过沉头螺丝完成拼接装配，所有拼接边都做了折边压筋处理，既能够提升单块钣金的结构刚度，避免薄板受力产生凹陷变形，也能在拼接时形成自然的密封止口，减少灰尘、切削液飞溅进入柜体内部的概率。斜置的操作面板区域预留了显示屏、操作按钮的安装开孔位，倾斜角度设置在30度左右，操作人员站立或者坐姿操作时，视线能够自然垂直落在操作面上，不需要刻意低头或者抬手调整视角，长时间操作的疲劳度远低于垂直面板的小型柜体。顶面预留的圆形开孔为散热风扇安装位，可根据内部元器件的发热功率选配120mm规格的轴流风扇，配合侧面板、后板上开设的多组长条形通风栅，形成下进风上出风的散热风道，通风栅的开孔方向做了朝下倾斜的冲压处理，能够避免上方滴落的液体直接顺着栅格流入柜内，同时栅条的宽度控制在3mm以内，满足电气柜体的防异物触碰安全要求，防止操作人员手指误触内部带电部件。

　　设计过程中优先考虑了钣金加工的工艺可行性，所有钣金件的折弯半径都匹配常规1.2mm至1.5mm冷轧钢板的折弯参数，没有设计过小的折弯边或者特殊角度的弯折结构，常规数控折弯设备即可完成加工，不需要定制特殊折弯模具。所有安装螺丝的孔位都做了同轴度公差预留，拼接时不需要反复调整孔位对齐度，装配效率能够提升30%以上；柜体内部预留了两层安装板的固定螺柱位置，底层可安装变压器、接线端子排等较重的元器件，上层可安装控制板、小型继电器等轻量化部件，安装板的固定孔位采用长圆孔设计，可根据元器件的实际尺寸调整安装位置，适配不同的元器件排布需求。柜体底部预留了四个橡胶减震脚的安装孔位，安装减震脚后既能够垫高柜体，让底部形成进风空间辅助散热，也能够缓冲设备运行时的振动，避免内部元器件受振动影响出现接线松动、焊点脱落的问题。

　　从安装边界来看，柜体后侧预留了线缆进出的敲落孔位，可根据走线方向选择左侧、右侧或者后侧的敲落孔开孔，不需要现场额外钻孔走线；柜体的所有外露钣金边缘都做了去毛刺、钝化处理，装配和后期维护时不会划伤操作人员的手部。斜置面板和顶面的拼接处做了排水斜面设计，即使有少量液体溅落到柜体顶面，也会顺着斜面流向柜体后侧，不会堆积在操作面板的接缝处渗入柜内。侧面板的通风栅位置避开了内部元器件的安装区域，不会出现元器件遮挡通风栅影响散热的问题，同时通风栅的排布位置也考虑了钣金的结构强度，开孔区域没有延伸到钣金的折弯边附近，避免开孔后钣金刚度下降产生变形。

　　这款柜体的结构设计没有采用复杂的焊接工艺，所有部件都通过螺丝拼接完成，后期维护时只需要拆下对应侧的面板即可检修内部元器件，不需要整体拆解柜体，大幅降低了后期维护的难度。整体的色彩分区设计也兼顾了实用需求，操作面板区域采用辨识度更高的配色，能够让操作人员快速定位操作区域，侧面板和主体部分的配色采用低饱和度的工业配色，适配车间、实验室的整体环境风格，不会因为色彩过于鲜艳造成视觉疲劳。
