壁挂式电气控制防护钣金外壳结构

　　这款钣金结构的电气防护外壳，主要面向工业现场低压配电、小型设备控制回路的承载防护需求，常见于车间生产线旁的本地控制单元、小型电源变送模块的外置防护、楼宇配电间末端回路的封装场景，替代传统明装接线盒的防护短板，适配多尘、存在少量溅水的工业现场环境。从结构设计逻辑来看，整体采用冷轧钢板折弯拼接的成型方案，摒弃了复杂的焊接结构，多数拼接位采用折弯卡扣配合拉铆固定，既减少焊接变形带来的平面度误差，也能在后期维护时快速拆解侧板更换内部元器件。

　　外壳的安装边界预留了充足的适配空间，背部设计有四个挂装孔位，孔位间距符合常规电气柜体壁挂安装的通用尺寸规范，可直接固定在墙面或设备机架的标准安装梁上，不需要额外定制转接支架；柜体内部净空尺寸预留了常规小型断路器、开关电源、接线端子排的安装位置，两侧预留的走线槽位宽度可容纳直径10mm以下的多组控制线缆进出，底部的敲落孔可根据现场走线方向灵活开孔，避免现场施工时二次切割破坏柜体防护层。

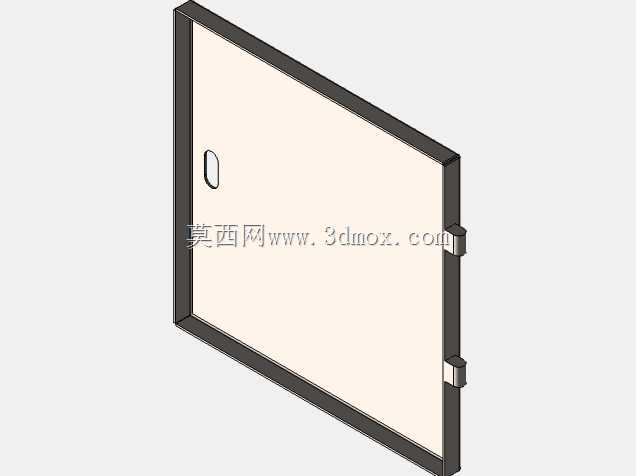

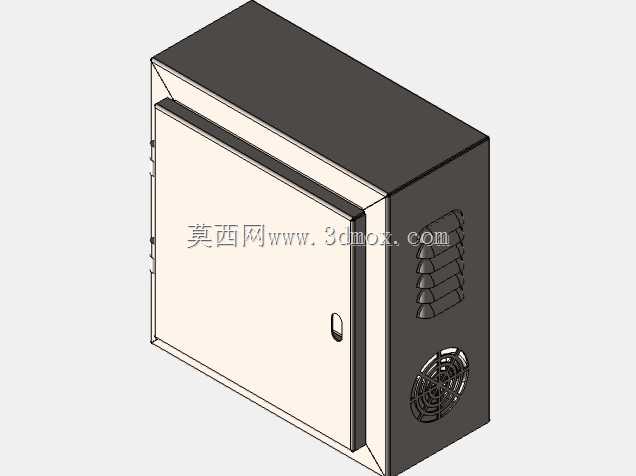

　　功能特性上，柜门采用单侧铰链铰接结构，铰链处预留了1.5mm的装配间隙，可抵消钣金折弯的角度误差，保证柜门开关顺畅无卡滞，柜门与柜体贴合处设计有一圈翻边结构，关闭时可形成迷宫式密封结构，阻挡大颗粒粉尘直接进入柜体内部；柜门上的锁具采用通用型圆柱锁，锁舌转动行程适配柜门与柜体的搭接量，关闭后可将柜门与柜体牢牢锁紧，避免现场非授权人员随意开启触碰内部带电部件。散热结构的设计充分考虑了内部元器件的发热需求，柜体侧面上方开有三组百叶通风口，通风口的百叶向下倾斜45度，可在保证通风面积的同时避免上方滴落的液体直接进入柜体内部，柜体侧面下方安装有轴流风机的安装位，安装位周围设计有凸起的加强筋，可避免风机运行时的振动引起柜体钣金共振产生噪音，风机位与上方百叶窗形成上下对流的散热风道，内部空气可从下往上流动带走元器件工作产生的热量，保证内部元器件工作在允许的温度范围内。

　　设计过程中充分考虑了钣金加工的工艺性，所有折弯内角均预留了与板材厚度匹配的折弯R角，避免折弯时出现板材开裂问题，所有外露边缘均做了压边处理，去除锋利的切割毛边，避免装配和维护人员操作时被划伤；柜体表面采用静电喷塑处理，涂层厚度均匀，可适应工业现场的弱腐蚀环境，延长柜体的使用寿命。从安装适配性来看，这款外壳的门板开合角度可达到120度以上，完全打开后不会遮挡内部元器件的操作空间，接线端子排安装位距离柜门的距离预留了足够的接线操作空间，不需要探入柜体深处即可完成线缆的压接与固定；柜体内部的安装板采用可拆卸设计，可先将元器件在安装板上完成接线装配后，再整体推入柜体内部固定，大幅降低现场装配的难度。
