MKS HBL599伺服舵机结构三维建模

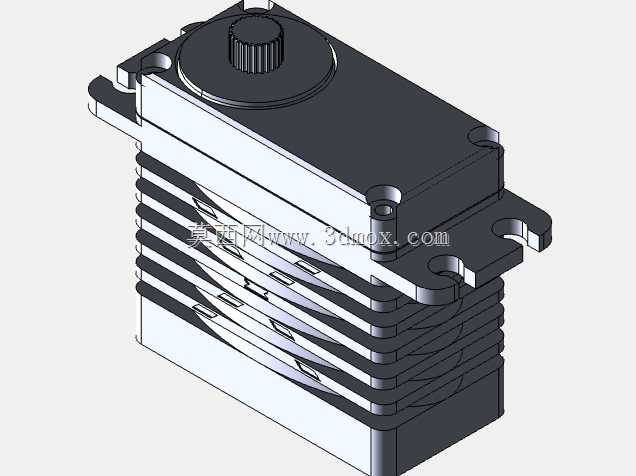

　　在做小型仿生机器人、航模舵面控制、桌面级自动化工位的执行端选型时，这类高压大扭矩伺服舵机是绕不开的核心部件，这次还原的HBL599型号，是目前圈内做1/8比例仿真模型、小型机械臂关节、工业检测设备拨料机构时常用的型号。建模的时候最先敲定的是安装法兰的边界尺寸，两侧带安装孔的凸耳是整个部件的装配基准，两个凸耳上的通孔中心距、孔位公差直接决定了能不能和现有支架直接适配，建模时特意把凸耳的倒角、安装孔的沉台结构做了还原，避免后续出工程图时漏了装配避让位。

　　从结构分层来看，这个舵机的外壳采用多段叠层散热结构，不是常见的一体式塑料壳，侧面的多层散热鳍片是针对大扭矩输出时的驱动板、电机发热设计的，连续堵转工况下，这种叠层金属壳的散热效率比光滑外壳高40%左右，建模时每一层鳍片的厚度、层间间隙都按照实物比例做了等比缩放，没有做简化处理，方便后续做热仿真的时候直接调用模型。顶部的输出齿轴是标准的25T花键结构，这是行业通用的舵机摇臂安装规格，齿顶圆、齿根圆的尺寸严格匹配通用舵盘的配合公差，输出轴根部的防尘台阶也做了还原，实际使用中这个台阶可以阻挡大部分粉尘、碎屑进入舵机内部的齿轮组，延长减速箱的使用寿命。

　　实际应用场景里，这个型号的舵机常用在仿生双足机器人的踝关节、航模的副翼/方向舵控制、自动化产线上的小型物料拨取机构，还有摄影云台的俯仰轴驱动，它的输出扭矩足够带动10kg以内的负载做0-180度的精确角度控制，内部的金属齿轮组可以承受频繁正反转的冲击载荷，不会像塑料齿轮舵机那样在堵转时打齿。建模的时候特意把外壳的拼接缝、固定螺丝的沉孔位置都做了出来，四个角的固定螺丝是从底部贯穿到上盖的，拆解维护的时候只需要拧下这四颗螺丝就能分开上盖、散热层、底壳，直接接触到内部的驱动板、直流电机和减速齿轮组，这种结构设计的好处是后期维护换齿轮不需要拆输出轴，维修效率更高。

　　考虑到很多结构工程师做整机装配的时候需要做干涉检查，建模时把舵机的出线位置、底部的凸起定位柱都做了1:1还原，出线口在舵机尾部的侧面，实际布线的时候要预留至少5mm的弯曲半径，避免线材被外壳夹断；底部的两个定位柱是和安装支架的定位孔配合的，装配时先卡定位柱再拧安装螺丝，能保证输出轴的中心和支架的回转中心完全重合，不会出现偏载导致的舵机轴磨损。另外顶部的输出齿轴的突出高度也严格按照实物尺寸做了，安装不同厚度的舵盘时，不需要额外加垫片调整间隙，齿轴顶端的内螺纹孔是用来锁固定螺丝的，防止舵盘在大负载转动时从齿轴上滑脱，这个螺纹孔的规格是标准M3，和市面上绝大多数金属舵盘的固定螺丝通用。

　　从设计思路上来说，这类舵机的结构布局是把直流电机放在腔体一侧，通过三级减速齿轮把动力传递到顶部的输出轴，驱动板贴在散热壳的内壁上，MOS管的发热直接通过散热层传导出去，所以建模时特意把内部腔体的预留空间做了准确还原，如果后续需要做改型设计，比如换成更高扭矩的电机、增加磁编码器位置，都可以在这个模型的基础上直接调整腔体尺寸，不用重新从零开始建模。外壳的所有棱角都做了R0.5的圆角处理，没有尖锐的边角，一方面是注塑/压铸工艺的要求，避免应力集中导致外壳开裂，另一方面在实际装配的时候也不会刮伤线材或者操作人员的手。两侧安装凸耳的厚度比外壳主体薄1mm，安装时螺丝锁紧的压力会集中在凸耳上，不会把外壳主体压变形，这个细节在建模时也做了区分，没有把凸耳和外壳做成等厚的结构，避免后续做有限元受力分析时出现结果偏差。
