600W法兰安装交流伺服驱动电机结构

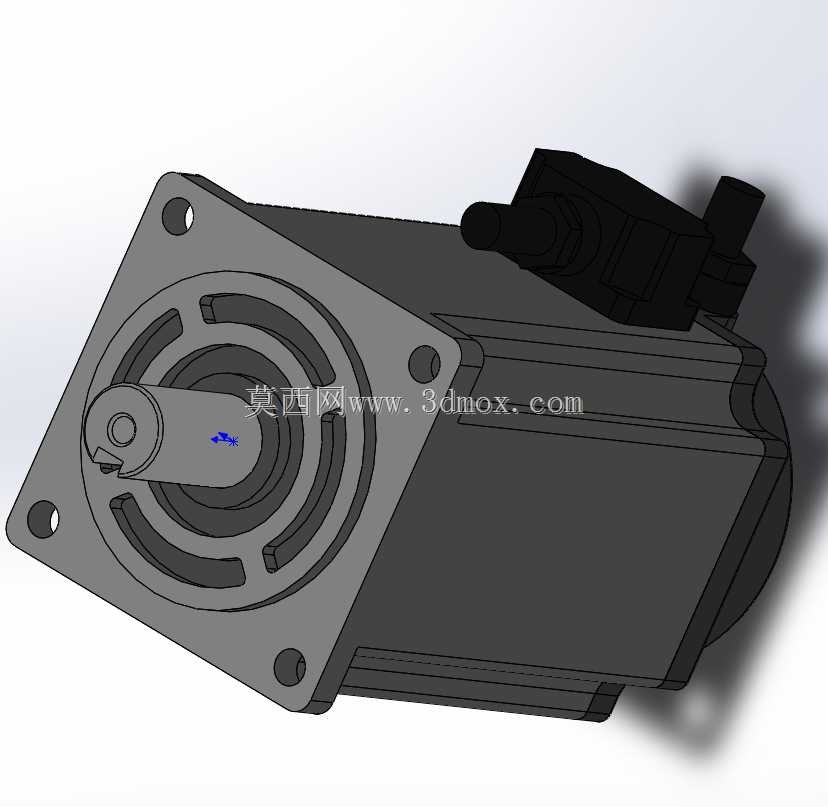

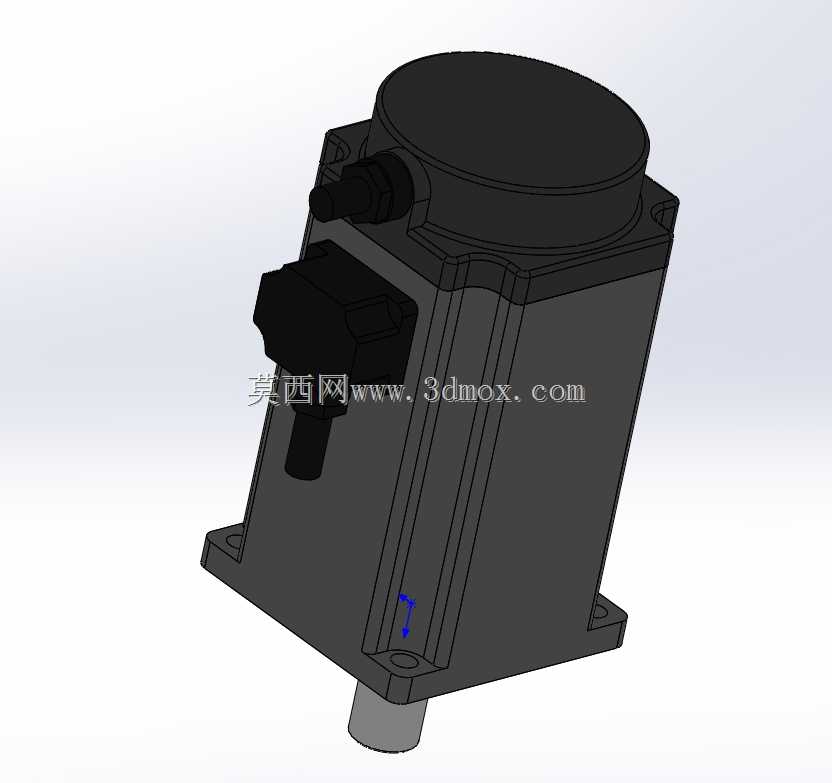

　　这款600W额定功率、1.91N·m额定转矩的伺服电机，是自动化传动链路里的核心执行部件，在3C电子装配工位的小型滑台驱动、包装机械的拉膜辊传动、非标自动化设备的点位定位轴上都有广泛适配空间，区别于普通异步电机的开环运行逻辑，这类伺服电机依靠闭环位置反馈可以实现微米级的定位精度，在需要频繁启停、正反转切换的工况下能保持稳定的转矩输出，不会出现普通步进电机的丢步问题。从结构设计来看，这款电机采用方形法兰安装端面，端面上预留四个对称分布的安装通孔，安装时可以直接通过螺栓锁紧在设备的安装立板或者减速箱输入侧端面上，法兰止口的尺寸公差按照h7级精度设计，装配时能保证电机输出轴与从动轴的同轴度，避免偏心带来的轴承额外负载，延长电机使用寿命。输出轴采用单键槽设计，轴端预留中心工艺孔，既可以通过键连接传递转矩，也能适配抱紧式联轴器的安装需求，轴伸长度经过严格校核，既保证联轴器的有效配合长度，又不会因为轴伸过长导致悬臂负载过大，影响电机前轴承的使用寿命。电机本体采用方形拉伸铝壳结构，外壳表面做了阳极氧化处理，既可以减轻整机重量，又能通过铝壳的散热特性把电机运行时定子产生的热量快速散发出去，机壳的四个边角做了圆角过渡处理，避免装配时尖锐边角划伤操作人员，也能减少设备运行过程中磕碰带来的外壳变形。电机尾部的反馈元件安装腔与动力接线腔做了分隔式设计，避免动力线的电磁干扰影响编码器的信号传输，接线座采用侧向出线结构，相比尾部出线的设计可以缩短电机轴向的安装占用空间，在安装空间局促的小型设备内部更易布局，接线端子做了防呆设计，现场接线时不会出现相序接反的问题，降低现场调试的出错概率。从安装边界来看，这款电机的法兰安装面到输出轴端面的距离、机壳的截面尺寸都经过标准化设计，可以直接替换同功率段同安装尺寸的其他品牌伺服电机，不需要对设备的安装板做二次加工，在旧设备升级改造时能大幅缩短改造周期。

　　电机前轴承采用深沟球轴承与推力轴承组合的配置，既可以承受径向的传动带拉力或者齿轮啮合的径向力，也能承受一定的轴向负载，在垂直安装的工况下也能稳定运行，不会因为轴系自重导致轴承窜动。定子绕组采用F级绝缘设计，允许的最高运行温度可以达到155摄氏度，在设备长时间连续运行的工况下，绕组温升不会超过绝缘等级的允许范围，避免绝缘老化导致的电机烧毁问题。转子部分做了高精度动平衡校正，平衡等级达到G2.5级，电机在额定转速3000转运行时不会出现明显的振动，传动过程中噪音控制在60分贝以内，适合在对噪音有要求的洁净车间设备上使用。

　　在实际选型适配时，需要注意这款电机的额定转矩是1.91N·m，搭配3倍过载能力可以应对短时的冲击负载，比如传送带启动时的静摩擦力负载、丝杆传动时的快速进给冲击，但是选型时需要核算负载的折算转矩，不要让电机长时间在过载区间运行，避免过热损坏。安装时要保证安装面的平面度公差不超过0.05mm，否则会导致电机法兰面受力不均，运行时出现振动异响，连接联轴器时要保证径向跳动不超过0.02mm，角度偏差不超过0.5度，过大的同轴度误差会导致电机轴承受额外的交变应力，长期运行会出现轴承抱死、输出轴断裂的问题。

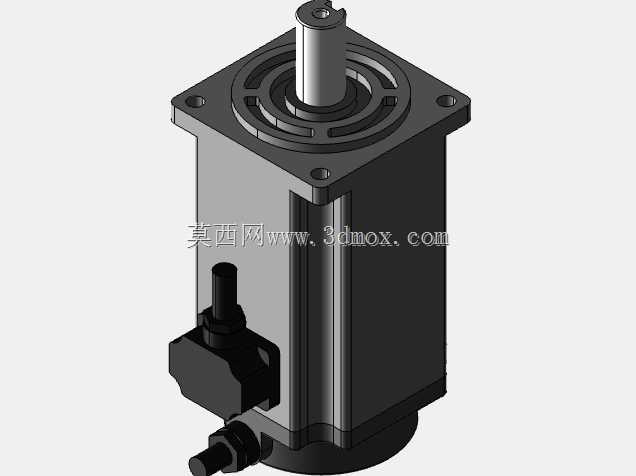

　　这款电机的三维结构完整还原了实物的所有安装特征，包括安装孔的位置尺寸、轴伸的键槽尺寸、接线座的外形尺寸，在做设备整体结构设计时，可以直接导入装配体中做干涉检查，提前排查安装时可能出现的空间冲突问题，比如电机与设备护罩的间隙、接线时的线缆弯曲半径预留、维护拆卸时的操作空间预留，不需要设计师再手动测绘实物尺寸，大幅缩短结构设计的周期。在做传动链路仿真时，也可以依托这个模型的质量属性参数，核算整个传动系统的转动惯量，匹配合适的伺服驱动器参数，保证设备运行时的动态响应速度满足工艺要求，比如在飞剪设备、追切设备这类需要高动态响应的工况下，准确的转动惯量参数是伺服增益调整的核心依据，能避免调试时出现过冲、震荡的问题。
