八芯圆形麦克风接插件结构设计

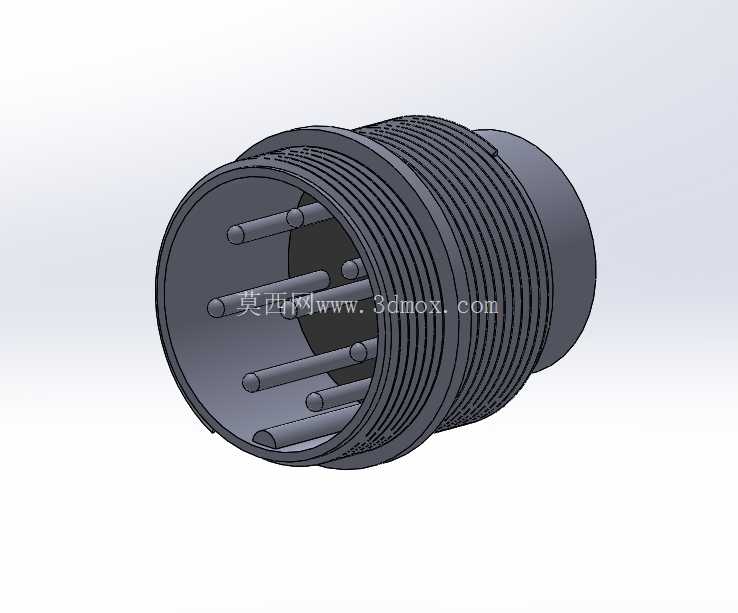

　　这类八芯圆形麦克风连接器，常见于专业音频设备、工业声纹采集终端、车载通讯模组的信号传输链路中，核心作用是实现麦克风阵列与后端处理电路的稳定物理连接与信号导通，避免多通道音频信号传输过程中出现串扰、接触不良、松脱脱落等问题。从结构设计来看，整体采用圆柱形螺纹对接结构，外壳表面设置连续外螺纹，对接时可通过螺纹旋合实现轴向锁紧，相比直插式接头，抗振动、抗拉扯性能更优，能适配户外演出设备、工业检测设备这类存在频繁移动、工况振动的使用场景。

　　插针端采用圆周均匀排布的八根金属插针，插针伸出长度经过匹配设计，对接时可实现逐次接触，避免带电插拔过程中出现信号短路，每根插针对应独立的信号传输通道，可同时传输多组麦克风模拟信号、偏置电压以及屏蔽接地回路，满足多通道麦克风阵列的接线需求。外壳外侧的滚花结构并非装饰设计，而是为了徒手旋合操作时增加摩擦力，无需借助扳手等工具即可完成对接锁紧，在设备调试、现场布线场景下能大幅提升装配效率。插针所在的基座采用绝缘耐温材质，将每根金属插针完全隔离，相邻插针之间的绝缘间隙经过计算，可满足音频信号传输的耐压要求，避免相邻通道之间出现信号串扰，同时基座与金属外壳之间设置定位台阶，装配时可实现精准限位，避免插针出现偏心、歪斜问题。

　　从安装边界来看，这类连接器通常采用面板开孔安装方式，外壳尾部设置限位法兰，安装时从面板外侧穿入安装孔，通过尾部的锁紧螺母将连接器固定在设备面板上，安装孔直径需匹配外壳螺纹段的外径，预留足够的装配间隙，同时要考虑尾部接线的弯折半径，避免线缆过度弯折导致芯线断裂。设计这类连接器三维模型时，首先要确定对接端的插针分布圆直径，保证公母头对接时插针与插孔的同轴度误差在允许范围内，螺纹段的螺距、牙型要匹配通用音频连接器的标准规格，保证同规格的公母头可以实现互换对接。外壳的壁厚需要兼顾结构强度与轻量化需求，过薄会导致螺纹受力后出现滑牙，过厚则会增加整体重量与材料成本，滚花段的长度要满足徒手操作的握持需求，通常覆盖手指接触的主要区域即可。

　　插针的根部需要设置倒刺结构，与绝缘基座装配时可实现轴向固定，避免插拔过程中插针出现后退、移位问题，插针的头部做圆弧导向处理，对接时可顺利导入对应的插孔内，降低对接时的对位难度。在实际项目应用中，这类连接器常作为设备的外接音频接口，模型可直接用于设备面板的开孔干涉检查、布线空间校核，提前验证连接器安装后与周边结构件的间隙是否满足装配要求，避免后期开模后出现安装干涉问题。同时在做设备整体装配仿真时，可模拟连接器的对接过程，验证螺纹旋合行程是否足够，插针对接深度是否满足接触可靠性要求，排查结构设计中存在的潜在风险。
