带显示屏按键的物联网控制终端结构设计

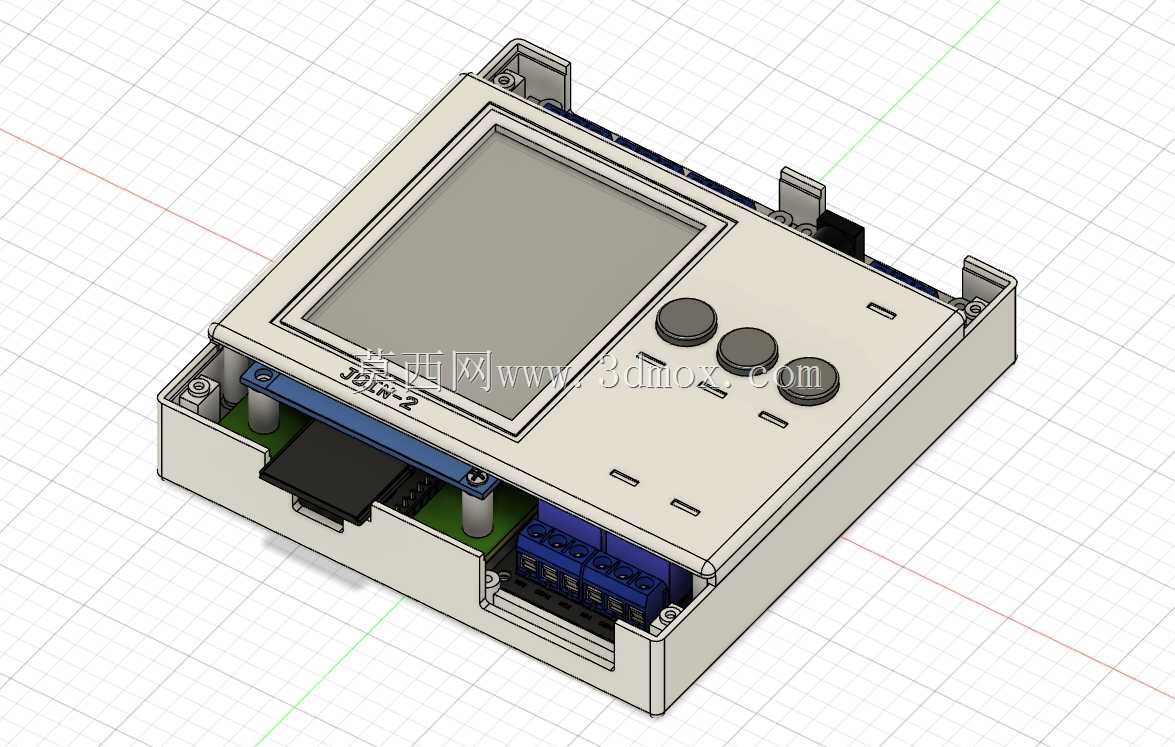

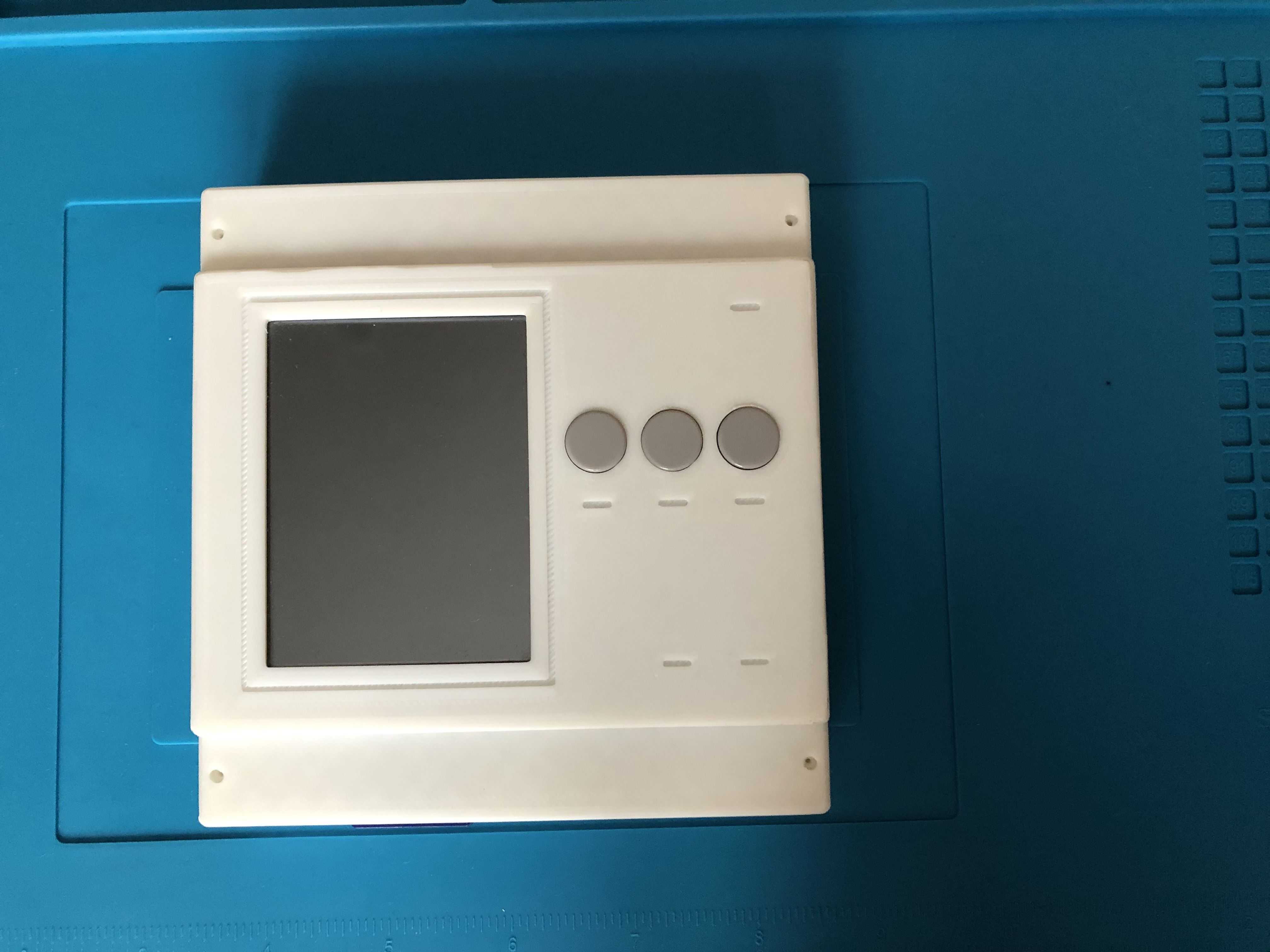

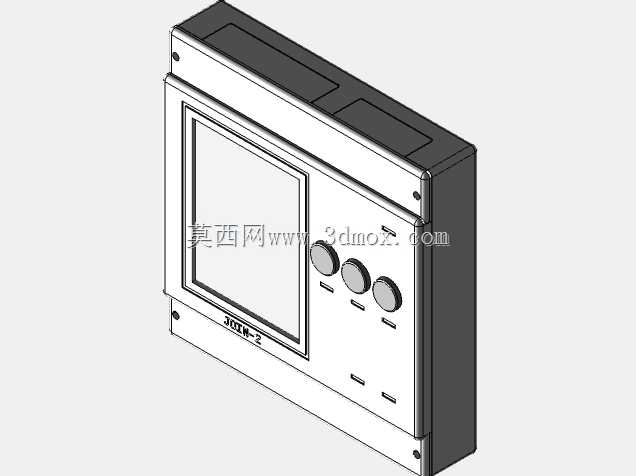

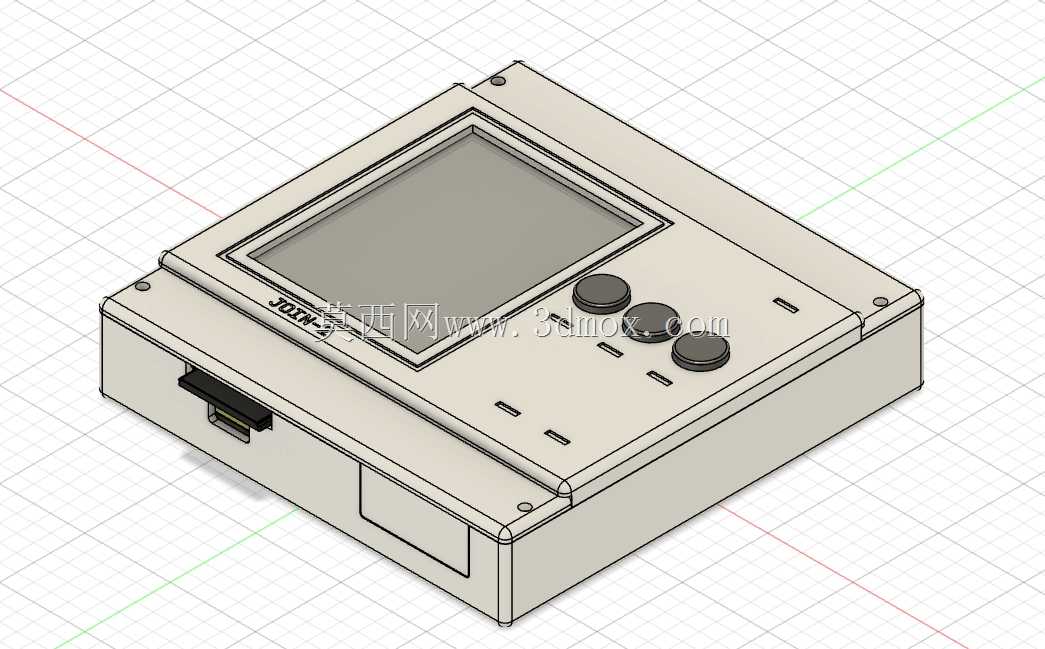

　　这款物联网控制终端的结构设计，核心围绕嵌入式硬件的集成安装需求展开，整体采用壁挂式薄型盒体结构，适配室内墙面、设备机柜侧装等多种安装场景，可作为小型物联网节点的本地交互终端使用，承担数据显示、参数设置、本地触发控制等实际功能。从结构布局来看，盒体采用上下分壳的卡扣加螺丝固定形式，前壳预留了矩形显示屏安装窗口，窗口边缘做了0.8mm的承托台阶，可直接贴合固定1.8寸TFT显示屏，屏幕排线可通过壳体内侧的走线槽延伸至主板安装位，避免排线挤压弯折造成的接触不良。

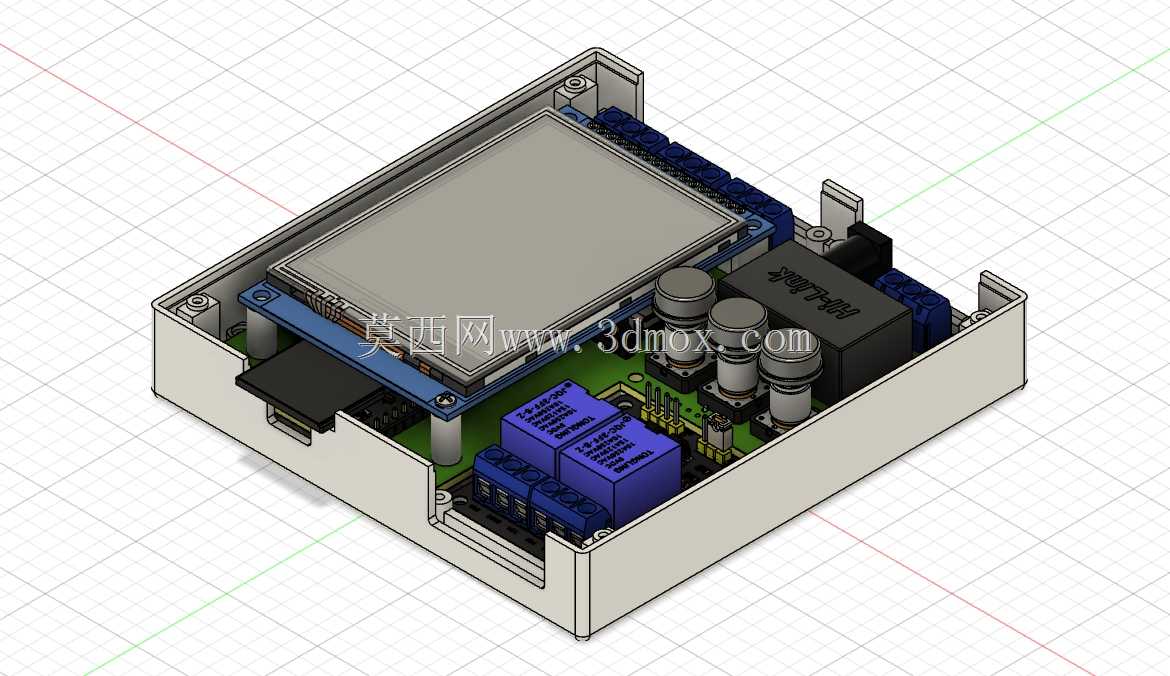

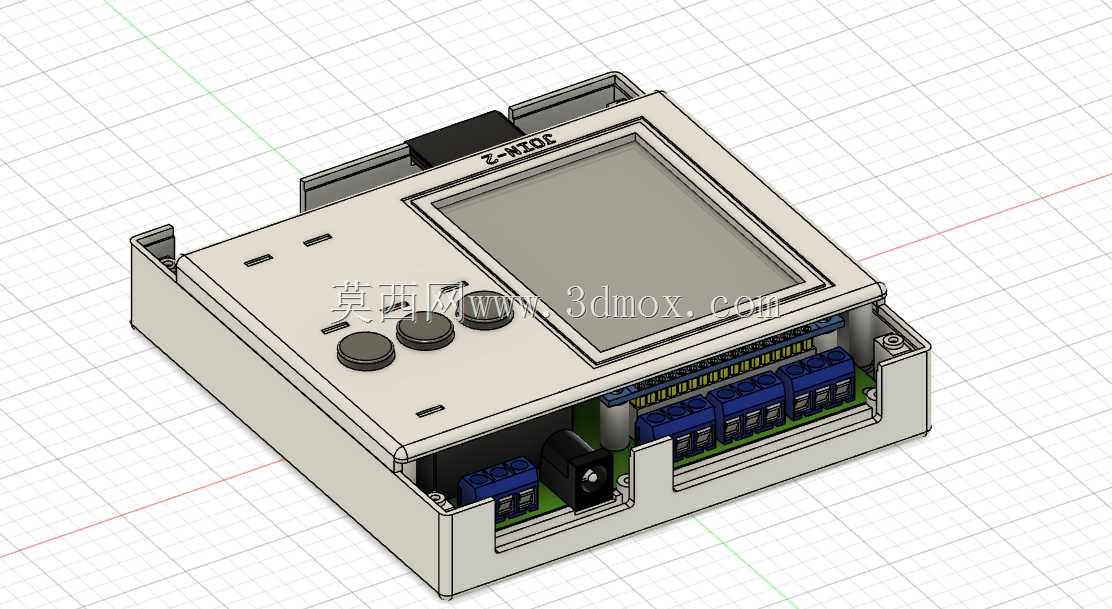

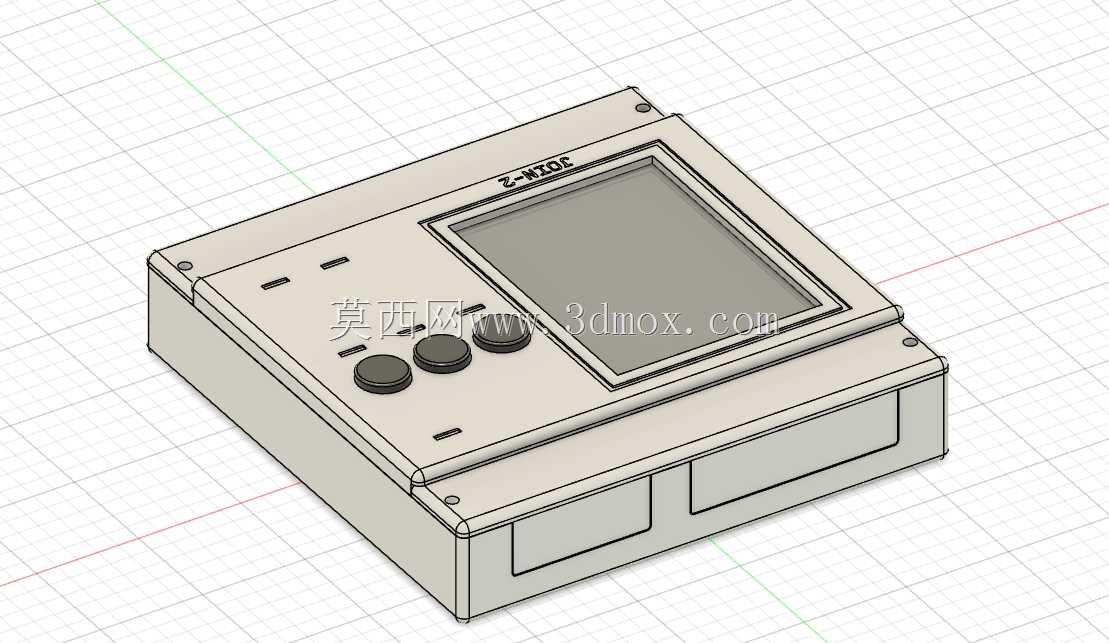

　　前壳右侧区域排布了三个圆形按键安装孔，孔位做了下沉式导向结构，按键帽装配后不会突出壳面过多，同时能保证按压行程的顺畅，每个按键旁预留了丝印标识的凹槽位，可直接标注按键功能，方便现场操作识别。壳体内部的主板安装位做了四个定位柱，柱高预留3mm的安全间隙，可容纳ESP32DEVKIT开发板以及配套的电源模块、接线端子，定位柱顶端设计了自攻螺丝柱，无需额外铜柱即可直接固定PCB板，减少装配零件数量。壳体底部预留了三个长条形接线开孔，开孔边缘做了圆角钝化处理，避免穿线时划伤线缆绝缘层，开孔尺寸适配常规的2.54mm间距接线端子引出线，可直接接入传感器、执行器的外接线路。

　　考虑到原型制作的便捷性，整个壳体的壁厚统一设置为2mm，所有加强筋的厚度不超过1.2mm，完全适配FDM熔融沉积3D打印的工艺要求，打印时无需添加支撑结构即可完成成型，外表面无明显的台阶纹，后期可直接通过砂纸打磨后做喷漆处理。壳体侧边的合模线做了错位止口设计，上下壳装配后缝隙控制在0.2mm以内，既可以提升整体的结构强度，也能避免日常使用中灰尘、溅水进入壳体内部，适配普通室内非防水场景的使用需求。从安装边界来看，整体外形尺寸控制在120mm90mm30mm的范围内，背部预留了两个壁挂安装孔，孔距符合常规86型底盒的安装标准，既可以直接用螺丝固定在墙面，也可以通过背胶粘贴在光滑的设备表面，安装方式灵活。

　　在结构设计过程中，特意将主板的发热区域对应壳体背部的散热间隙位置，避免显示屏长期受主板发热影响出现显示异常，按键区域的按压受力点直接对应壳体内侧的支撑筋，长期按压不会出现壳面凹陷变形的问题。这款终端可应用在小型环境监测节点、智能设备本地控制端、物联网教学实验平台等场景，结构设计充分考虑了原型迭代阶段的修改便利性，所有安装孔位、窗口尺寸都预留了0.3mm的装配公差，可兼容不同批次采购的显示屏、按键的尺寸误差，减少装配时的修模工作量。壳体正面左下角预留了产品标识的丝印区域，可根据实际应用场景标注设备编号、功能名称，整体外观简洁规整，没有多余的装饰结构，所有造型特征都服务于内部硬件安装和实际操作需求，没有为了外观牺牲结构合理性。
