通讯设备用天线安装支撑固定构件

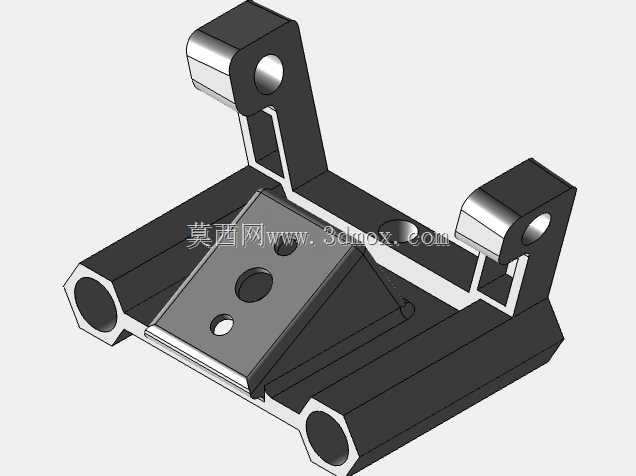

　　该构件作为通讯类电源配套设备的天线承载结构，主要应用在户外基站、工业通讯终端、嵌入式信号收发装置的天线安装环节，核心作用是为天线提供稳定的安装基准，同时兼顾安装后的结构强度与装配适配性，避免设备运行过程中天线受振动、外力磕碰出现移位、信号接收角度偏移的问题。从结构设计逻辑来看，整体采用一体化折弯加局部机加工的成型思路，底部设置的两根横向空心管梁作为主承载梁，既可以通过空心结构降低整体构件重量，又能预留走线空间，方便天线馈线从梁体内部穿行，避免馈线外露受外力拉扯、环境腐蚀出现破损。

　　两侧向上延伸的带孔支耳是核心的铰接安装位，孔位的同轴度公差控制在0.02mm范围内，可适配标准销轴实现天线俯仰角度的调节，满足不同场景下信号收发的角度调整需求，支耳根部做了加厚的三角加强筋过渡，能够承受侧向的冲击载荷，避免长期角度调节后支耳出现根部断裂的问题。中部倾斜设置的安装面板是天线本体的固定面，面板上开设的三个不同孔径的安装孔，分别对应天线本体的主固定孔、定位销孔以及接地引线孔，孔位间距严格匹配对应型号天线的安装孔距，无需二次打孔即可直接完成天线的固定装配，面板与底部梁体之间同样设置了三角加强肋，能够承受天线本体的重量以及户外环境下的风载，避免面板受载后出现形变。

　　在安装边界设计上，底部梁体两端的空心孔可直接穿装固定螺栓，适配设备壳体上预设的安装槽位，安装时不需要额外制作转接件，整体构件的安装高度控制在合理范围内，不会额外占用过多设备内部的排布空间，同时倾斜面板的角度经过反复校核，既保证天线安装后信号收发面无遮挡，又能让整体结构的重心落在底部梁体的支撑范围内，避免设备运输、移动过程中构件出现重心偏移导致的连接松动。

　　从实际使用场景出发，该结构件可适配多种功率等级的电源变压器配套通讯模块，在工业现场的信号采集终端、户外电力设备的信号传输单元中都能适用，结构上没有冗余的设计部分，所有的开孔、加强结构都对应实际的装配与受力需求，建模过程中所有的圆角、倒角都做了工艺适配，折弯处的圆角半径匹配常规钣金折弯的工艺参数，机加工孔位的余量设置符合常规金加工的精度要求，不需要额外调整工艺参数即可直接投入生产，装配环节不需要专用工装，通过常规的内六角螺栓、销轴即可完成全部装配流程，后期维护时也可以快速拆卸更换天线或者调整安装角度，大幅降低现场运维的操作难度。
