链轮式传动啮合轮盘结构设计

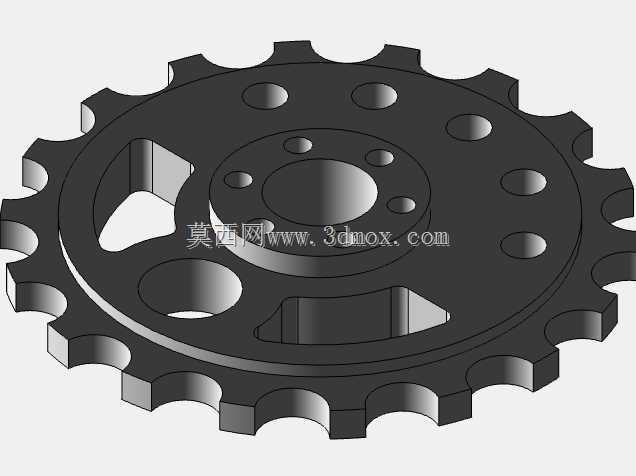

　　做传动结构设计的同行大多清楚，链轮类零件在中低速重载传动场景里的适配性，相比带传动要更能应对工况波动，不会轻易出现打滑丢转的问题，这个轮盘结构就是针对这类传动需求做的参数化设计。先从实际安装边界说起，这个轮盘的中心定位孔是按照配套输出轴的公差带做的基孔制配合，孔周分布的四个小沉孔是用来穿装锁紧螺钉的，安装时可以直接卡在轴端的定位台肩上，不需要额外做轴套调整同轴度，轮盘中心区域的环形凸台是用来贴合轴端端面的，能保证传动时轮盘不会出现轴向窜动，哪怕是设备启停瞬间的冲击载荷，也能把轴向力均匀传递到轴端，不会让螺钉承受额外的剪切力。

　　再看轮缘的齿形设计，每个齿的齿廓都是按照啮合链条的节距做的修形，齿顶的圆弧过渡是为了让链条滚子进入啮合时更顺滑，不会出现卡滞跳齿的情况，齿根的圆弧半径和配套链条的滚子半径做了0.2mm的间隙配合，既能保证啮合时的接触面积足够，又能避免滚子和齿根出现硬摩擦，减少运行时的磨损。轮盘本体上做的几处镂空结构，不是单纯为了减重，是经过受力校核的：靠近中心的两个三角状镂空，是在保证轮盘辐板抗弯强度的前提下，减少转动惯量，让设备启停时的动态响应更快，尤其是频繁正反转的传动工位，更低的转动惯量能降低电机的启动扭矩负载；外圈均匀分布的八个圆形沉孔，一方面是做动平衡校正时的去重位置，另一方面也能在轮盘高速转动时形成一定的空气导流，带走啮合产生的热量，避免长时间运行后轮盘和链条出现热胀卡滞。

　　实际应用场景里，这类链轮常被用在自动化生产线的物料输送段、农机的传动系统、小型工程机械的动力传递环节，相比齿轮传动，它对安装中心距的公差要求更宽松，哪怕两个传动轴的平行度有小范围误差，也能通过链条的挠性补偿掉，不会出现齿轮传动那样的偏磨打齿问题。设计时特意把轮盘的厚度做了梯度处理：齿部的厚度比辐板厚2mm，是因为齿部是直接承受啮合冲击力的部位，更厚的截面能提升齿根的抗弯曲疲劳强度，辐板部分减薄是为了控制整体重量，毕竟长跨度的传动如果轮盘自重过大，会对两端的轴承产生额外的径向载荷，缩短轴承的使用寿命。

　　从安装适配性来说，这个轮盘的轴向安装尺寸是经过匹配计算的，安装到位后齿面的中心平面和配套链轮的齿面中心平面偏差控制在0.5mm以内，不需要额外加调整垫片就能保证链条不会出现偏磨侧边的问题。轮盘上所有的孔位边缘都做了0.5mm的倒角，一方面是去除机加工后的毛刺，避免安装时割伤操作人员，另一方面也能减少应力集中，尤其是在承受交变载荷的时候，孔边的倒角能避免应力集中导致的辐板开裂问题。

　　做这类传动件设计的时候，很多新手容易只关注齿形参数是否正确，忽略了辐板的受力分布和安装细节，其实在实际工况里，很多链轮的失效不是齿形磨损超限，而是辐板在交变载荷下出现疲劳裂纹，或是安装定位不可靠导致轮盘偏摆，加速链条和齿面的磨损。这个结构在设计时就把这些实际工况里的常见问题考虑进去了，比如中心凸台的高度是按照轴端的锁紧间隙做的，安装时只要把轮盘推到凸台贴紧轴端，就能保证轴向位置准确，不需要反复测量调整；齿面的硬度预留了热处理的变形量，后续做表面淬火处理时，哪怕有微小的变形，也能通过齿形的修形量补偿掉，不会影响正常啮合。

　　另外，轮盘外缘的齿距累积误差是按照精密传动的公差等级控制的，转动一圈的传动误差控制在允许范围内，用在对输送定位精度有一定要求的工位上，也能保证物料输送的位置精度，不会因为齿距误差导致累积错位。镂空结构的边角都做了圆弧过渡，没有尖锐的直角，也是为了减少应力集中，提升零件的疲劳寿命，毕竟在长期运行的设备上，任何一个应力集中点都可能成为零件失效的起始位置。
