电源变压器生产用可调式定位夹具结构

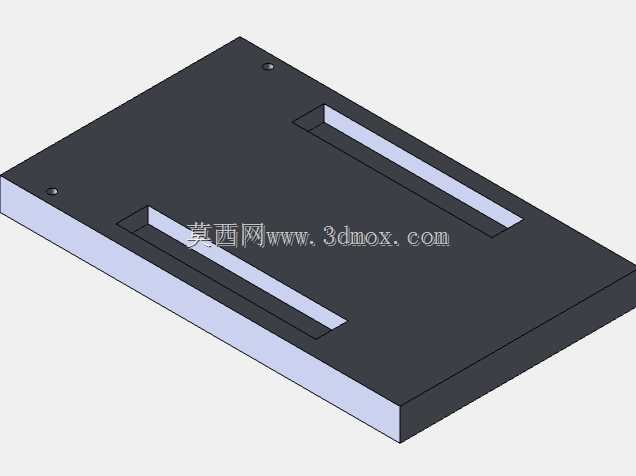

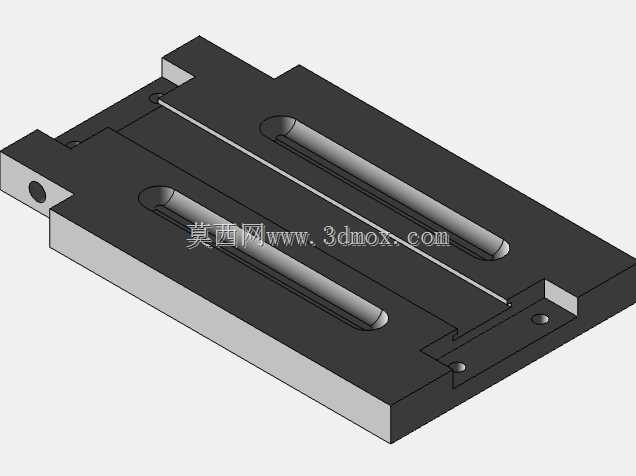

　　在电源变压器的批量生产制程中，绕线、铁芯叠装、引脚焊接、绝缘包胶等多道工序都需要对工件进行稳定的定位夹持，常规的固定式夹具往往只能适配单一规格的变压器骨架或铁芯，换型时需要整体更换夹具基座，不仅增加产线换型调试的时间成本，也容易因多次拆装带来定位基准偏移的问题，这款可调式定位夹具正是针对这类产线痛点设计的专用工装结构。从结构布局来看，该夹具采用一体化平板式基座作为承载主体，基座本体选用中碳钢材质经调质处理后做发黑防锈，整体平面度控制在0.02mm以内，保证放置在工作台面时不会出现翘曲变形，基座上开设的两条平行长圆形滑槽是实现适配范围可调的核心结构，滑槽的宽度按照常用M5内六角压紧螺栓的杆径做公差配合设计，槽边做倒角处理避免螺栓头卡滞，滑槽的有效行程覆盖了从EE13到EE55常见规格电源变压器的外形宽度范围，压紧组件可以沿着滑槽自由调整位置，无需重新加工螺纹孔就能完成不同宽度工件的夹持定位。基座两端的凸台结构做了等高处理，一方面作为工件放置的侧向定位基准，凸台的内侧垂直度控制在0.015mm以内，保证变压器铁芯或骨架放置后侧边与基准面完全贴合，不会出现倾斜偏移；另一方面凸台上预留的两个沉头安装孔，可以将整个夹具直接固定在绕线机工作台、焊接工位治具台或者流水线定位载板上，沉孔设计可以让安装螺栓的头部完全没入基座平面以下，不会突出平面干涉工件放置。

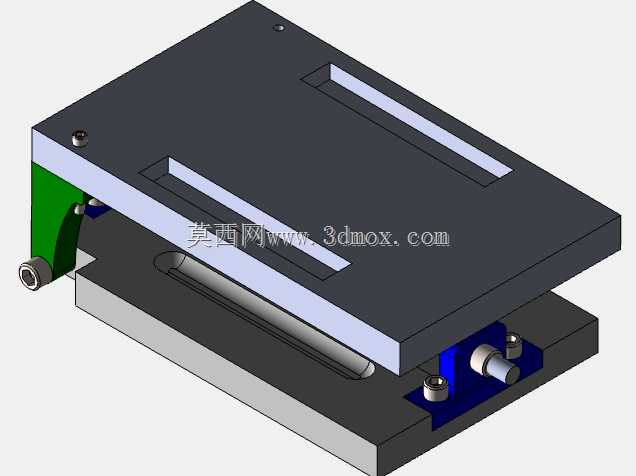

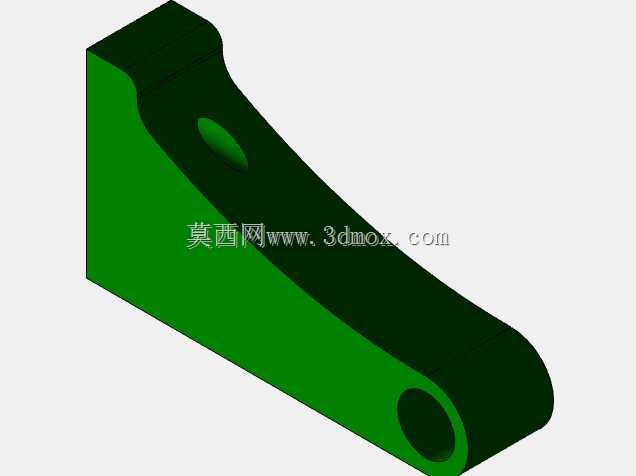

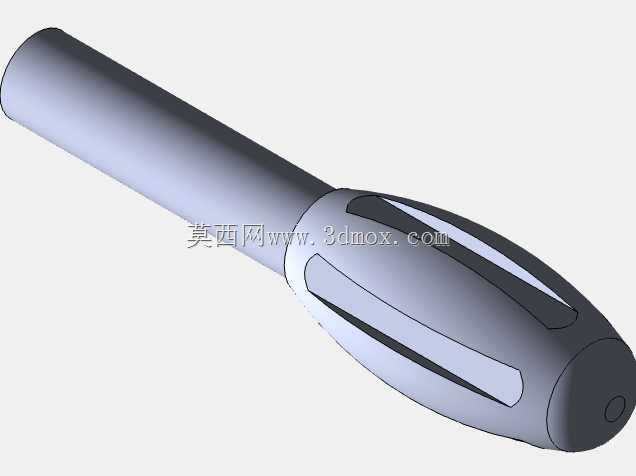

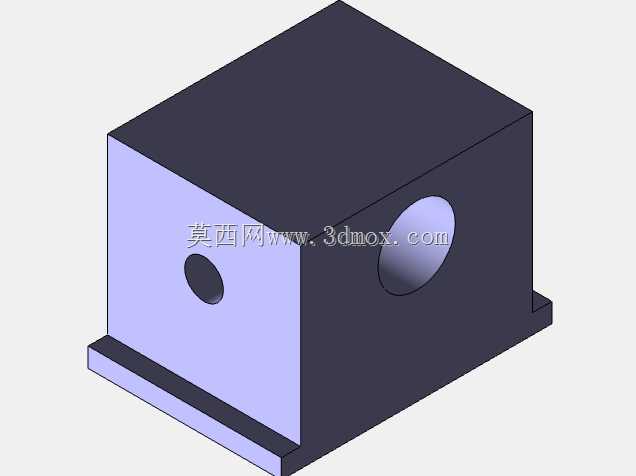

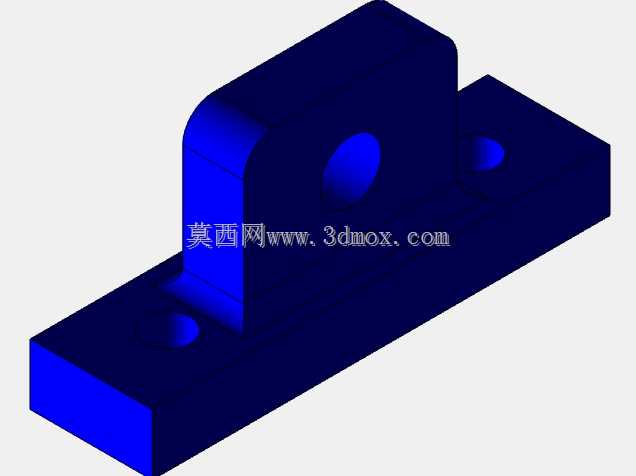

　　在实际使用场景中，这款夹具不需要额外配置复杂的气动或液压压紧组件，仅通过配套的压块与螺栓就能完成工件固定，操作人员只需要根据待加工变压器的外形尺寸，松开滑槽内的压紧螺栓，将两个压块调整到对应位置后放入工件，再拧紧螺栓即可完成装夹，单批次换型调整时间可以控制在1分钟以内，相比传统固定式夹具的换型效率提升60%以上。针对变压器生产中常见的引脚焊接工序，夹具基座的前端预留了窄缝避让结构，当变压器骨架放置在基座上时，引脚端可以刚好伸出窄缝位置，不会被基座遮挡，方便焊枪操作同时也能避免焊渣溅到基座平面造成平整度损伤；而在绕线工序使用时，基座的整体厚度控制在12mm，不会与绕线机的引线导杆产生运动干涉，滑槽的长度方向与绕线主轴的轴向保持平行，保证工件装夹后骨架中心与绕线主轴的同轴度误差在允许范围内，避免绕线过程中出现排线不齐的问题。

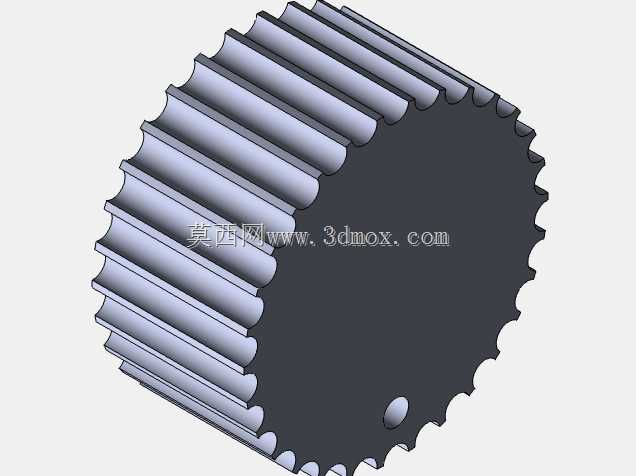

　　从设计细节上看，基座上所有的锐边都做了R0.5的圆角处理，避免操作人员在上下料过程中被锐边划伤，滑槽的底部做了0.2mm的沉槽设计，长期使用过程中落入槽内的焊渣、碎屑可以很方便地清理，不会因为碎屑堆积导致螺栓滑动卡滞；压块的接触面做了网纹滚花处理，增大与工件接触面的摩擦力，夹紧时不需要过大的拧紧力矩就能保证工件在加工过程中不会出现位移，同时也能避免压块压伤变压器骨架的塑料壳体或者绝缘层。

　　考虑到产线长期使用的磨损问题，滑槽的内壁做了高频淬火处理，表面硬度达到HRC45-50，即使螺栓长期在槽内滑动锁紧，也不会出现槽口磨损变宽导致定位精度下降的问题；基座的底面做了磨平处理，与安装台面的接触面积达到90%以上，装夹工件后不会因为受力不均出现基座倾斜。这款夹具的安装边界兼容性较强，既可以单台独立使用在手工操作工位，也可以多台并排安装在自动化流水线的载具板上，配合自动上下料机构完成无人化生产，基座的整体外形尺寸控制在长120mm、宽80mm的范围内，不会占用过多的工位空间，对于现有产线的改造适配性很强，不需要对原有工作台面做大规模改动就能直接替换原有老旧夹具。在铁芯叠装工序使用时，该夹具的平行滑槽可以保证两侧压块的运动方向始终保持平行，叠装过程中调整压块位置时不会出现侧向偏移，能够保证铁芯叠片的整齐度，减少叠片错位带来的变压器空载损耗超标问题；而在绝缘包胶工序中，夹具的平板式基座可以让胶带平整地贴合在变压器底部，不会因为基座表面凹凸导致包胶出现褶皱、气泡等外观缺陷。
