直角双法兰连接式金属阀体结构设计

项目分类:阀门 发布时间:2025-02-20 ID:943880
  • 直角双法兰连接式金属阀体结构设计
  • 直角双法兰连接式金属阀体结构设计

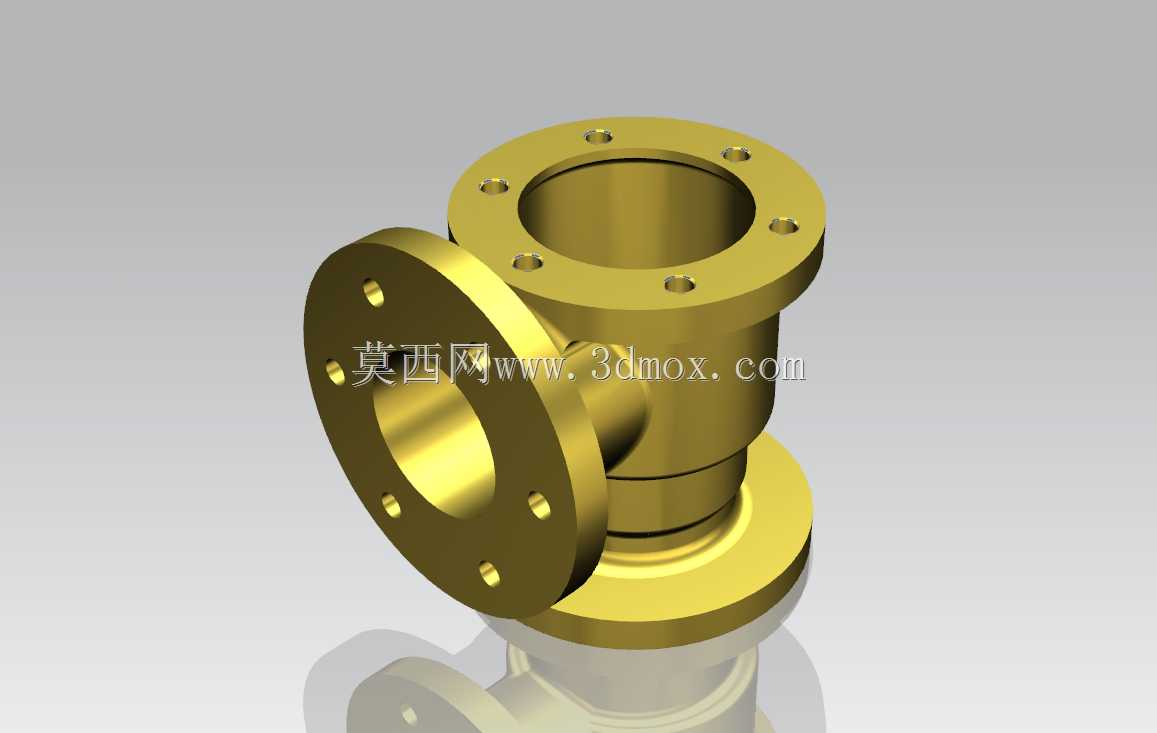

  这款直角转向的双法兰连接构件,主要应用在工业流体输送管路的90度转向节点,承担管路介质流向切换、分段连接的核心作用,常见于化工流体输送、市政给排水、工业循环水系统、暖通管路布设等场景,是管路系统中转向段的核心承压连接件。从结构设计逻辑来看,整体采用L型直角通腔结构,两个连接端分别设置带螺栓孔的圆形法兰盘,法兰端面的密封面平整度控制在Ra1.6以内,能够配合密封垫片实现端面静密封,避免管路输送介质出现渗漏问题。法兰盘上的螺栓孔采用均匀圆周排布,孔位公差严格匹配通用管路法兰的安装标准,能够直接对接同公称通径的标准管路法兰,不需要额外加工转接件,大幅降低现场安装的适配成本。

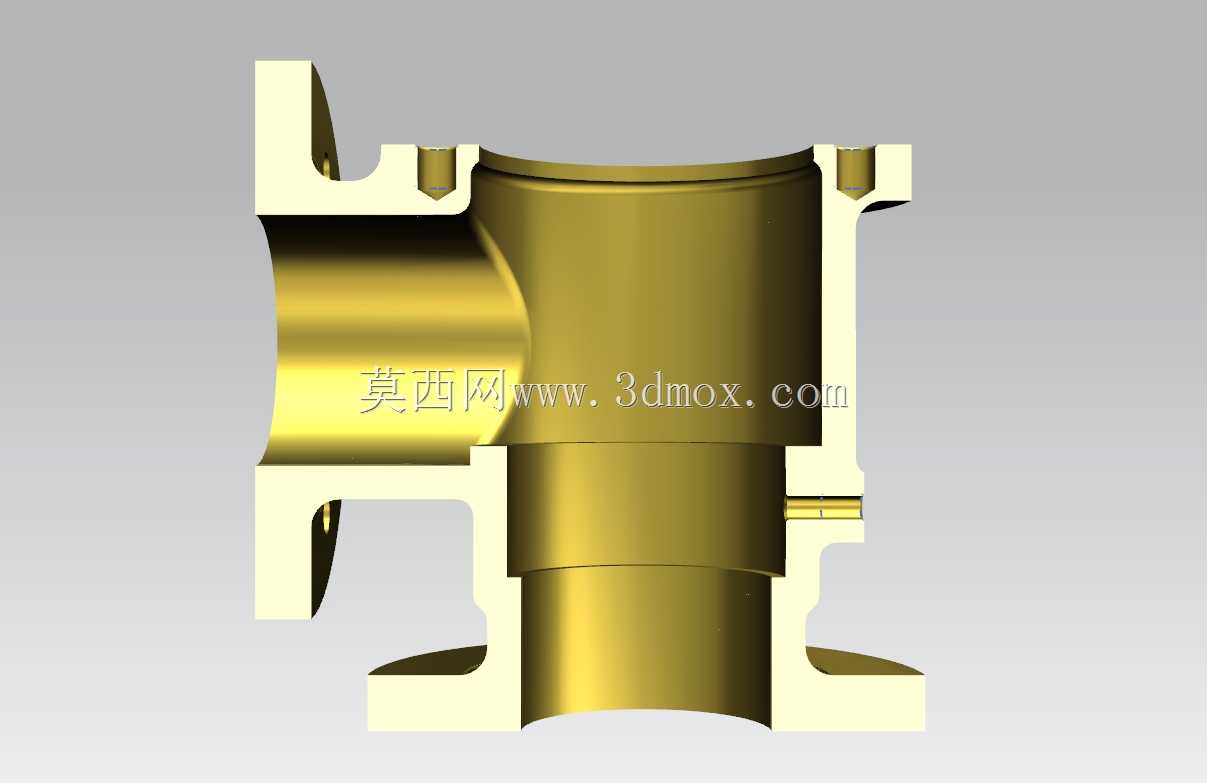

  主体的通腔部分采用等径设计,内壁做圆弧过渡处理,在介质转向位置没有直角锐边,能够减少介质流经转向段时的湍流阻力,降低管路运行过程中的压损,同时避免介质中的固体杂质在转角位置沉积堵塞。整体壁厚按照公称压力1.6MPa的承压标准设计,法兰盘与主体筒体的连接位置做了加厚圆角过渡,消除应力集中点,能够承受管路运行过程中的水锤冲击、温度形变带来的应力载荷,避免长期运行过程中连接位置出现开裂问题。

  从安装边界来看,两个法兰端面的垂直距离、法兰盘的外径尺寸、螺栓孔的中心圆直径都严格遵循通用管路法兰的尺寸规范,安装时只需要保证两个对接法兰的端面平行度偏差不超过0.2mm,按照对角顺序逐步拧紧连接螺栓,就能保证密封面的均匀受压,不会出现局部密封失效的问题。建模过程中,首先确定通腔的公称通径参数,以此为基础推导筒体的壁厚、法兰盘的外径与厚度,再按照螺栓数量与规格确定螺栓孔的分布位置,对转角位置的内壁做倒圆角处理,对法兰与筒体的外连接位置做应力释放圆角,所有锐边都做R0.5的倒角处理,避免加工过程中出现应力裂纹,同时也能避免安装过程中锐边划伤操作人员。

  这款构件的结构没有多余的冗余设计,所有尺寸都围绕通用安装标准、承压要求、流体阻力优化三个核心维度展开,既能够满足现场快速安装替换的需求,也能保证长期运行过程中的结构可靠性,在管路改造、新管路布设项目中,能够直接作为标准转向连接件使用,不需要单独定制加工,有效缩短项目的施工周期。
