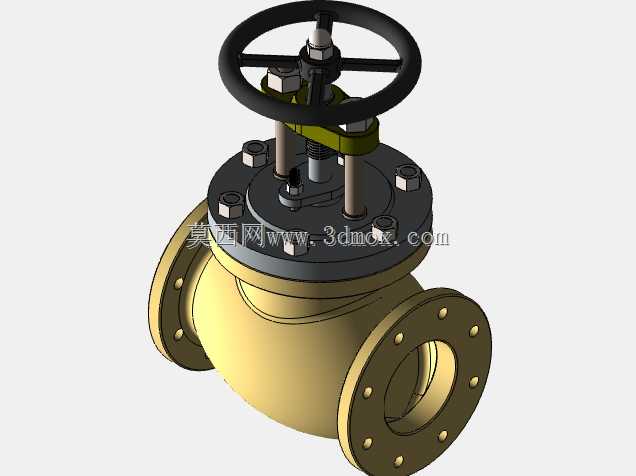

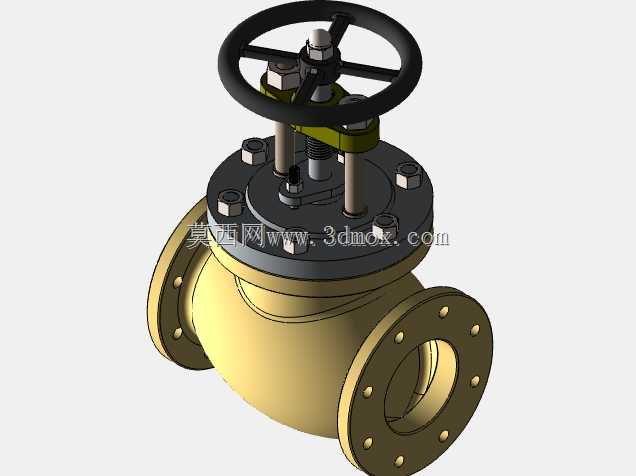

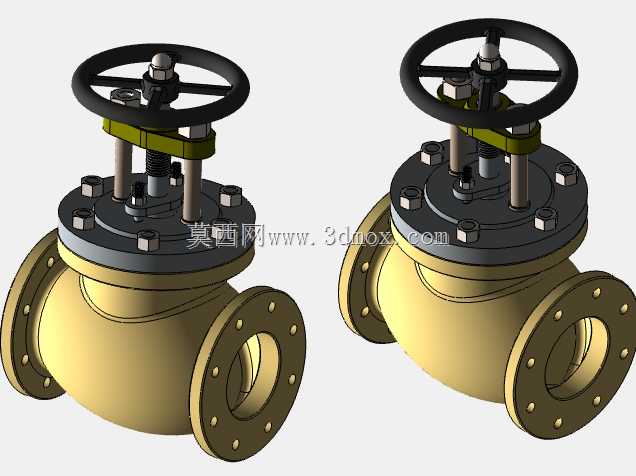

工业管道用三通法兰式蒸汽截止阀结构

　　在工业蒸汽输送系统的管路布局中，这类三通法兰结构的截止阀常被布置在锅炉出口、汽轮机进汽支路、工艺管道分流节点等位置，承担蒸汽通断控制、支路隔离、紧急截断的核心作用，区别于普通两通截止阀，其三通结构可同时对接两条下游管路，减少管路中弯头与额外阀件的布置数量，降低蒸汽输送过程的沿程阻力损失与泄漏点位。从实际工况适配来看，这类阀件的阀体采用铸钢或锻造合金材质成型，能够长期耐受高压高温蒸汽的冲刷与腐蚀，适配多数工业厂区的蒸汽参数范围，在化工、炼油、食品加工、电厂动力车间的蒸汽管网中，这类阀件是保障管路分段管控、检修隔离的关键部件，当某一支路需要检修时，可通过操作对应阀瓣实现该支路的完全截断，不影响其他支路的正常蒸汽输送，大幅提升管网运维的灵活性。

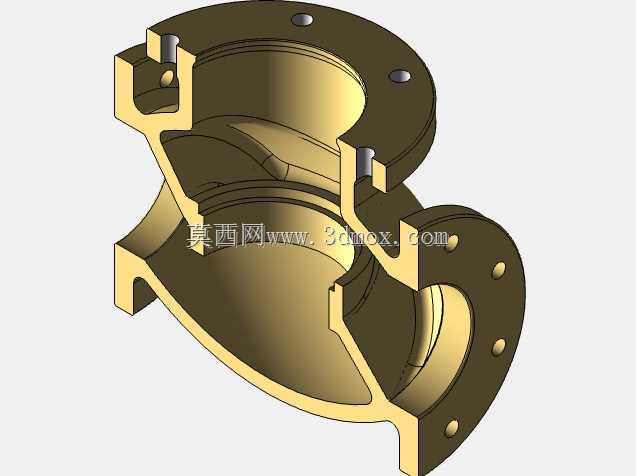

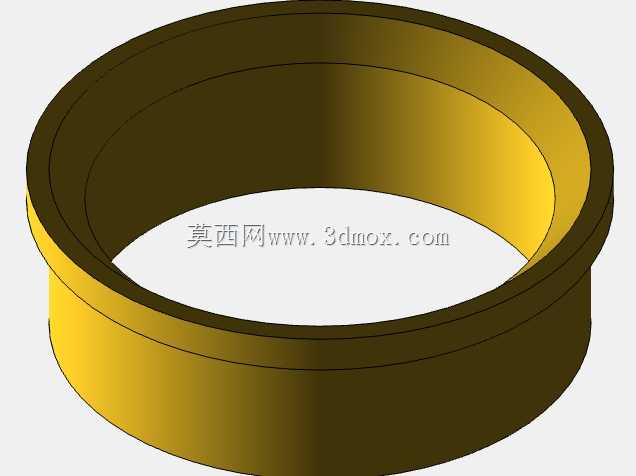

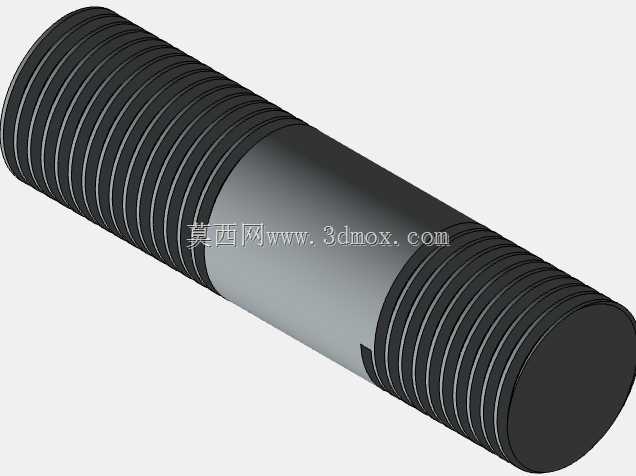

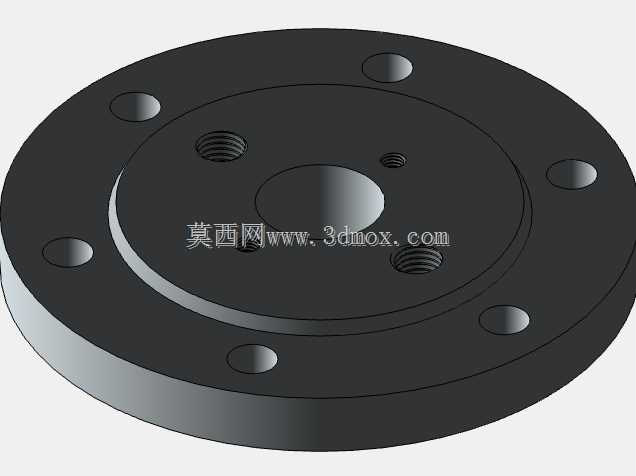

　　从结构设计逻辑来看，该阀采用法兰连接形式，三个接口的法兰盘均布螺栓孔，安装时可直接与同压力等级的管路法兰对接，通过缠绕式垫片实现端面密封，法兰盘的厚度、螺栓孔中心距、密封面形式均匹配对应压力等级的管路标准，安装时无需额外加工适配接口，可直接替换同参数的老旧阀件。阀体内部的流道采用平滑过渡设计，尽可能减少蒸汽流动时的涡流与阻力，阀座密封面经过精磨处理，与阀瓣的密封面形成硬密封配合，在关闭状态下可实现零泄漏，避免蒸汽窜流导致的能耗损失与安全隐患。阀盖部分采用全包覆结构，将阀杆与填料函完全罩住，防止高温蒸汽从阀杆位置泄漏，同时可阻挡外部灰尘、水汽进入填料区域，延长填料的使用寿命，减少日常维护的频次。

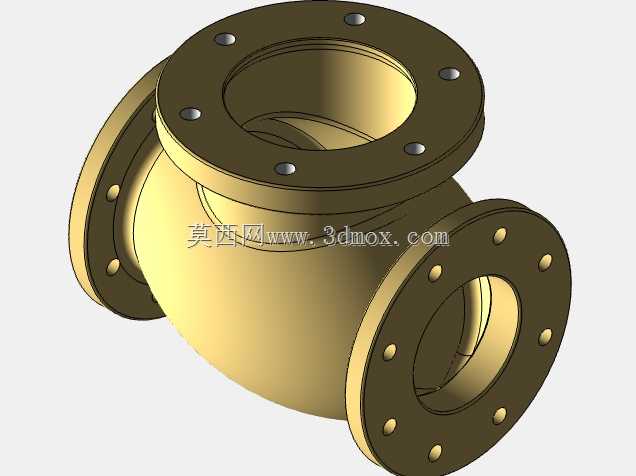

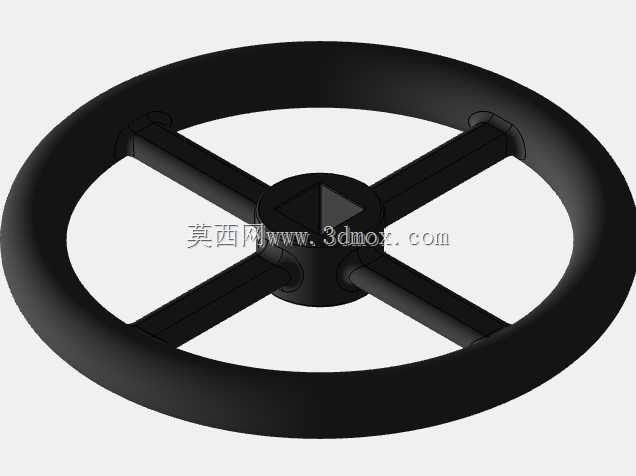

　　操作端的设计适配手动与执行器两种驱动形式，阀杆采用梯形螺纹传动，操作时手轮带动阀杆转动，将阀瓣沿阀座导向做上下直线运动，实现阀门的开启与关闭，手动操作时的力矩经过优化，在高压工况下无需借助加长杆即可完成启闭动作，若接入自动化控制系统，可直接在阀杆顶部加装气动或电动执行器，无需对阀体结构进行额外改造。从安装边界来看，该阀的三个法兰接口呈正交布置，水平方向两个接口同轴，垂直方向接口位于阀体顶部，安装时需预留足够的操作空间，手轮操作侧需预留不小于300mm的操作距离，若加装执行器则需根据执行器尺寸额外预留上部空间，阀体底部无需额外支撑，依靠两侧管路法兰即可完成固定，整体结构紧凑，适合在空间有限的管廊、车间夹层内布置。

　　在实际选型应用中，这类阀件的密封性能是核心考量指标，其阀瓣与阀座的密封面经过硬化处理，可耐受蒸汽中微小杂质的冲刷，长期使用不会出现密封面磨损导致的内漏问题，同时阀体的壁厚经过强度校核，可承受管路中的水锤冲击，避免启停炉时压力波动导致的阀体开裂。相较于球阀与闸阀，这类截止阀虽然流阻略高，但调节性能更优，可通过调节阀瓣的开启高度实现蒸汽流量的微调，适合在需要对支路蒸汽流量进行管控的场景使用，完全开启时阀瓣完全抬离阀座，流道通径与管路通径一致，不会产生额外的节流损失，关闭时依靠阀杆的下压力将阀瓣紧压在阀座上，可实现双向密封，既可以阻断上游来汽，也可以防止下游管路的冷凝水倒灌。在日常运维中，只需定期检查填料函的泄漏情况，按需更换填料即可，无需对阀体内部进行频繁拆解，整体维护成本较低，适配工业场景长期连续运行的需求。
