电源变压器用Chrom Col组装支架结构

　　在中小功率电源变压器的批量组装工序里，这类Chrom Col支架是绕组分段定位、磁芯与绕组同轴固定的核心配套构件，很多一线结构工程师在做开放式电源变压器的装配方案时，都会优先验证这类支架的适配性——它不像通用的变压器安装夹那样只承担外部固定功能，而是直接嵌入绕组与磁芯的配合间隙里，从内部解决绕组分段后同轴度偏移、灌封前绕组松脱的常见问题。从实际产线的应用反馈来看，这类支架多用于工频小功率电源变压器的组装环节，常见于工控板卡供电模块、小型家电内置电源单元的配套变压器生产，在绕组绕制完成后、磁芯套装前完成预装，能把绕组端部的定位公差控制在极小范围内，避免后续磁芯插入时刮破绕组漆包线的绝缘层。

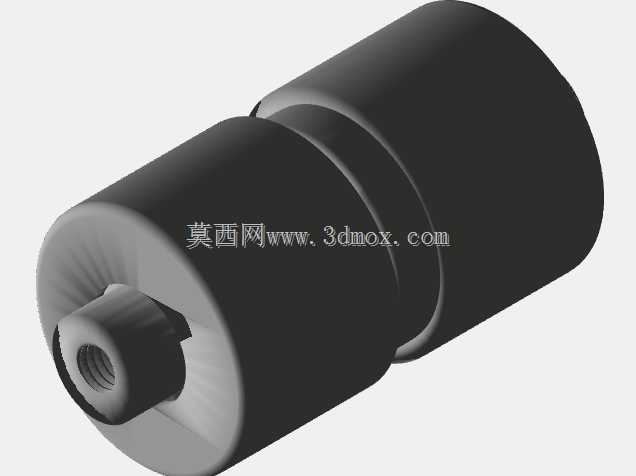

　　从结构设计的逻辑来看，这款支架采用了阶梯轴式的同轴构型，大直径段贴合绕组内圈的环氧骨架内壁，小直径段伸出绕组端面，用来对接外部的安装固定位，端部的内螺纹结构是整个设计的核心功能点——它不需要额外的卡簧或者粘接工序，仅通过配套的紧固件就能完成支架与磁芯端盖、外部安装板的刚性连接，大幅减少组装环节的零件数量。设计时特意将支架的外圆公差做了分级匹配，和绕组骨架内圈采用过渡配合，预装时不需要太大的压入力就能到位，同时能保证周向不发生窜动，避免变压器工作时因为电磁振动产生支架移位的问题。支架的各段轴肩位置都做了极小的倒角处理，一方面是压装时起到导向作用，避免刮伤骨架内壁的绝缘层，另一方面也能消除机加工时的锐边毛刺，减少组装环节的安全隐患。

　　从安装边界的尺寸逻辑来看，支架的总长度完全匹配对应规格变压器的绕组加磁芯的总轴向尺寸，大直径段的长度刚好覆盖绕组的内圈深度，不会因为伸出过长挤占磁芯的安装空间，也不会因为长度不足导致绕组端部缺少支撑。小直径段的伸出长度经过精确核算，刚好能穿过磁芯端盖的安装孔，预留的螺纹啮合长度满足常规紧固件的锁附要求，不会出现螺纹啮合不足导致的连接松脱问题。外圆的同轴度公差控制在IT7级以内，保证磁芯套装后和绕组的同轴度一致，减少变压器工作时的磁路气隙不均匀问题，降低空载电流的波动幅度。

　　在实际选型适配的时候，需要重点核对支架的内螺纹规格和外部安装位的紧固件匹配度，同时确认大直径段的外圆尺寸和所用绕组骨架的内圈尺寸公差带重合，避免出现过松或者过紧的情况。这类支架的材质一般选用具备一定绝缘性能的工程塑料或者表面做绝缘处理的金属件，既保证结构强度，又不会在绕组和安装板之间形成导电通路，满足电源变压器的安规绝缘要求。和传统的纸质衬套、塑料卡圈相比，这种带螺纹连接的组装支架能大幅提升变压器整体的结构刚性，在有一定振动要求的应用场景下，比如车载辅助电源、工业现场的工控设备供电模块里，能有效避免绕组松动、磁芯移位导致的变压器性能衰减问题。很多工程师在做变压器的可靠性验证时，会特意检查这类支架的压装到位情况，因为一旦支架压装偏斜，很容易导致磁芯气隙不对称，不仅会让变压器的空载损耗上升，还会产生异常的电磁噪音，影响终端设备的使用体验。
