无能耗蒸汽冷凝减湿换热结构

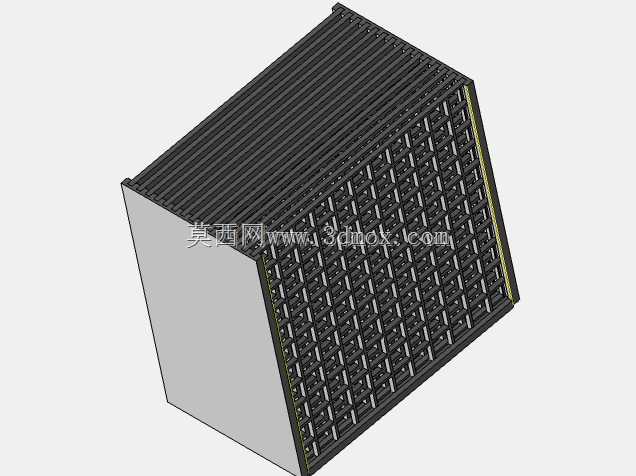

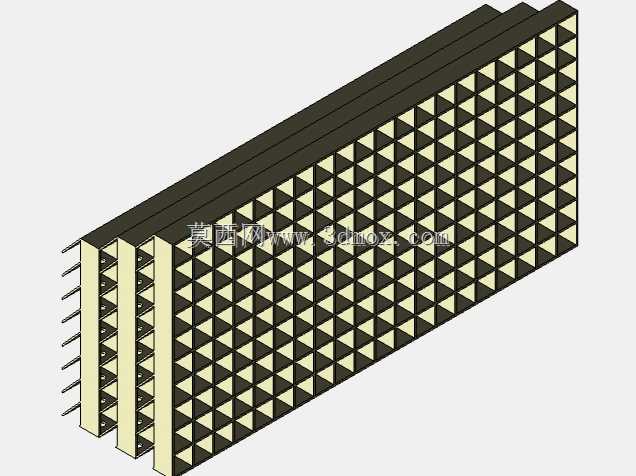

　　该结构针对工业密闭空间内高湿空气的无源除湿需求设计，核心应用场景覆盖无外接动力供给的电气设备舱、地下管廊节点、户外封闭柜体等区域，这类场景普遍存在供电布线受限、运维频次低、湿度过高易引发金属构件锈蚀、绝缘性能下降的共性问题，常规主动除湿方案需要外接电源、定期更换耗材，在无持续供电的场景下无法长期稳定运行。结构整体采用层叠式模块化布局，单组芯体的有效换热面采用三角形密排翅片构型，相邻层翅片之间预留均匀的空气流通间隙，层与层之间通过密封隔板分隔冷、热流体通道，避免未处理湿空气与冷凝后干空气发生串流。

　　设计阶段优先考虑无外部动力驱动的自然对流换热逻辑，利用湿空气接触低于露点温度的冷表面时自发析出冷凝水的物理特性，不需要额外配置风机、制冷压缩机等动部件，仅依靠冷热空气的密度差形成自然循环，实现持续的湿空气捕集与冷凝减湿。翅片表面做了亲水处理优化，降低冷凝水在翅片表面的附着张力，让析出的冷凝水能够顺着翅片的三角形导流棱边快速汇集到底部的集液槽，避免冷凝水在翅片间隙内形成水膜堵塞空气流道，保障长期运行时的通风换热效率。

　　结构的安装边界预留了标准化的法兰对接位，可根据实际处理风量需求灵活增减层叠模块数量，单模块的厚度、翅片间距可根据应用场景的常年平均湿度、环境温度区间做参数调整：在高湿高粉尘的场景下可适当加大翅片间距，降低粉尘附着堵塞的概率；在湿度适中、对除湿效率要求更高的场景下可缩小翅片间距，提升单位体积内的有效换热面积。结构侧边预留的梳状定位结构用于层叠组装时的对位校准，保证每层隔板的平行度误差控制在允许范围内，避免因组装偏差导致流道宽窄不均，影响自然对流的气流分布均匀性。冷凝水的导出路径采用重力自流设计，不需要额外配置排水泵，集液槽的坡度设置满足冷凝水快速排出的要求，避免槽内积水滋生霉菌或在低温环境下结冰堵塞排水口。

　　在结构强度校核阶段，重点验证了层叠结构在长期自重载荷下的形变量，隔板采用轻量化的高导热材质，在保证换热效率的同时控制整体重量，降低安装支撑结构的载荷要求。该结构的核心设计逻辑是完全摒弃主动能耗部件，依靠物理换热特性实现功能，所有外露构件均做了抗腐蚀表面处理，适配户外、地下等复杂工况下的长期使用需求，不需要频繁的人工运维干预，可作为封闭空间湿度控制的无源解决方案，也可与现有主动除湿设备搭配使用，降低主动设备的运行能耗负荷。
