电源变压器内置绝缘防护套管结构

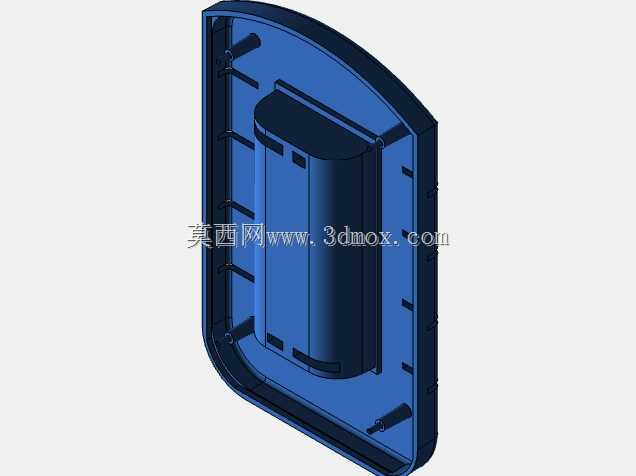

　　从结构设计逻辑来看，这款套管采用了与变压器外壳内腔完全适配的弧边轮廓，整体为带单侧围边的半开放腔体结构，腔体内部的圆柱形凸起正好对应变压器线包的中心空腔，装配时可以直接套入线包端部，围边上的多组卡扣凸台与外壳内壁的卡槽一一对应，不需要额外打螺丝就能完成预固定，能有效减少装配工序的零件数量与工时消耗。围边内侧均匀分布的纵向加强筋，一方面提升了套管自身的结构强度，避免注塑成型后出现收缩变形，另一方面也在套管与外壳内壁之间留出了均匀的空气间隙，既可以作为变压器运行时的散热风道，也能避免套管与外壳完全贴合导致的静电积累问题。这款套管构件是小功率工频电源变压器的内置配套防护部件，主要应用于桌面式消费电子电源、小型工控设备供电模块、楼宇弱电信号供电单元这类对内部绝缘隔离、结构限位有明确要求的场景，在变压器整体装配环节中，它承担着绕组端部防护、引线导向、磁芯与外壳间绝缘隔离的多重作用，避免变压器运行过程中绕组漆包线与金属外壳、周边导电构件发生摩擦破损导致的绝缘失效问题，同时也能对绕组引出线形成规整的导向约束，减少装配环节引线拉扯导致的焊点脱焊风险。

　　在安装边界的尺寸匹配上，这款套管的外轮廓完全贴合对应型号电源变压器外壳的内腔弧面，安装后不会超出外壳的装配公差范围，腔体内部的圆柱凸起直径与常规EI型、CD型小功率变压器的线包中心孔尺寸匹配，凸起端部的倒角设计可以引导装配时快速对位，减少装配过程中对线包端部绝缘层的剐蹭。套管侧壁预留的引线缺口位置，正好对应外壳上的引线出线孔，引出线可以顺着缺口直接穿出外壳，不会出现引线被壳体夹伤的问题，缺口边缘做了R0.5的圆角处理，避免长期使用过程中引线绝缘层被锐边割破。

　　从实际使用的工况适配角度，这款套管选用的是具备UL94-V0阻燃等级的绝缘工程塑料，能够耐受变压器长期运行时的温升，不会因为线包发热出现材质软化、变形的问题，材料本身的介电强度可以满足AC1500V的耐压测试要求，能够在变压器初级与次级、绕组与外壳之间形成可靠的绝缘屏障。在结构细节处理上，套管围边的厚度控制在1.2mm，既保证了足够的结构强度，也不会过多占用变压器外壳内部的有限空间，给线包、绝缘胶带、引线预留了足够的装配余量，围边上的卡扣凸台做了15度的导入斜角，装配时只需要对准位置轻压就能卡入到位，拆卸维护时也可以通过外壳上预留的工艺孔顶开卡扣，不会损坏套管本身的结构。

　　不同于常规的平面绝缘垫片，这款带围边的套管结构可以从端部完全包裹住线包的边缘位置，覆盖住线包端部容易出现漆包线露头的区域，哪怕线包绕制过程中存在端部不平整的问题，也能通过套管形成可靠的隔离，避免漆包线露头直接接触外壳导致的耐压不良问题。腔体内部圆柱凸起的高度设计为线包高度的三分之一，套入后不会顶到线包中间的磁芯部分，避免给磁芯施加额外的应力导致磁芯性能下降、出现空载电流增大的问题，凸起表面做了磨砂处理，套入线包后可以和线包中心的绝缘骨架形成轻微的过盈配合，在运输、使用过程中不会出现松脱移位的情况。
