直插式DC-DC电源转换模块结构设计

　　在工业控制板卡、小型嵌入式设备、车载低压供电回路的设计过程中，经常会遇到前端供电电压范围与后端芯片、传感元件工作电压不匹配的问题，这类直插封装的DC-DC电源转换模块，就是为解决这类板载电压转换需求设计的标准化元件。从实际选型应用的角度看，这类模块的核心作用是在11V到32V的宽范围直流输入条件下，稳定输出5V直流电压，持续输出电流可达200mA，额定输出功率1W，足够给板载的单片机、小型传感器、通讯接口芯片提供稳定的工作电源，不需要设计人员额外搭建分立元件的降压电路，能大幅缩短硬件开发的周期，也能降低分立元件布线带来的电磁干扰风险。

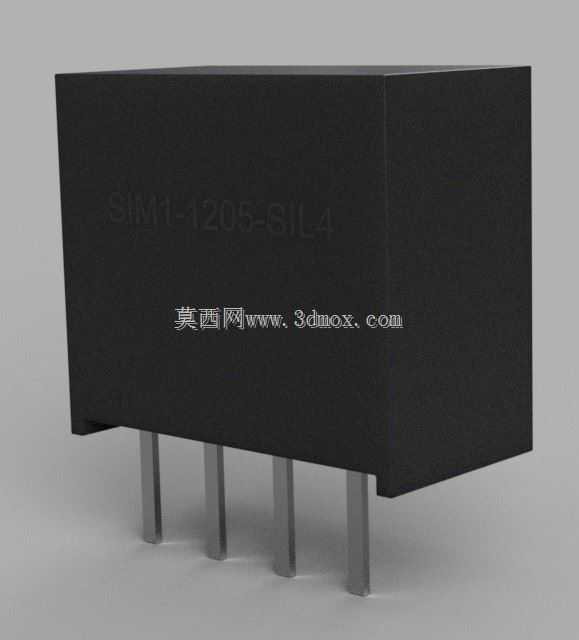

　　做这类元件的三维建模时，首先要明确的是安装边界约束，这类SIL4封装的直插模块，采用4引脚单列直插的安装方式，引脚间距严格遵循标准2.54mm排针间距规范，引脚直径适配常规PCB板的0.8mm安装孔径，在PCB布局阶段，预留的安装区域需要避开周边高度超过模块本体的元件，模块本体的塑封外壳为长方体结构，底部引脚伸出长度要满足波峰焊或者手工焊接的吃锡要求，建模时引脚的长度公差要控制在±0.2mm以内，避免出现安装干涉或者引脚过短无法可靠焊接的问题。

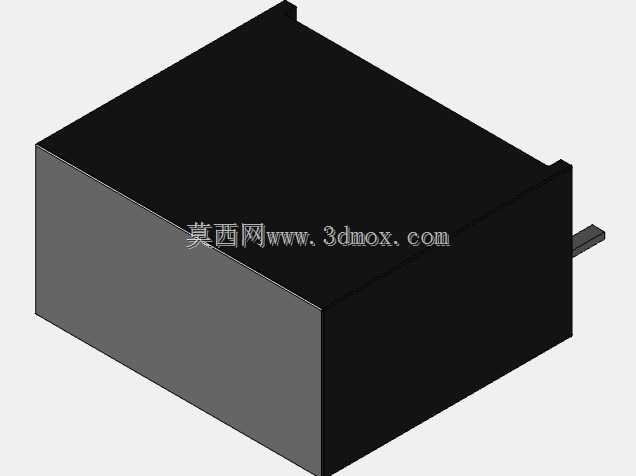

　　从结构设计思路来看，这类模块的外壳采用黑色阻燃环氧塑封材质，整体为无多余凸起的方正造型，一方面是为了适配自动化插件设备的进料轨道，满足批量生产时的高速插件要求，外壳表面没有复杂的曲面结构，能降低塑封模具的加工难度，提升量产时的成型良率；另一方面方正的外壳在板卡布局时可以紧贴周边同高度的直插元件布置，提升PCB板的面积利用率，不会因为异形结构浪费板上空间。模块本体表面的标识区域做了微凹处理，方便丝印型号、参数信息，不会因为运输、焊接过程中的摩擦导致标识模糊，方便生产、维修过程中的元件识别。

　　在实际应用场景中，这类模块经常被用在工业现场的传感信号采集板上，这类场景的前端供电通常取自现场的24V直流工控电源，而板上的运算放大器、485通讯芯片、MCU核心电路大多采用5V供电，使用这类集成模块不需要额外设计散热结构，1W的额定功率下模块自身的温升控制在合理范围内，只要在布局时预留基本的对流空间，就能在-40℃到85℃的工业级温度范围内稳定工作。另外在车载低压电子设备的改装、小型物联网终端的设计中，这类模块也有大量应用，宽电压输入的特性可以适配车辆启动时的电压波动，以及电池供电时的电压跌落场景，不会因为输入电压的短时波动导致后端电路复位。

　　建模过程中需要注意的细节点很多，比如引脚与塑封本体的结合位置，要做微小的圆角过渡，还原实际元件的注塑工艺特征，不能做成尖锐的直角连接，否则和实际元件的外观差异过大，在做整机虚拟装配的时候，也会误导结构设计人员对安装间隙的判断。模块本体的棱边都做了微小的倒角处理，避免生产过程中塑封件的飞边、锐角划伤操作人员，也能减少元件在周转过程中因为磕碰导致的外壳缺损。另外四个引脚的共面度要严格控制，建模时要保证四个引脚的底部端面处于同一平面，公差不超过0.1mm，这是直插元件能否顺利通过自动化插件机、实现可靠焊接的关键指标，如果引脚共面度不达标，插件时会出现个别引脚无法插入PCB孔位的问题，直接影响生产效率。

　　从电路适配的角度看，这类模块内部已经集成了输入滤波、功率变换、输出滤波、过流保护的全部电路，设计人员在使用时只需要在输入和输出端就近布置简单的滤波电容即可，不需要额外增加保护元件，对应的三维模型在布局时，也要给周边的配套电容预留出足够的安装位置，模型的占位尺寸要和实际元件的最大外形尺寸保持一致，不能出现模型尺寸偏小导致实际装配时和周边元件干涉的问题。在做整机的结构评审时，准确的元件三维模型可以帮助结构设计人员提前发现板卡与外壳之间的高度干涉问题，比如有些薄型外壳的设备，内部板卡到外壳内壁的净空只有10mm，就需要确认这类模块的本体高度是否在净空范围内，避免开模后才发现元件顶壳的问题，减少后期改模的成本。
