AJAX小型中继继电器结构设计

　　在低压配电与工业控制回路的设计选型中，这类小型干接点中继继电器的应用覆盖了从楼宇智能控制、小型设备远程启停到信号回路隔离的多个场景，核心作用是通过小功率控制信号驱动后端负载回路，实现控制回路与主回路的电气隔离，避免强电侧干扰串入弱电控制单元，同时扩展控制触点的带载能力。

　　从实际使用的角度看，这类12-24V供电的中继器件，常被布置在PLC输出端与接触器、电磁阀等执行元件之间，弥补PLC本体输出点触点容量不足的问题，也会用在消防联动、门禁控制这类需要干接点信号传输的系统中，干接点输出的特性意味着它不需要额外供电就能完成通断信号的传递，适配不同厂家的控制设备信号接入要求，不会出现电平不匹配的问题。

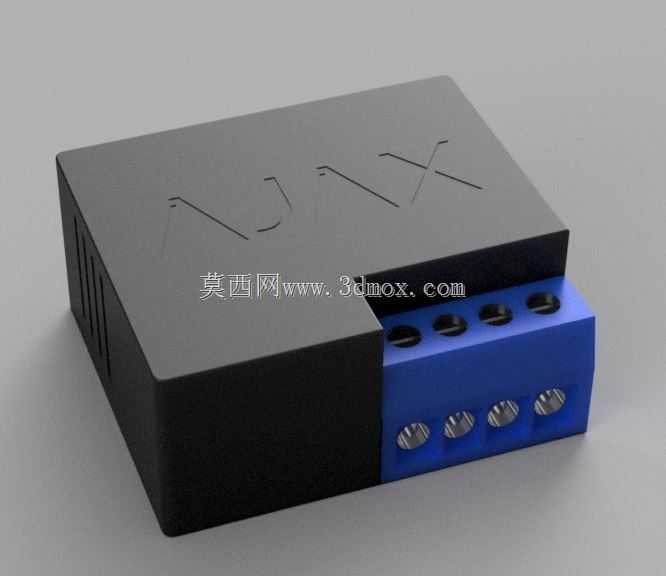

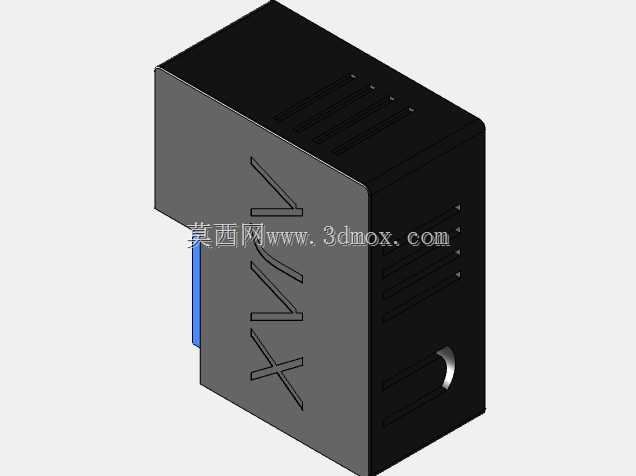

　　这个模型的外形设计遵循了导轨安装类低压电器的通用布局逻辑，主体采用方正的塑壳结构，外壳侧面预留了散热槽位，长时间带载工作时可以散发线圈通电产生的热量，避免内部温升过高影响触点寿命与线圈绝缘性能。外壳正面做了品牌标识的浮雕结构，既可以在密集排布的柜内元件中快速识别器件型号，也增强了塑壳本身的结构强度，减少安装插拔过程中外壳开裂的风险。器件侧面预留的蓝色拨杆是手动测试结构，在柜内调试阶段不需要给线圈通电，就可以通过拨杆强制切换触点状态，快速排查后端回路的接线问题，大幅缩短现场调试的时间。

　　安装边界上，这类器件适配标准35mmDIN导轨安装，壳体底部的卡扣结构可以直接卡在导轨上，不需要额外的固定螺丝，单器件的宽度控制在标准模数范围内，多台并排安装时不会出现空间干涉，柜内排布时可以按照回路顺序紧密排列，节省柜内的安装空间。接线端的位置设计在器件的上下两侧，接线时导线可以顺着柜内的走线槽方向引入，不需要过度弯折导线，接线完成后导线的应力不会直接作用在触点端子上，避免长期使用后端子松动导致的接触不良问题。

　　设计过程中需要重点考量的几个结构点：首先是内部线圈与触点模块的定位，塑壳内部的筋位需要精准卡住线圈骨架与触点弹片组件，避免运输或者安装震动过程中内部组件移位，导致触点接触压力不足或者动作卡滞；其次是外壳的合模缝位置，需要避开器件的安装面与接线端区域，防止灰尘、凝露顺着合模缝进入器件内部，造成触点氧化或者绝缘下降；另外手动拨杆的活动间隙需要控制在合理范围，间隙过大容易积灰导致拨杆卡涩，间隙过小则会因为塑壳的成型公差出现拨杆动作不畅的问题，建模时需要给拨杆与壳体之间预留合适的配合公差，同时在拨杆与壳体的接触位置做导向斜面，提升手动操作的手感。

　　触点部分的结构设计直接影响器件的电气寿命，静触点与动触点的对中精度需要在建模时做公差校核，保证触点吸合时接触面完全贴合，不会出现偏磨的问题，触点压力的设计需要匹配标称的带载能力，压力过小会导致接触电阻过大，通电时触点发热严重，压力过大则会提升线圈的驱动功率要求，需要匹配更大功率的线圈才能保证可靠吸合。线圈部分的骨架设计需要考虑漆包线的绕制空间，保证额定电压下线圈的温升在绝缘材料允许的范围内，同时线圈的引脚与外部接线端子之间的连接要可靠，避免大电流通过时引脚处发热。

　　在实际的三维建模过程中，这类器件的外形建模需要严格匹配实物的安装尺寸，尤其是导轨卡扣的位置尺寸、接线端子的孔位间距、整体的高度深度尺寸，这些尺寸直接影响后续柜内布局的干涉检查，如果尺寸偏差过大，会出现实际安装时器件与线槽、其他元件碰撞，或者接线端子距离柜内母排安全距离不足的问题。外壳上的散热槽尺寸也需要做合理设计，槽宽过大会导致异物容易进入器件内部，槽宽过小则会影响散热效果，建模时可以参考同类型成熟产品的槽位尺寸，结合器件的实际发热功率做调整。

　　对于设备选型的工程师来说，这类中继继电器的三维模型可以直接导入到电气柜的装配模型中，完成柜内的布局排布、干涉检查，同时可以导出二维工程图用于柜内安装板的开孔设计，不需要手动测量实物尺寸，大幅提升设计效率。建模时还原的手动拨杆、标识位、卡扣结构这些细节，也可以帮助装配施工人员提前了解器件的安装方式与操作位置，减少现场安装的误操作概率。
