LM2596S降压型DC-DCBuck转换器结构

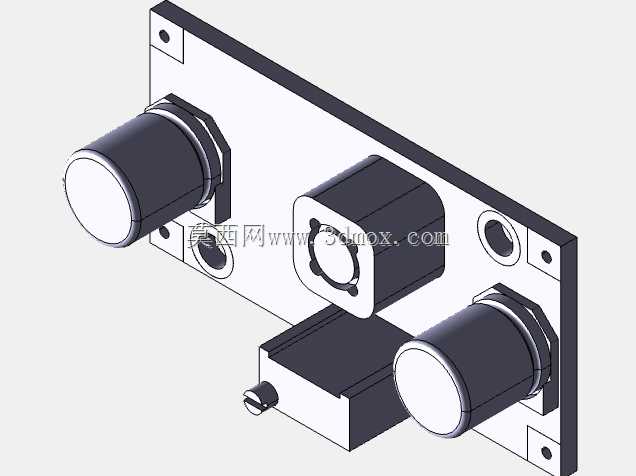

　　这款基于LM2596S芯片的Buck降压转换模块，是工业现场低压直流供电场景中应用极广的分立电源单元，常被集成在小型工控板卡、嵌入式设备供电回路、车载低压改装系统、实验室测试工装的电源支路中，用来将较高的直流输入电压稳定降至负载所需的固定低压值，避免后级敏感元件因输入电压波动、母线电压过高出现烧毁或工作异常。从结构布局来看，模块采用平板式安装基板设计，基板上预留了两个对称布置的通孔安装位，可直接通过M3规格螺丝固定在设备内壁的绝缘安装柱上，安装孔位间距适配市面多数通用电源模块的安装规范，无需额外定制转接支架就能完成替换装配。

　　基板上的核心元件排布充分考虑了散热与走线阻抗问题：两个大尺寸电解电容分别布置在基板的输入、输出侧靠近接线端的位置，输入端电容负责滤除输入母线带来的纹波干扰，抵消长距离供电线带来的电感效应，输出端电容则用来平滑降压后的输出电压，降低负载动态变化时的电压波动幅度；中间位置的屏蔽功率电感紧贴基板布置，电感下方的走线做了加宽处理，大电流回路的走线宽度满足持续3A输出时的载流要求，避免长期满负载工作时基板走线过热碳化。基板侧边预留的接线端子采用侧插式设计，接线方向平行于安装面，在设备内部空间局促、垂直方向预留间隙不足的场景下，无需弯折导线就能完成接线作业，端子的焊盘做了加大处理，可承受接线时的拉扯应力，避免焊盘脱落导致的接触不良。

　　模块上的调压元件布置在基板边缘位置，调试时无需拆解周边遮挡结构就能通过螺丝刀调整输出电压值，调压电位器的旋转阻尼适中，调整精度可满足常规电压校准需求。从安装边界来看，模块整体凸起最高的元件为两侧的电解电容，电容顶端距离基板安装面的高度控制在常见工控设备内部元件安全间隙范围内，不会与上方布置的其他板卡、结构件产生干涉；基板边缘做了圆角处理，避免装配时划伤导线绝缘层，所有元件的焊接面均做了绝缘隔离处理，直接贴合金属设备内壁安装也不会出现短路风险。

　　在实际工况中，这类Buck转换模块常被用来给传感器回路、小型控制板、通讯模块提供稳定的低压直流供电，相比线性稳压方案，其转换效率更高，发热更小，不需要额外加装体积庞大的散热片就能满足多数工业场景的持续工作需求；模块的输入电压范围覆盖常见的12V、24V工业直流母线电压等级，输出可通过外围元件配置为固定5V、12V等常用电压值，也可通过调压电位器在一定范围内连续调整输出电压，适配不同负载的供电要求。设计过程中对功率回路的面积做了最小化处理，降低开关工作时的电磁辐射，避免对周边的敏感模拟信号、通讯信号产生干扰，元件选型均满足工业级工作温度范围要求，可在-40℃到85℃的环境温度下持续稳定工作，适配户外设备、车间工控设备等宽温工作场景。基板的板材选用常规FR-4环氧玻璃布板，厚度满足波峰焊工艺要求，批量生产时可直接通过SMT贴装完成大部分元件的焊接，生产效率较高，元件均为市面通用标准料件，采购渠道成熟，后期维修替换成本较低。
