电源变压器安装固定钣金支架结构设计

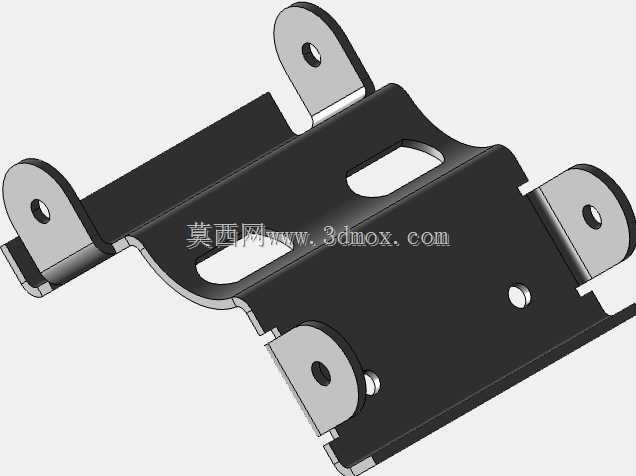

　　这款钣金结构件是电源变压器装配环节中承担核心承载与定位功能的安装支架，在中小功率工频电源变压器的批量装配场景中应用十分广泛，常见于工业控制电源模块、低压配电辅助供电单元、小型机电设备内置供电组件的配套安装工序，主要作用是将变压器绕组与铁芯总成可靠固定在设备仓体的安装基面，同时隔绝变压器工作振动向设备壳体的传递路径，避免长期运行中因振动松脱引发接线脱落、绕组位移等故障。从结构设计逻辑来看，整个零件采用等厚薄钢板冲压折弯成型，主体承载面做了适配变压器底部轮廓的避让开孔，既可以减轻零件自身重量，也能为变压器底部的接线端子预留足够的走线与操作空间，避免装配时端子与支架平面发生硬干涉。零件四周延伸出的带安装孔支耳，是整个支架的核心安装定位点，每个支耳的折弯高度经过严格匹配，确保支架安装到设备基面后，主体承载面与基面保持设定的平行度公差，支耳上的安装孔采用圆孔与长圆孔搭配的设计方案，其中两个对角位置的圆孔作为主定位孔，控制支架在安装平面上的X、Y向位移，剩余两个支耳上的长圆孔作为补偿孔，可吸收钣金折弯工序带来的角度公差、安装基面的形位公差，降低批量装配时的孔位对位难度，提升生产线装配效率。

　　在功能特性设计上，支架的所有折弯棱边都做了小圆角过渡处理，避免锐边在装配过程中割伤操作人员、划破变压器外层绝缘漆包线；支耳与主体承载面的折弯连接处预留了工艺压筋，用来提升折弯位置的结构刚度，避免变压器安装后长期承重出现折弯角度变形，导致支架整体下沉倾斜。从安装边界尺寸来看，主体承载面的长宽尺寸完全适配对应功率等级变压器的底部安装轮廓，四个支耳的外轮廓安装孔位间距，匹配行业内通用的电源变压器安装孔位规范，不需要对现有设备的安装基面做二次改孔即可直接替换原有支架，适配性较强。

　　零件上的定位凸点设计，是为了装配时快速对齐变压器底部的定位凹槽，让变压器在支架上的放置位置一次对准，减少装配时的调整时间，同时在变压器工作产生微幅振动时，凸点可以限制变压器在支架平面上的水平滑移，配合安装螺栓的预紧力形成双重固定效果。设计过程中充分考虑了钣金加工的工艺可行性，所有折弯角度都采用标准90度折弯，不需要特殊折弯模具即可完成加工，所有开孔都采用常规冲压工序一次成型，没有异形复杂曲面，加工工序少，批量生产时的材料利用率高，能有效控制零件的制造成本。

　　在实际设备运行场景中，这款支架除了承担机械固定作用，还能通过金属本体将变压器工作时产生的局部热量传导到设备安装基面，辅助变压器散热，降低绕组长期工作的温升速率，延长变压器的整体使用寿命。针对不同安装场景的需求，支架的表面处理可根据使用环境选择镀锌、喷塑等不同工艺，在潮湿工况下使用时，镀锌层可以提升零件的防锈能力，在有绝缘要求的装配场景中，表面喷塑层可以避免支架与变压器铁芯、设备壳体之间形成异常导电通路，提升设备运行的电气安全性。
