电源变压器用钣金散热安装支架夹结构

　　做电源类设备结构设计快十年，这类钣金支架夹是小功率工频电源变压器配套里最容易被忽略但又直接影响整机可靠性的零件，很多新手建模时只画个大概外形，忽略安装边界和散热细节，到打样装配时才发现干涉、散热不够、固定不牢的问题。先从实际应用场景说，这类支架夹主要用在桌面式工业控制电源、小功率工控设备内置电源模块、小型通讯设备供电单元里，包裹在EI型或者CD型电源变压器的外侧，一方面是把变压器铁芯和绕组牢牢固定在设备机箱的安装位上，避免设备运输、运行振动时变压器出现位移、绕组引线拉扯断裂的问题，另一方面是承担一部分辅助散热的作用，把变压器工作时铁芯产生的热量通过钣金壳体传导到周围空气里，降低绕组的工作温升。

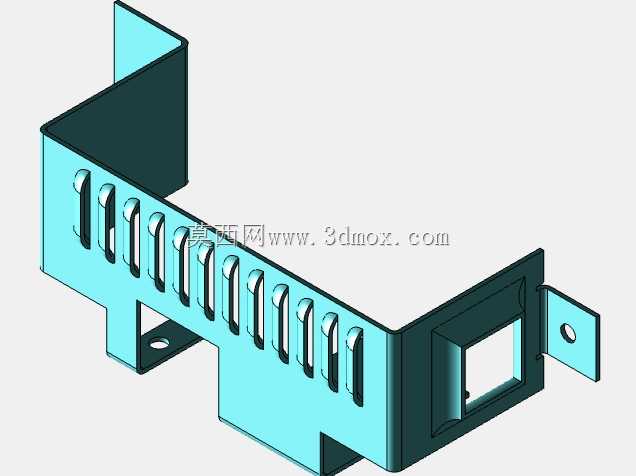

　　从功能特性上拆解，这个支架采用1mm厚度的冷轧钢板冲压折弯成型，整体是半包式的U型腔体结构，腔体的内部净尺寸刚好匹配对应功率变压器的铁芯外轮廓，侧边预留的0.2mm装配间隙既方便变压器组装时顺利嵌入，又不会因为间隙过大导致变压器在腔体内晃动。侧面连续排布的长圆形通风冲槽是整个结构的核心设计点，这些冲槽不是随便排布的装饰结构，槽的宽度3mm，相邻槽的中心间距8mm，槽的长度方向顺着变压器铁芯的叠片方向布置，一方面是让空气能顺着槽道形成对流，带走绕组和铁芯表面的热量，另一方面长圆形的槽型避免了直角冲槽带来的应力集中问题，钣金冲压时不会出现槽口开裂的情况，长期受振动也不会从槽边产生疲劳裂纹。

　　支架两端的折弯翻边是安装定位的关键结构，一端的翻边冲有方形的过孔，这个孔是对应变压器次级输出插座的安装位，孔的尺寸比插座外轮廓大0.3mm，刚好给插座的安装公差留出余量，翻边的折弯高度刚好和插座的安装法兰厚度匹配，装配时插座能直接贴在翻边上打螺丝固定，不需要额外增加安装垫块。另一端伸出的带圆孔安装耳是整个支架和机箱连接的固定位，圆孔直径4.2mm，适配M4的安装螺丝，安装耳的折弯角度做了91度的微张设计，抵消钣金折弯后的回弹量，保证装配时安装耳能完全贴平机箱的安装面，不会出现螺丝拧紧后支架翘曲的问题。

　　设计思路上，这类支架完全是面向冲压工艺优化的结构，所有折弯内角都做了R0.5的圆角处理，和冲压模具的折弯R角匹配，不需要额外的钳工修整工序；所有冲切边缘都没有尖锐的毛刺结构，建模时就预留了0.1mm的冲裁塌角量，避免装配时刮伤变压器的绝缘漆包线，也防止组装工人被锐边划伤。从安装边界来说，支架的整体外轮廓宽度比对应变压器的铁芯宽度大6mm，也就是两侧各留3mm的绝缘间隙，避免钣金支架和变压器绕组直接接触造成绝缘击穿的风险；支架的高度方向比变压器铁芯叠厚高2mm，装配时顶部不会顶住机箱的上盖板，底部和机箱安装面之间留出1mm的间隙，避免变压器工作时的振动直接通过硬连接传递到机箱产生共振噪音。很多人做这类钣金件时容易忽略折弯的工艺缺口，这个支架在所有折弯交汇的位置都开了2mm宽的工艺止裂槽，折弯时不会因为材料挤压出现起鼓、撕裂的问题，批量生产时良率能提升不少。另外支架表面的处理是喷塑浅蓝环氧涂层，涂层厚度控制在0.08mm到0.12mm之间，既保证绝缘性能，又不会因为涂层过厚影响装配尺寸，同时浅蓝的颜色也和工控设备内部的常规配色匹配，方便生产线上的装配工人快速识别零件。实际选型时要注意，这款支架对应的是20W到50W功率段的小型电源变压器，不能用在更大功率的变压器上，否则散热面积不够，固定强度也达不到要求；如果是用在振动强度更大的车载类设备上，还要在支架和变压器接触的内壁增加0.5mm厚的绝缘青稞纸衬垫，进一步缓冲振动，同时增强绝缘性能。建模的时候要特别注意钣金展开的系数计算，1mm冷轧钢板的折弯系数按0.4倍料厚设置，展开后的坯料尺寸才准确，不会出现折弯后安装孔位错位的问题，所有安装孔的位置度公差要控制在0.1mm以内，保证和机箱、插座的装配互换性。
