电源变压器安装固定金属连接板结构

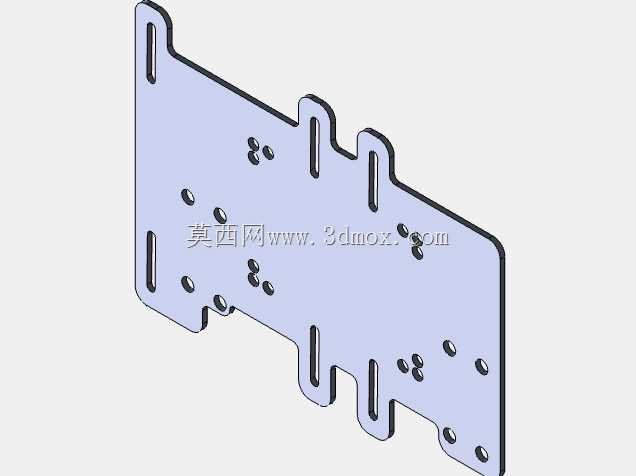

　　在低压配电、工业控制电源以及小型电子设备的电源模块布局中，这类金属安装板是承载电源变压器、实现部件与设备机架可靠连接的核心结构件，日常多应用在成套控制柜内部电源单元、小型工业设备内置供电模块、商用电器供电组件的装配环节，承担着固定变压器本体、隔绝安装面应力、预留走线与对位空间的实际作用。从结构设计逻辑来看，该板件采用薄钢板冲压成型工艺加工，整体轮廓根据变压器底部安装点位以及设备内部的安装避让空间做了异形裁切，边缘设置的多组加长槽孔是为了适配不同批次变压器的安装孔位公差，同时允许装配时在一定范围内调整板件的固定位置，抵消机架焊接或者注塑成型带来的装配累计误差，避免硬对位造成的板件变形或者螺丝滑牙问题。

　　板面上分布的多组小孔分为两类，一类是直径统一的通孔，用于穿设螺丝将变压器本体锁紧在板件上，孔位的排布完全匹配对应型号电源变压器底部的安装凸台位置，每个孔位周边都预留了足够的扳手操作空间，不会出现螺丝锁紧时工具与板件边缘干涉的情况；另一类是直径稍小的定位孔，用于装配时预先将变压器卡在板件上，方便工人单手对准孔位后再穿设螺丝，减少装配环节的对位时间，提升批量装配的效率。板件边缘伸出的带槽耳位是用于将整个变压器组件固定在设备机架或者安装导轨上的结构，每个耳位的槽孔长度都经过核算，既可以适配不同孔距的机架安装梁，也能在设备运行产生振动时提供微小的位移余量，避免刚性连接长期受振动影响出现螺丝松动、板件开裂的问题。

　　从安装边界来看，该板件的整体厚度根据变压器的重量做了匹配选型，板面的平面度控制在合理范围内，安装后变压器底部与板件完全贴合，不会出现局部悬空导致的受力不均；板件的异形缺口部分是专门为周边的接线端子、散热风道预留的避让空间，装配后不会遮挡变压器的接线柱，也不会阻碍电源模块周边的空气流通，避免影响变压器的散热效率。设计过程中需要充分考虑钣金冲压的工艺可行性，所有弯折位置都预留了合适的折弯半径，避免冲压时出现板材开裂的问题，板件边缘都做了去毛刺处理，防止装配时划伤操作人员或者破坏线材绝缘层。

　　这类固定件虽然属于电源设备中的小型结构配件，但直接影响变压器的安装稳定性与长期运行可靠性，孔位的公差设置、槽孔的调节范围、避让空间的尺寸都需要结合实际装配场景反复校核，既要满足结构强度要求，也要兼顾装配效率与后期维护的便利性，在设备后期检修更换变压器时，不需要完全拆解周边的其他部件，通过耳位的槽孔就可以快速调整板件位置，取出或者更换变压器组件，降低维护的操作难度。
