胶囊式电源变压器绝缘外壳结构设计

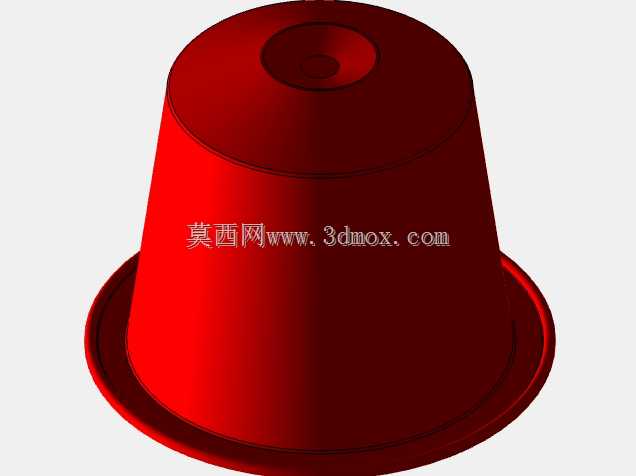

　　这款胶囊形态的壳体结构，主要面向小功率电源变压器的线圈封装场景，在消费类电子适配器、小型工控板卡供电模块、低压照明驱动电源这类对安装空间有紧凑要求的场合应用广泛。日常做小功率电源方案选型时，经常遇到板载安装空间局促、变压器线圈需要额外绝缘防护、同时还要兼顾生产环节灌封便利性的需求，这类锥台形胶囊壳体就是针对这类痛点开发的结构。从实际使用逻辑来看，壳体内部空腔用来容纳绕制完成的变压器线圈与磁芯，底部延伸的凸缘结构一方面可以在PCB板安装时提供定位支撑，避免灌封后胶体溢出到板卡其他焊盘区域，另一方面凸缘上预留的卡位可以和板卡上的固定卡扣配合，不需要额外打螺丝就能完成预固定，提升SMT后段组装的效率。

　　设计阶段首先要匹配内部线圈的绕制尺寸，锥台形态的侧壁不是等厚结构，靠近顶部的区域壁厚略薄，因为顶部只需要覆盖磁芯中柱的端面，不需要承受灌封胶体的侧向压力，而靠近底部凸缘的位置壁厚做了梯度加厚，一方面是抵消注塑成型时的缩水缺陷，另一方面灌封环氧胶时底部是胶体填充的起始位置，加厚侧壁可以承受胶体固化过程中的收缩应力，避免壳体出现开裂变形。顶部的内凹沉台结构不是装饰性设计，这个位置是用来匹配磁芯中柱的顶端限位，绕线完成后磁芯中柱会刚好顶到沉台的底面，避免运输或者震动过程中磁芯出现轴向窜动，同时沉台的深度经过精确计算，不会和磁芯中柱产生硬挤压，给磁芯的气隙调整预留了0.1mm左右的公差余量，避免组装时磁芯碎裂。

　　安装边界方面，底部凸缘的外径比壳体主体最大直径大出3mm左右，这个尺寸是按照常规PCB板上变压器安装位的焊盘间距设计的，凸缘的下表面做了0.05mm的微凸点，和PCB板接触时可以留出均匀的缝隙，让灌封胶体能顺着缝隙填充到壳体底部和板卡之间的空隙，避免出现空腔导致绝缘耐压不达标。侧壁的锥度设置在7度左右，这个角度一方面是满足注塑模具的脱模要求，不需要额外做复杂的抽芯结构，降低模具加工成本，另一方面线圈绕制完成后套入壳体时，锥度可以起到导向作用，组装时不需要精确对位就能顺利把线圈推入壳体内部，减少产线组装的对位时间。从电气防护的角度来看，整个壳体采用一体式注塑成型，没有拼接缝隙，配合灌封环氧胶之后，可以把线圈和磁芯完全封闭在内部，达到IP54左右的防护等级，在有轻微粉尘、潮湿的工控场景下使用时，不会因为线圈积灰或者凝露导致绝缘击穿。另外壳体的外表面做了细微的磨砂纹理处理，不是光滑亮面，一方面是避免生产过程中壳体表面被划伤影响外观，另一方面在做整机安规测试时，磨砂表面可以减少高压测试时的表面爬电风险，提升安规测试的通过率。

　　做这类结构建模的时候，要特别注意壁厚的均匀过渡，不能出现壁厚突变的位置，否则注塑时容易出现气泡、缩痕，影响壳体的结构强度；同时内部空腔的尺寸要给线圈的漆包线外径、绝缘胶带的缠绕厚度预留足够的余量，一般会比线圈的实际最大外径大0.2mm左右，既不会因为余量太大导致线圈在壳体内晃动，也不会因为余量太小导致线圈无法顺利装入。底部凸缘的边角位置都做了R0.5的圆角处理，避免组装时锋利的边角刮伤漆包线或者操作人员的手指，同时圆角结构也能提升凸缘位置的结构强度，在受到侧向冲击力的时候不会出现应力集中导致的断裂。
