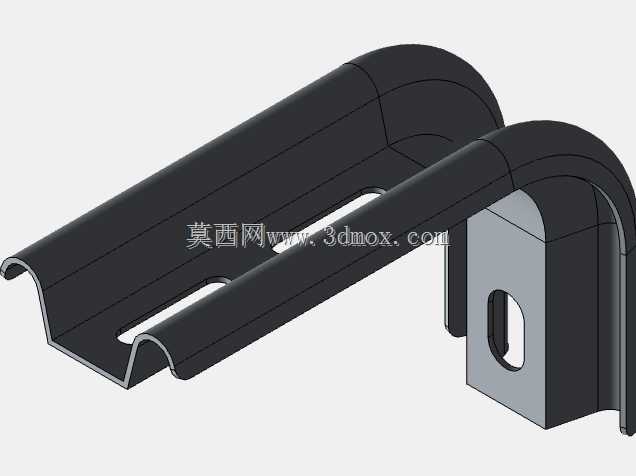

电源变压器安装固定金属支架结构

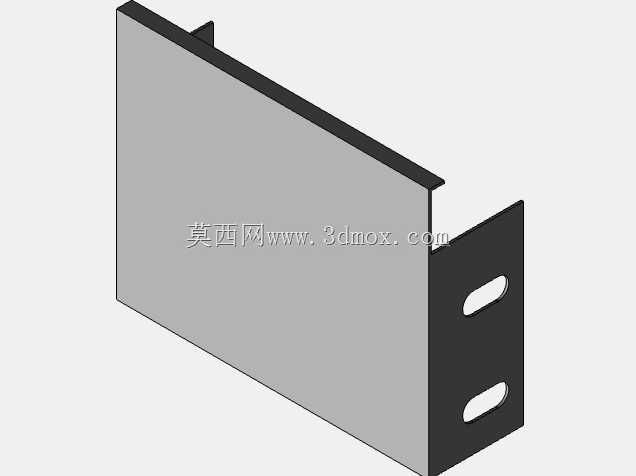

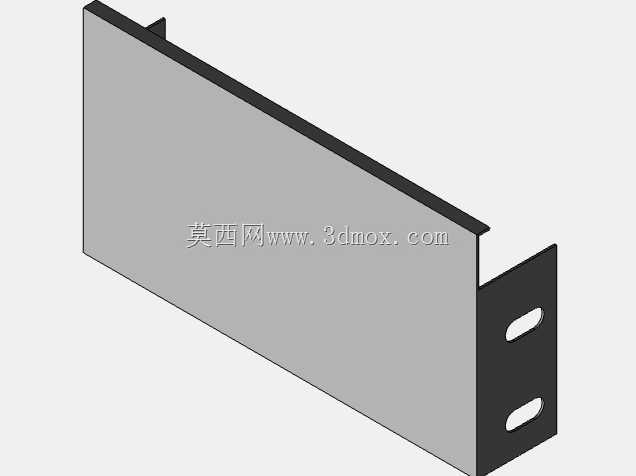

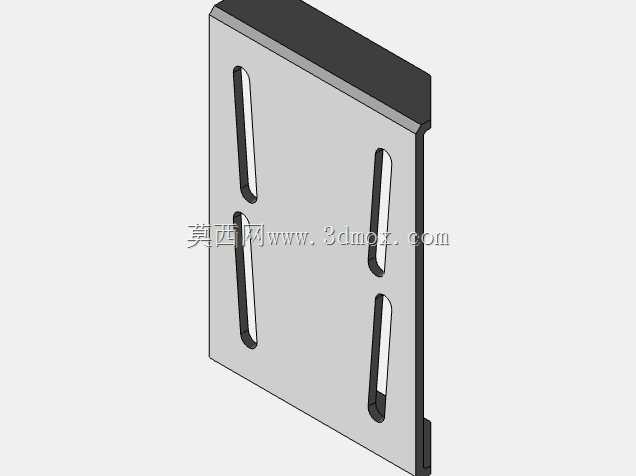

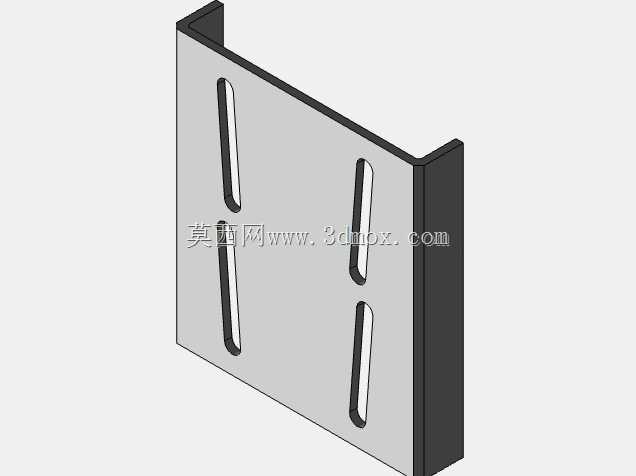

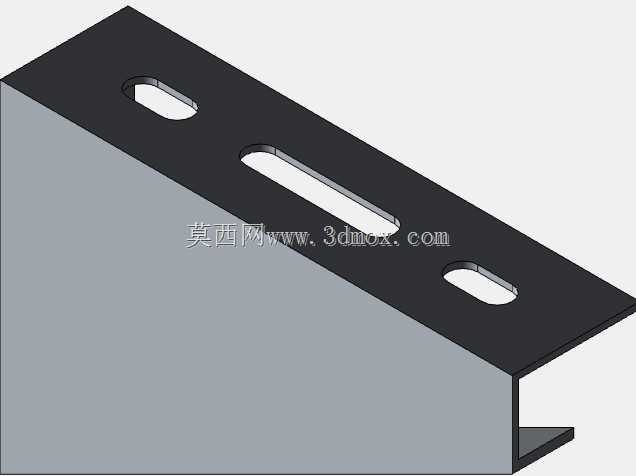

　　在低压配电、工控电源柜体以及小型电子设备的电源模块布局中，这类钣金支架是电源变压器安装固定环节里极易被忽略但直接影响整机可靠性的结构件。日常做柜体内部结构排布时，很多新手会直接把变压器通过螺丝锁在柜体安装板上，忽略了变压器工作时的振动传导、散热间隙预留以及后期维护拆装的便利性，这类专用支架的设计，就是为了解决这些实际装配中遇到的痛点。从结构形态来看，该支架采用单侧折边带安装腰孔、主体为平整承托面的钣金折弯结构，主体承托面的平面度公差控制在0.2mm以内，保证和变压器底部安装面完全贴合，避免局部应力集中导致变压器铁芯受力产生额外的工频振动噪音。折边处的两个腰型孔是设计时特意做的公差补偿结构，现场安装时如果柜体安装梁的孔位存在焊接或加工带来的±1mm位置偏差，不需要重新扩孔，直接通过腰孔调整安装位置即可，大幅降低现场装配的返工率。支架顶部的小折边是做的限位结构，当变压器推入安装位后，这个折边可以卡在变压器外壳的定位槽内，即使设备运输过程中存在颠簸振动，也不会出现变压器横向移位的问题，不需要额外增加定位挡块，减少了零件数量和装配工序。

　　从安装边界来看，支架的整体宽度匹配常规100VA-300VA容量开放式电源变压器的底部安装尺寸，承托面的长度刚好覆盖变压器铁芯与绕组的底部支撑区域，不会超出变压器本体过多占用柜内有限的布线空间，折边的高度控制在25mm，既保证了安装孔位有足够的螺纹啮合长度，又不会遮挡变压器侧面的接线端子，方便电工进行接线作业。设计这类支架的时候，钣金厚度的选择是经过反复验证的，采用1.5mm厚的冷轧钢板折弯成型，既不会因为板材过薄导致承托变压器后出现形变，也不会因为板材过厚增加不必要的材料成本和整体重量，折弯处的内R角控制在0.8mm，和板材厚度匹配，避免折弯处出现应力开裂的问题，表面采用黑色喷塑处理，不仅能起到防锈防腐的作用，黑色的外观也和柜内其他黑色结构件保持视觉统一，同时喷塑层的绝缘特性可以避免变压器外壳和支架之间出现意外导通的风险，提升电气安全性能。

　　在实际应用场景中，这类支架除了用于固定式配电柜内的变压器安装，也可以用在模块化电源模组、自动化设备的控制箱内部，当需要对变压器进行维护更换时，只需要拆下折边上的两颗固定螺丝，就可以顺着承托面把变压器抽出，不需要拆掉周围的布线槽或者其他相邻元器件，大幅缩短后期维护的时间。很多人做这类结构设计的时候，容易忽略支架和变压器之间的散热间隙，这个支架的承托面和变压器底部之间预留了1.5mm的间隙，是通过支架上的冲压凸点实现的，这个间隙可以让空气在变压器底部形成流通通道，带走变压器工作时产生的热量，避免变压器底部因为和钣金面完全贴合导致热量堆积，影响变压器的使用寿命。

　　另外支架的边缘都做了C0.5的倒角处理，没有尖锐的毛刺，装配的时候不会划伤操作人员的手，也不会割破变压器的引出线绝缘层，这些细节都是在实际装配过程中踩过坑之后总结出来的设计要点。做三维建模的时候，这类钣金件的折弯系数要根据所选板材的材质和厚度准确设置，保证加工出来的零件实际尺寸和设计尺寸一致，腰孔的长度方向要和安装调整的方向保持平行，两个腰孔的中心距公差控制在±0.1mm，保证和标准安装梁的孔位匹配。
