数控铣床用低薄型工装夹具虎钳结构

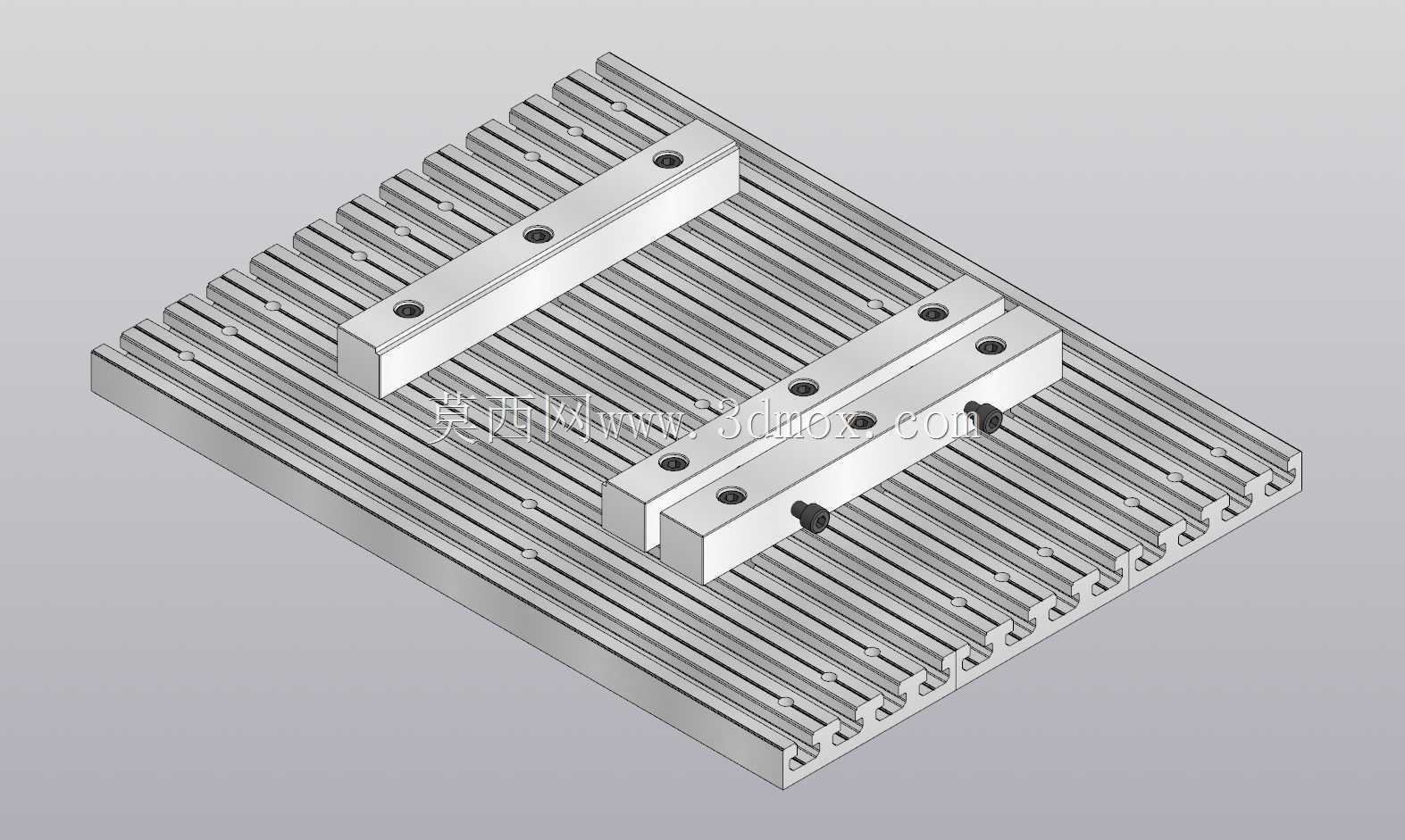

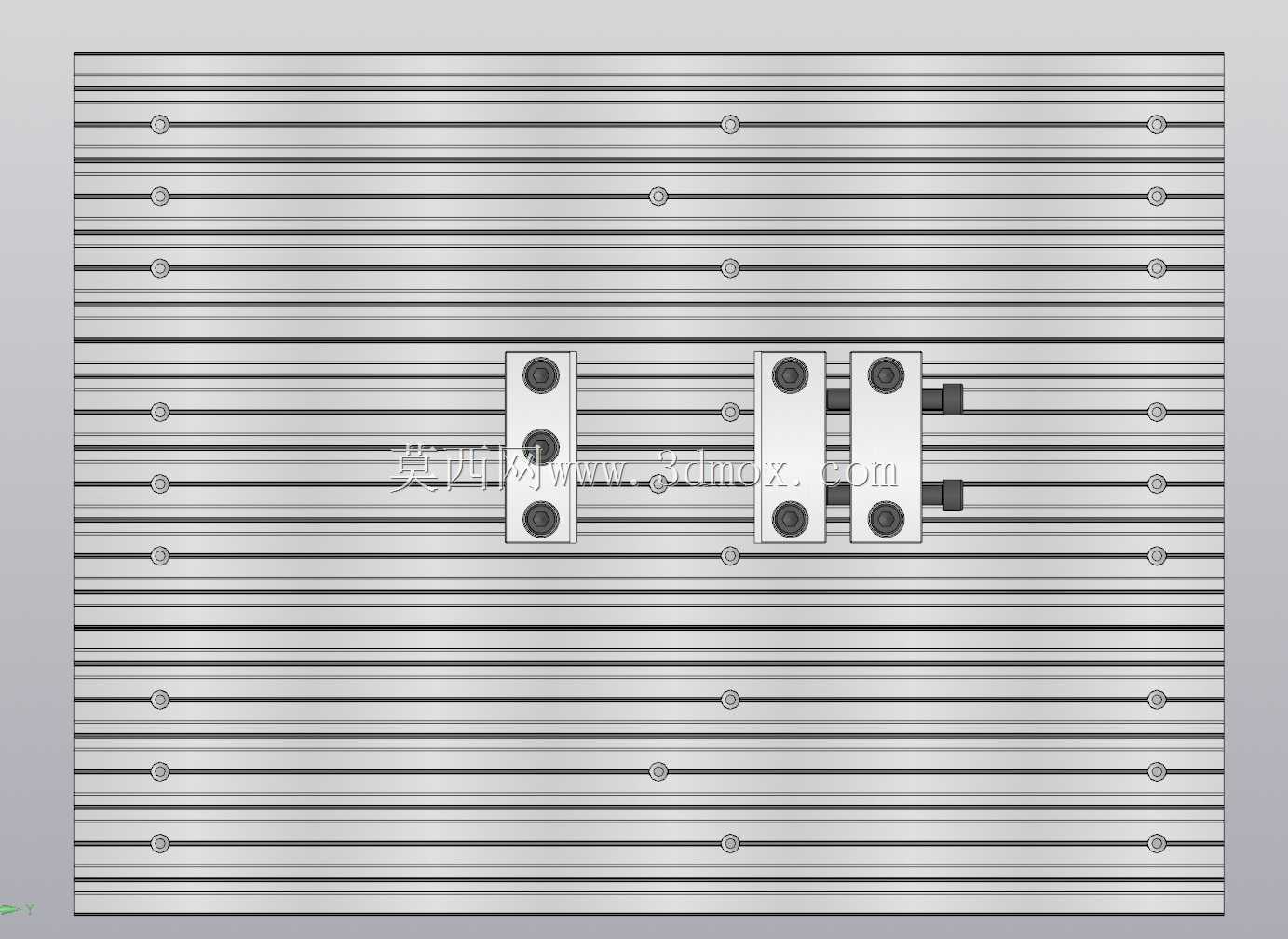

　　在数控铣削加工的日常工装配置里，这类薄型虎钳的应用场景往往集中在工作台Z向行程受限的加工工况——不少中小型数控铣床、桌面型CNC在加工高度较大的工件时，常规台虎钳动辄上百毫米的基座高度会吃掉大量有效行程，导致刀具伸出长度被迫增加，刚性下降引发振刀、让刀问题，这也是低轮廓夹具在小行程机床上普及率逐年提升的核心原因。从结构适配性来看，这款虎钳完全匹配工业铝型材平台的安装逻辑，基座底面可直接嵌入型材T型槽内，不需要额外制作过渡转接板，活动钳口与固定钳口的夹紧块做了等高处理，夹紧面与型材台面的平行度公差控制在0.02mm以内，装夹毛坯时不需要额外打表找正钳口水平，能大幅缩短单件加工的工装准备时间。

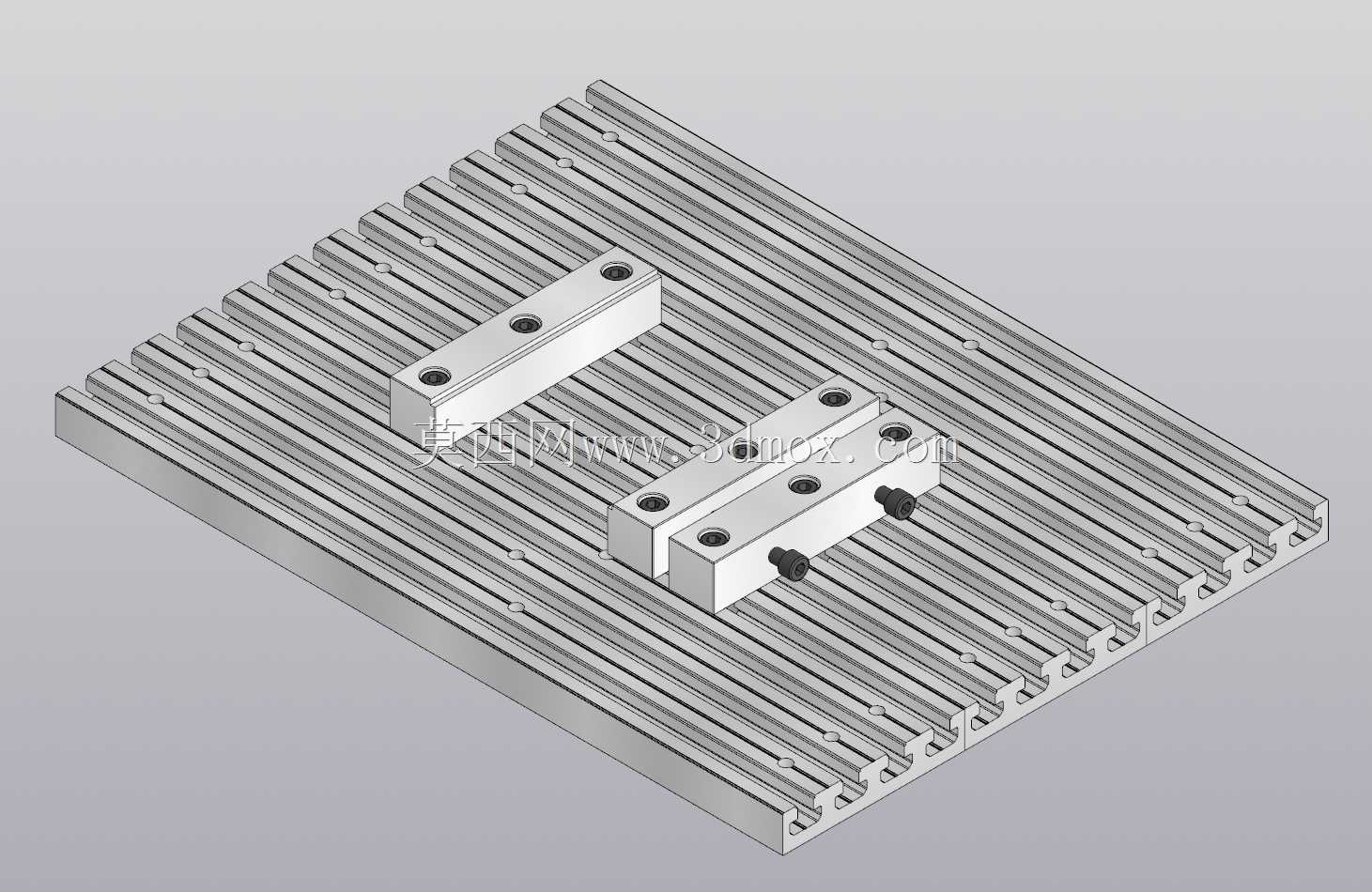

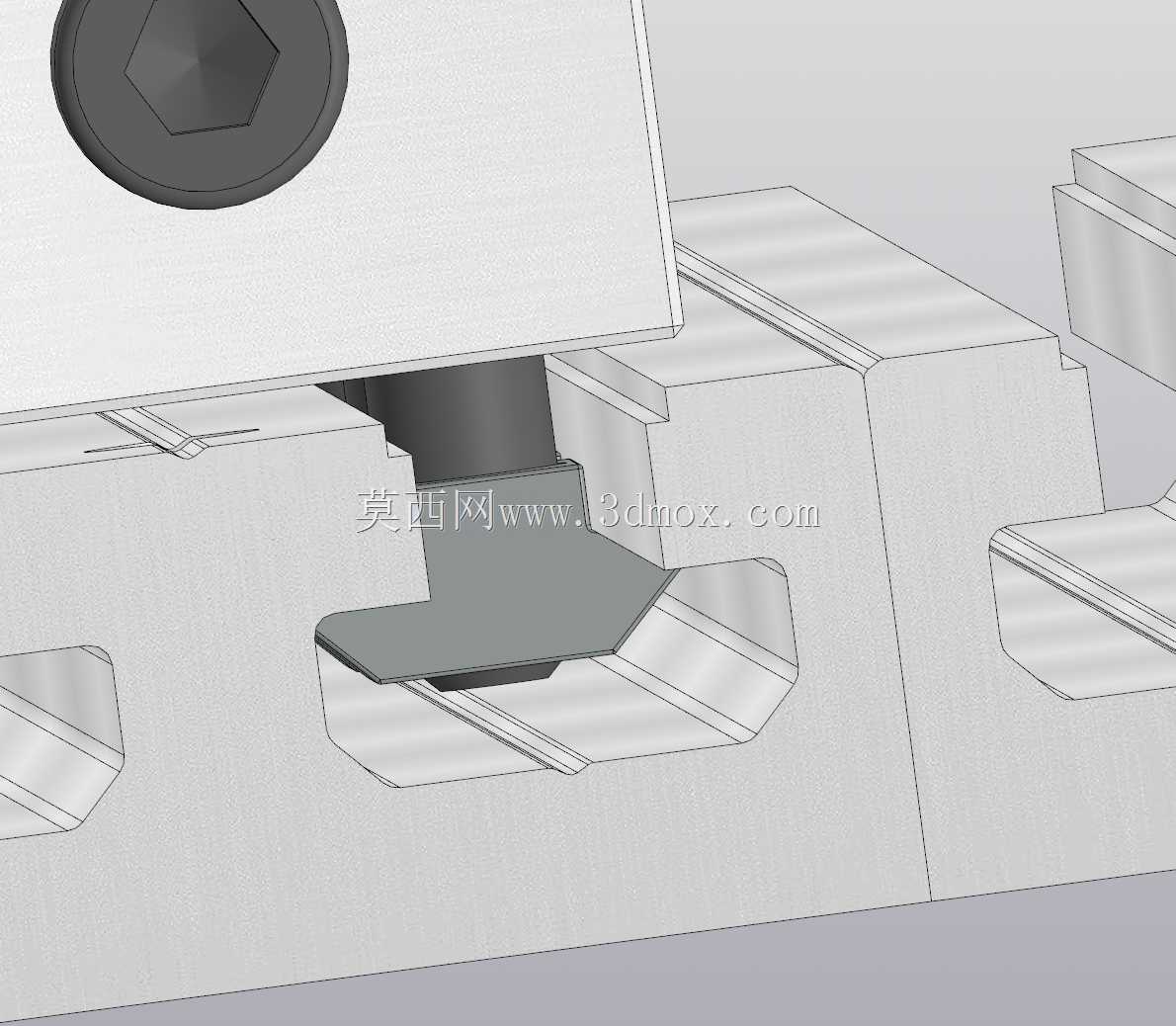

　　设计思路上完全舍弃了传统台虎钳的转盘基座、加高固定钳身的冗余结构，整个钳体的厚度压缩到常规虎钳的三分之一左右，夹紧力传递采用直推式螺杆结构，没有额外的力放大肘节，避免了复杂结构带来的积屑清理难题——铣削加工产生的铝屑、铁屑很容易进入夹具缝隙，这款虎钳的外露面全部做了大倾角倒角，没有容易卡屑的窄缝死角，日常维护只需要用压缩空气吹扫即可，不需要拆解清理。安装边界方面，钳体的安装孔位完全适配国标20、30、40系列铝型材的槽间距，单组钳身的固定只需要两个T型螺栓即可完成锁紧，不需要在工作台上打孔攻丝，用户可以根据工件的长度尺寸，灵活调整两个钳块的间距，最长装夹范围可以覆盖到型材平台的全宽，针对长条形型材工件、薄壁板类零件的装夹适配性远高于常规固定式虎钳。

　　实际使用中，这类薄型虎钳更多承担二次装夹的辅助工装角色：当工件完成首面加工需要翻面铣削背面时，薄型钳身可以避开已经加工完成的凸台、型腔结构，不会和工件已加工面产生干涉，夹紧力的设计也做了针对性优化，螺杆的拧紧力矩控制在合理区间，既可以保证铣削钢件、铝件时工件不会移位，也不会因为夹紧力过大导致薄壁工件产生装夹变形。钳口的夹紧面做了细齿防滑处理，但齿高控制在0.5mm以内，不会在工件已加工表面留下过深的夹痕，精加工工序使用时也不需要额外垫铜皮进行防护。

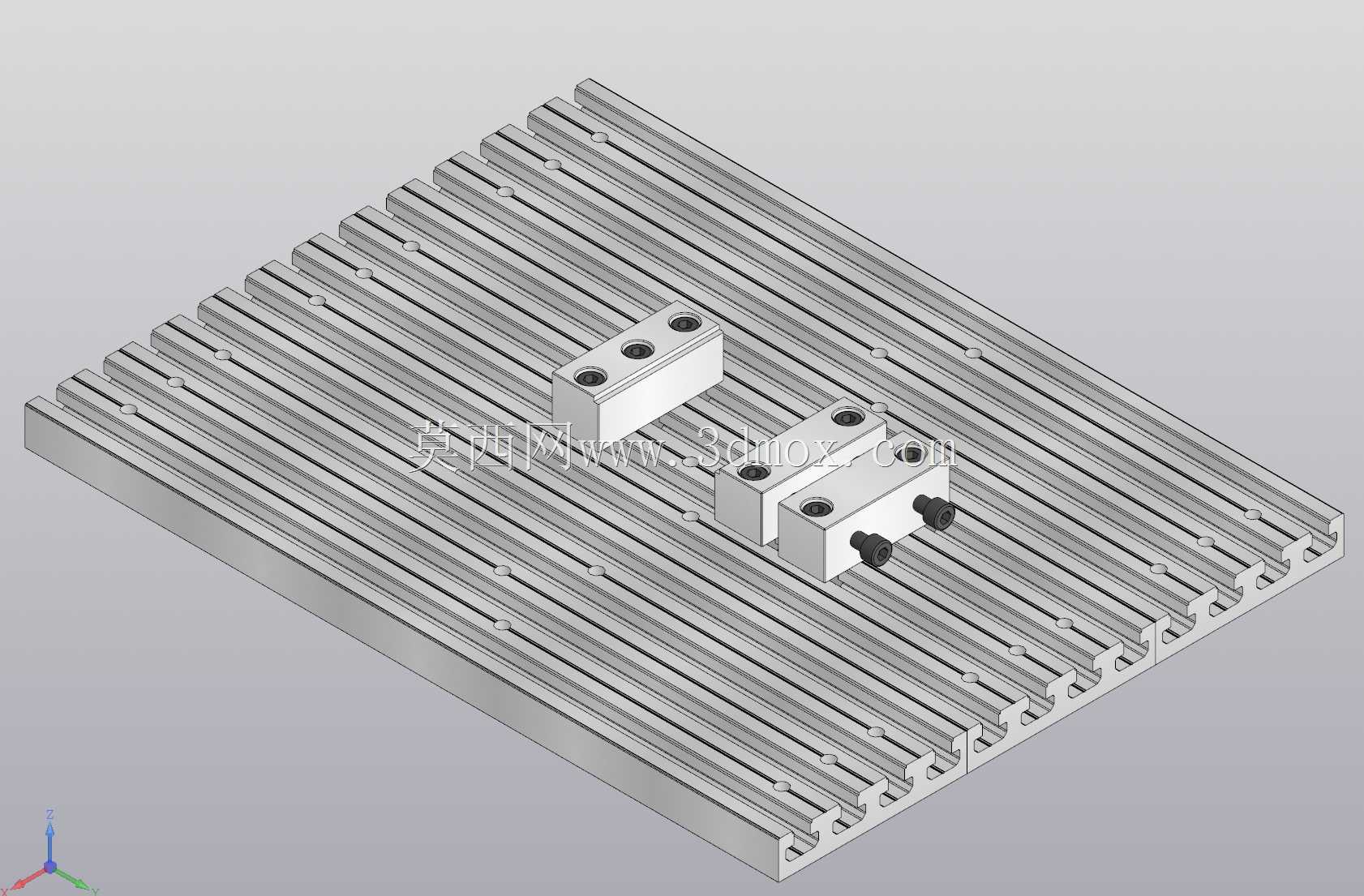

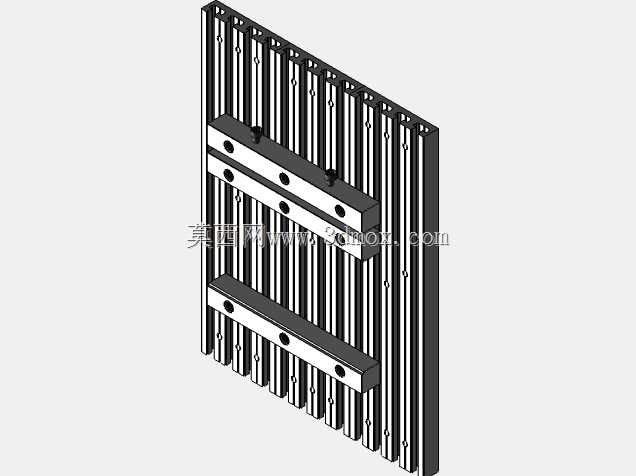

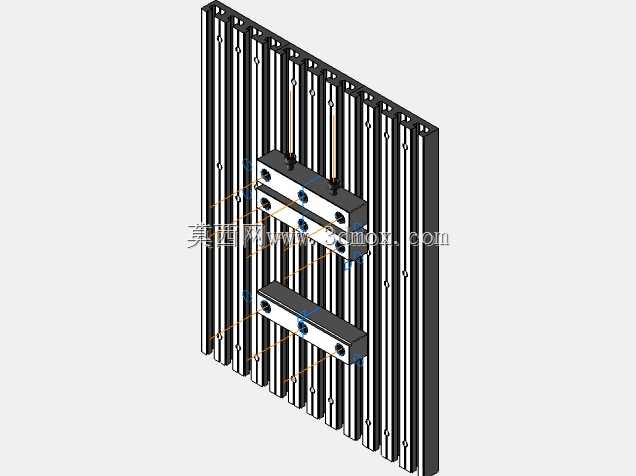

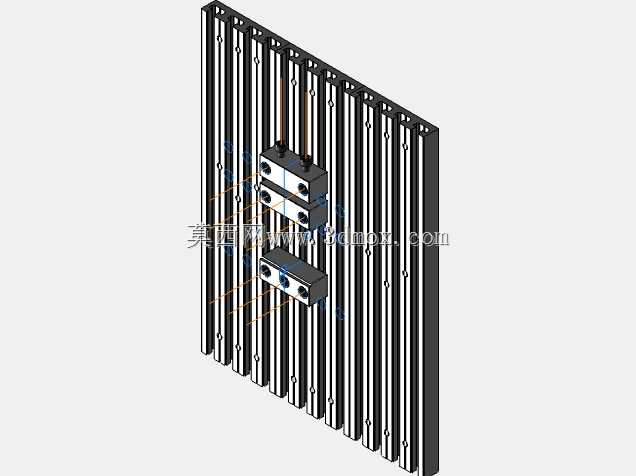

　　从结构细节来看，活动钳块的导向部分直接和铝型材槽做配合，导向间隙控制在0.01mm以内，夹紧过程中钳口不会出现上翘、偏摆的问题，夹紧后的工件Z向定位精度稳定，批量加工时的尺寸一致性可以得到有效保障。和传统机用虎钳相比，这种适配铝型材平台的薄型结构还有一个明显优势：多工位装夹时，可以在同一块平台上同时布置多组虎钳，一次装夹完成多个工件的加工，不会因为钳身过高导致刀具路径出现干涉，小型加工门店、创客空间的桌面型CNC配置这类夹具，能有效提升小批量零件的加工效率，也不需要对原有设备的工作台做任何改造，拆装调整的灵活度非常高。
